Монтаж

Гарантийный талон на Ондулин включен в инструкцию по монтажу, прилагаемую к приобретаемым волнистым битумным листам. Инструкция содержит все основные правила монтажа. Соблюдение правил, изложенных в инструкции – обязательное требование для сохранения гарантии.

Монтаж битумных кровельных листов Onduline В общем перечне правил, изложенных в инструкции, особое внимание специалисты компании Кровли-М обращают на следующие рекомендации:

  • Если листы уже смонтированы на кровле, нельзя наступать между волнами – только на волну.
  • Монтаж Ондулина нужно осуществлять при плюсовой температуре. Допускается монтаж при температуре до –5°C, но при этом нужно быть осторожным – он становится менее гибким. При более низких температурах, а также в жаркую погоду (от +30°C) монтаж производить не рекомендуется.
  • В один лист должно быть забито не менее 20 гвоздей. Это гарантийное требование, иначе при сильном ветре листы могут быть сорваны с кровли.
  • В одном углу следует избегать нахлеста из 4 листов. Это может привести к вздыбливанию краев листа. Для того чтобы на угловом стыке получался нахлест в 3 листа, второй ряд следует начинать с половины листа.
  • Ондулин – материал, обладающий способностью к растягиванию. Если лист прибит неровно, не стоит стараться «дотянуть» его края – успех окажется временным, позже крыша обязательно пойдет волнами. Вертикальные и горизонтальные стыки при монтаже должны быть линейными. Гвозди забиваются только после того, как выровнены листы.
  • Резать листы Ондулина «на глазок» нельзя. Если размеры листа будут неверными, исправить что-либо не удастся – листы Ондулина нельзя демонтировать и наращивать. Не пренебрегайте величиной свесов, нахлестов и расстояний, указанных в инструкции.

Основные ошибки при монтаже

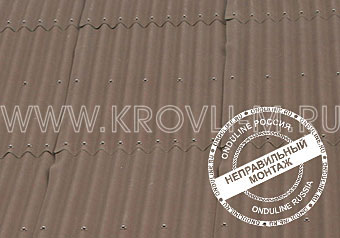

4 листа в одном угловом стыке

4 листа в одном угловом стыке

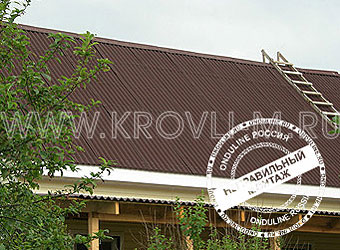

Неровная укладка

Неровная укладка

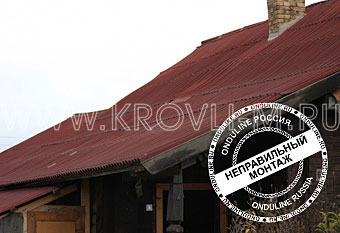

Неправильно выполненная обрешетка

Неправильно выполненная обрешетка

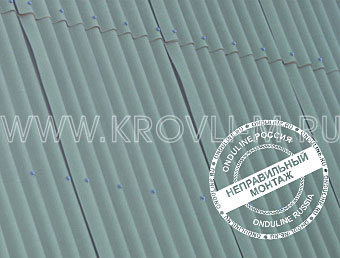

Недостаточное количество гвоздей, плюс тот же неправильный стык

Недостаточное количество гвоздей, плюс тот же неправильный стык

Инструкция по монтажу

Угол наклона крыши от 5° до 10°

На крыше с углом наклона 5-10° (уклон 1/11-1/6) необходимо устанавливать сплошную обрешетку. Обрешетка выполняется из досок или фанеры. Концевой нахлест листов Ондулина составляет 30 см, боковой – 2 волны.

Угол наклона крыши от 10° до 15°Когда угол наклона крыши 10-15° (уклон 1/6-1/4), выполняется обрешетка с осевыми расстояниями между брусками в 45 см. Концевой нахлест листов Ондулина составляет 2 см, боковой – 1 волна.

Угол наклона крыши от 15°При угле наклона крыши более 15° (уклон от 1/4) выполняется обрешетка с осевыми расстояниями между брусками в 61 см. Концевой нахлест листов Ондулина составляет 17 см, боковой – 1 волна.

Монтаж кровли Onduline Для соблюдения расстояний между брусками обрешетки по осям следует пользоваться деревянным «интервалом». Бруски должны быть расположены строго параллельно. Нарушать рекомендованные расстояния нельзя.

Разметка листов битумной кровли Ондулин Для разметки листов Ондулина лучше пользоваться цветным карандашом. Волнистую поверхность удобно размечать с помощью обрезка листа.

Резка листов Onduline Листы разрезаются обычной ножовкой по дереву, циркулярной или ручной электропилой. Чтобы ножовка не застревала, ее необходимо смазать маслом.

Подъем листов Onduline Подъем и укладка листов на кровлю не составит труда – один лист Ондулина весит всего 6 кг.

Крепление листов Ондулин Крепление листов следует начинать с края крыши противоположного доминирующим ветрам. Укладка второго ряда начинается с половины листа. В этом случае на угловом стыке образуется нахлест не в 4, а в 3 листа. Это облегчит укладку и исключит вздыбливание краев.

Крепление битумных листов Ондулин Каждый лист Ондулина должен крепиться 20 гвоздями. К обрешетке Ондулин прибивается через одну волну, на конце листа, концевом и с обеих сторон боковых нахлестов.

Крепеж точно по линии бруса обрешетки Для того чтобы крепеж был выполнен ровно по линии бруска обрешетки, используйте натянутую веревку.

Специальные ендовы Ондулин Кровельные системы Ондулин включают все необходимые элементы для оформления кровли, в том числе ендовы и коньки. Ендовы и коньки Ондулин крепятся на дополнительную обрешетку. .

Крепление коньковых элементов Коньковые элементы устанавливаются с нахлестом в 12,5 см. Гвозди забиваются по каждой волне стыкующегося с коньковым элементом листа Ондулина.

Ендова Onduline Стык кровли с вертикальной стеной оформляется с помощью ендовы Ондулин. Перед креплением ендовы стык обязательно нужно гидроизолировать.

Щипец Щипец крыши можно оформить с помощью загнутого края листа, который затем прибивается к щипцовой доске. Эту процедуру рекомендуется выполнять только при плюсовой температуре.

Коньковый элемент Ондулин Ребро крыши оформляется с помощью специального щипцового элемент или конька Ондулин.

Покрывающий фартук На торцевом стыке кровли с трубой или вертикальной стеной устанавливается покрывающий фартук. Стык предварительно гидроизолируется. Покрывающий фартук прибивается к листу Ондулина по каждой волне.

Специальный щипцовый или коньковый элемент Ондулин Щипцы оформляются специальными щипцовыми элементами или коньком Ондулин.

Кровельное окно Кровельное окно обеспечивает выход на кровлю и освещение чердака. Окно прибивается к листам по каждой волне. Верхний лист крепится с нахлестом поверх основания окна.

Вентиляционная труба Ондулин Для выпуска вентиляционных каналов через кровлю используются вентиляционные трубы Ондулин. Труба прибивается к листам по каждой волне. Верхний лист кровельного покрытия устанавливается с нахлестом поверх основания трубы .

Заполнитель карниза Onduline Просветы между карнизом кровли, коньковым элементом и листами Ондулин закрываются заполнителем карниза Ондулин. Специалисты компании Кровли-М советуют использовать вентилируемый или невентилируемый заполнитель, в зависимости от особенностей конструкции кровли.

Крепление листов Ондулин К металлической обрешетке листы Ондулин крепятся с помощью саморезов, вставленных в дрель торцевой головкой.

Самоклеящиеся изолирующие ленты Ондуфлеш Для гидроизоляции стыка кровли с печной трубой используются самоклеящиеся изолирующие ленты Ондуфлеш.

Самоклеящиеся изолирующие ленты Ондуфлеш Ленты Ондуфлеш применяются для гидроизоляции стыка кровли и кровельного окна.

Самоклеящиеся изолирующие ленты Ондуфлеш При оформлении ендовы кровли гидроизоляцию обеспечивают самоклеящимися лентами Ондуфлеш.

Самоклеящиеся изолирующие ленты Ондуфлеш Проложенная вдоль карниза кровли самоклеящаяся лента Ондуфлеш улучшит его гидроизоляцию.

Самоклеящиеся изолирующие ленты Ондуфлеш В местах стыка кровли с любыми надстройками, имеющимися на крыше в качестве гидроизоляции удобно использовать самоклеящиеся ленты Ондуфлеш.

Пароизоляция Ондутис Типичная конструкция кровли, для которой чаще всего в качестве кровельного покрытия используется Ондулин. Необходимую пароизоляцию обеспечивают диффузионные мембраны Ондутис.

Гарантия водонепроницаемости кровельных листов ОНДУЛИН

  1. ЗАО «ОНДУЛИН-СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ» предоставляет гарантию на материал, поставляемый официальными дилерами и дистрибьюторами вышеуказанного ЗАО.
  2. Изготовитель гарантирует водонепроницаемость кровельных листов ОНДУЛИН в течение 15 лет от даты покупки при соблюдении следующих условий:
    - Покупатель получает от Продавца инструкцию по креплению материала с гарантийным талоном, на котором должна стоять печать дистрибьютора-продавца материала, либо ЗАО «ОНДУЛИН-СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ» или его филиалов.
    - При возникновении претензии, гарантийный талон с инструкцией, а также накладная на материал должны быть предоставлены дистрибьютору, продавшему материал.
    - Рекламации на обнаруженные дефекты следует подавать в письменном виде.
  3. Гарантия не касается дефектов, возникших в результате:
    - непрофессионального монтажа или несоблюдения инструкции по креплению, предоставляемой Продавцом;
    - ненадлежащего использования материала;
    - неправильного хранения или содержания материала;
    - неквалифицированного ремонта или использования нефирменных комплектующих.
  4. Настоящая гарантия действительно на территории России.
  5. Рекламации можно подавать в течение всего гарантийного срока – 15 лет от даты оплаты материала.
  6. Покупатель должен предоставить Продавцу возможность проверить обоснованность рекламации и рассмотреть объем дефектов.
  7. Гарантия не распространяется на вред, причиненный стихийными бедствиями.
  8. В случае явного производственного дефекта материала Продавец обязан заменить дефектный материал на новый.
  9. Возмещение по гарантии не включает в себя расходы на доставку, монтаж и ремонт.
  10. По истечении гарантийного срока Покупатель теряет право на предъявление рекламации на дефектное изделие.

Фирма Ондулин дает общие рекомендации по использованию листов Ондулин и аксессуаров. За правильность конструкции каждой конкретной кровли ответственность несут проектировщик и подрядчик.
