Назначение

Вентиляционная система Schiedel CVENT — специальное решение для вентиляции многоквартирных зданий. Она обладает впечатляющей универсальностью и функциональностью, является доступной и простой в монтаже.

Описание

Вентиляция Шидель CVENT работает за счет естественной тяги. Основной элемент — керамзитобетонные блоки. Они имеют небольшой вес, являются прочными и экологичными.

Преимущества кровельной вентиляции Schiedel CVENT

• Простой монтаж

Основной конструктивный элемент — керамзитобетонные блоки. При монтаже они устанавливаются друг на друга. 1 пог. м вентиляционного канала составляется из 3 блоков. При монтаже блоки фиксируются на стыках цементно-песчаным раствором М150. Внутренняя отделка вентканала не требуется.

• Безопасность

Производство сертифицировано. Используемые материалы нетоксичны, не выделяют вредных веществ. При пожаре огонь не распространяется по вентиляционным каналам. Огнестойкость сохраняется на протяжении минимум 60-ти минут.

• Экономичность

Вентиляционная шахта имеет компактные размеры. Это позволяет экономить полезную площадь помещений. Канал может быть встроен в стену, есть возможность разной компоновки блоков. Обустройство огнестойкой шахты внутри здания не требуется.

• Гигиеничность

Блоки вентиляции Шидель выполняются из керамзитобетона с пористой структурой. Он обладает «дышащими» свойствами, что препятствует накоплению влаги и развитию микроорганизмов.

Характеристики

Вентканалы Schiedel CVENT имеют уникальные характеристики. Срок эксплуатации — более 50-ти лет. Монтаж можно выполнять на любом этапе возведения дома. Система экономична и удобна в эксплуатации.

• Финансовая выгода. Стоимость блоков вентиляции Шидель Cvent с учетом экономии на монтаже ниже, чем у других «классических» систем вентиляции.

• Универсальность. Отдельные элементы системы имеют высоту 33 см. Блоки могут компоноваться разным способом. Это позволяет обустраивать систему вентиляции при любых требованиях проектировщиков.

• Простая установка. Монтаж не требует специализированных навыков. При установке нет необходимости использовать строительный кран. Также отсутствует зависимость от поэтажной схемы.

• Малый вес. Вентиляционные блоки в два раза легче железобетонных. При их использовании сокращается нагрузка на несущие конструкции здания. Легкий вес дополняет высокая устойчивость к сжатию (свыше 4МПа). Для производства блоков используется керамзитобетон плотностью 1300 кг/м³.

• Компактность при хранении и транспортировке. Площадь, занимаемая блоками из керамзитобетона, в 1,5 раза меньше площади, которую заняли бы железобетонные блоки для возведения вентканала аналогичной протяженности. Значительная экономия места при транспортировке. При загрузке транспорта одного и того же объема входит 98 пог. м блоков CVENT (400х800 мм), 60 пог. м железобетонных блоков, 23 пог. м кирпичного вентиляционного канала.

• При пожаре гарантировано, что как минимум в течение 60 минут огонь не будет распространяться по вентиляционному каналу (EI 60). Пройдена пожарная сертификация во ВНИИПО МЧС России (C-RU.ПБ01.0.01721).

• Энергоэффективность. Приказ №262 Министерства регионального развития РФ от 28 мая 2010 года «О требованиях энергетической эффективности зданий, строений, сооружений» утвердил новый норматив базового уровня расхода тепловой энергии. Эти стандарты вступают в силу с 2016-го года. Их выполнение требует не только утепления окон и стен. Также требуется сокращение затрат энергии на подогрев вентиляционного воздуха. Сейчас эти затраты составляют около 50% от общего объема потерь тепла. Schiedel CVENT является комплексным энергоэффективным решением. Вентканалы могут оснащаться приточно-вытяжным гигрорегулируемым оборудованием. Это позволяет сокращать затраты энергии на нагрев поступающего воздуха до 50%.

• Воздухообмен осуществляется и в теплое время. Для этого вентиляционная система может комплектоваться гибридными вентиляторами. Их работа обеспечивает воздухообмен в отсутствие естественной тяги.

Вентканалы Cvent Parat

Cvent Parat — это конструкции из керамзитобетонных блоков, собираемые на заводах компании Шидель. Стандартная высота может составлять 3,2, 3 и 2,8 м. Также возможно изготовление предварительно собранных конструкций любой требуемой высоты в диапазоне от 0,66 м до 3,66 м.

Технические данные

Вентиляция Schiedel CVENT сопровождается инструкцией. В ней представлены типовые варианты возведения вентканалов для кухонных помещений и санузлов. Расчеты выполнены для скорости движения воздуха менее 1,5 м/с. Блоки подобраны по действующим нормативам расхода воздуха.

По опыту инженеров компании "Кровли-М", вентканалы можно использовать в том числе и в высотных зданиях (не более 50-ти этажей). Расположенные над кровлей элементы системы обязательно защищаются от атмосферных воздействий. Воздухообмен на верхних этажах обеспечивается по отдельным каналам, оборудованным вентиляторами.

Энергоэффективность

Для того, чтобы сохранить тепло в доме, традиционно используется теплоизоляция стен, а также устанавливаются герметичные окна. В соответствии с текущими нормативами этого недостаточно. Кроме того, такая «герметизация» помещения делает нормальный воздухообмен невозможным. В отсутствие вентиляции влажность воздуха повышается, на окнах возможно появление конденсата, на стенах — образование плесени. Качество воздуха в помещении снижается.

Для того, чтобы обеспечить и оптимальные характеристики воздуха, и энергосбережение, Schiedel разрабатывает системы вентиляции нового типа — с возможностью управления воздухообменом. Такие системы являются гигрорегулируемыми. Их работа определяется влажностью воздуха в помещениях. Вентиляция осуществляется не постоянно, а попеременно, только при необходимости. За счет этого сокращаются теплопотери здания.

Влагочувствительные системы — наиболее современный тип регулируемой вентиляции. С помощью вентиляторов они поддерживают воздухообмен в теплое время при недостатке естественной тяги. Вентиляторные насадки монтируются на устье канала и практически не шумят (в помещениях их не слышно).

Также существует возможность регуляции воздухообмена отдельно для каждой комнаты. Для этого используются управляющие датчики. Они реагируют на уровень влажности либо на присутствие в помещении. В результате кухни, туалетные и ванные комнаты вентилируются именно с той интенсивностью, которая им необходима.

Компания «Кровли-М» предлагает вспомогательное оборудование для вентиляции Schiedel CVENT

	Вытяжная решетка с гигрорегуляцией Монтируется на вытяжных каналах.
	Приточный клапан Монтируется в 2 м над чистовым полом. Для устройства в наружной стене выполняется отверстие диаметром 120 мм. Установка выполняется на расстоянии в 350 мм или больше от ближайшей стены. Разработан для жилых комнат.
	Вентиляторная гибридная насадка низкого давления Вентиляторная насадка низкого давления и подключаемый вентилятор для принудительной тяги в одном устройстве. Максимальная пропускная способность — 400 м3/час.

Для индивидуальных (отдельных) каналов размером 120х170 мм поставляется следующее оборудование.

	Дефлектор Монтируется на головки каналов.
	Гибридная вентиляторная насадка низкого давления Пропускная способность — не более 180 м2/час.

Аксессуары

	Ревизионная дверца Выполнена из огнестойких материалов. Размеры — 100х300 мм.
	Стандартная решетка вентиляции Размеры — 100х300 мм.
	Вентиляционная решетка, оснащенная жалюзи Размеры — 100х300 мм.
	Набор утеплителей Предназначен для участков канала, которые проходят в зонах с низкой температурой.

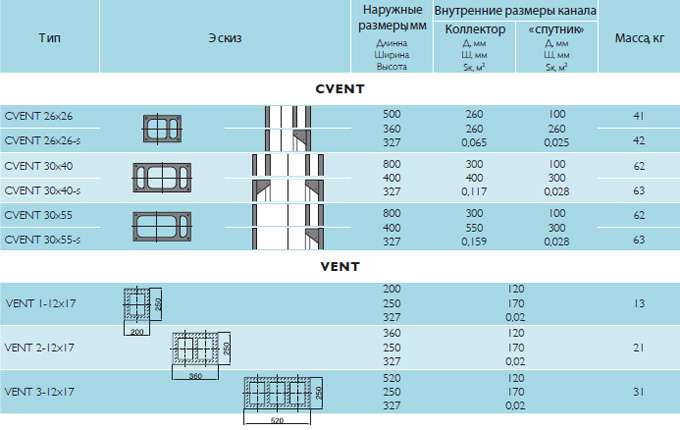

Программа поставок
