Инструкция по монтажу

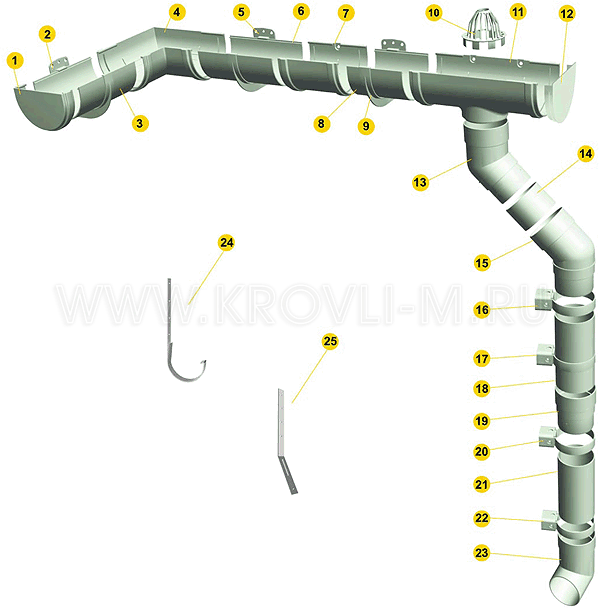

Схема водосточной системы

Схема водосточной системы

Элемент

Позиция

Желоб

3, 6, 8

Труба

14, 18, 21

Пластиковый кронштейн

2, 5, 9

Воронка

11

Соединитель желобов

7

Угловой элемент желоба 90° (135°)

5

Заглушка желоба

1

Заглушка воронки

12

Сетка воронки

10

Хомут

16, 17, 20, 22

Колено 45° (72°)

13,15

Муфта трубы

19

Наконечник

23

Кронштейн металлический

24

Удлинитель металлический

25

Информация о системе

Материал: ПВХ
Температурный режим: - 50 ÷ +50 С°
Гарантийный срок эксплуатации: 25 лет
Диаметр: труба - 85,73 мм, желоб - 120,65 мм
Длина: труба - 3 м, желоб - 3 м

Порядок расчета водостоков DOCKE

1. Желоба
Nжелобов = L ÷ 3,0 м

2. Угловой элемент
Nуглов = Кол-во угловых соединений желобов

3. Кронштейны и удлинители
А) Крепление на пластиковые кронштейны
Nпластик. кроншт. = L ÷ 0,6 м + Nкарниз. свесов

Б) Крепление на металические кронштейны или с использованием удлинителей
Nкронштейнов (Nудлинителей) = L ÷ 0,6 м + Nкарниз. свесов + 2Nворонок + Nсоединителей
При использовании удлинителей необходимо дополнительно приобрести пластиковые кронштейны в количестве по варианту А.

4. Заглушки
Nзаглушек = (Nкарниз свесов - Nуглов) × 2

5. Колено 45° или 72°
Nколен = 2 × Nворонок

6. Воронки*
Nворонок = Sската ÷ 50 м2 (но не менее одной на один скат)

7. Трубы*
Nводостоков = (Нстены ÷ 3,0 м) × Nворонок

8. Наконечники
Nнаконечников = Nворонок

9. Защитная сетка воронки*
Nсеток = Nворонок

10. Хомут*
Nхомутов = (Нстены ÷ 1,5 м + 1) × Nворонок

11. Соединительная муфта*

H1

до 3 м

от 3 до 6 м

от 6 до 9 м

без колен

1

2

3

с коленом

0

1

2

12. Соединитель желобов*

Длина свеса

до 3 м

до 6 м

до 9 м

Количество соединителей

0

1

2

Н1 - Высота от воронки до наконечника, м
Н - Высота стены, м
S - Площадь, м2
L - Суммарная длина карнизов, м
N - Количество, шт

Расчет является ориентировочным и требует уточнения в зависимости от архитектурных особенностей конкретного здания

* Расчет следует делать для каждого карнизного свеса отдельно

Общие положения

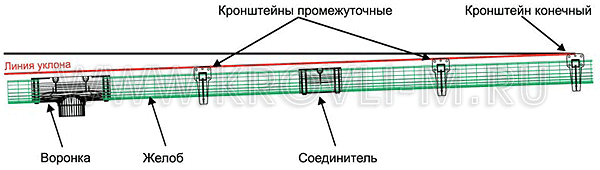

1. Обеспечение уклона желоба

Обеспечение уклона желоба

  • Вариант с лобовой доской, крепление на пластиковый кронштейн
  • Вариант без лобовой доски, крепление на металлический кронштейн
  • Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна
    Вариант используется для кровель с большим шагом обрешетки. Линии сгибов всех удлинителей находятся на одинаковом расстоянии. Уклон обеспечивается перемещением пластикового кронштейна по удлинителю. Место сгиба должно быть не ближе 10 мм от точки крепления зажимной пластины кронштейна или не ближе 10 мм от окончания прорези в удлинителе.

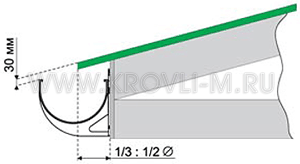

2. Обеспечение оптимального положения элементов относительно крыши эксплуатации

Обеспечение оптимального положения элементов относительно крыши

  • Свес крыши располагается над желобом на расстоянии от 1/3 до 1/2 его диаметра.
  • Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25-30 мм обеспечивается отгибанием конечного металлического кронштейна (удлинителя) либо перемещением пластикового кронштейна.

3. Обеспечение устойчивости от деформаций при вертикальной нагрузке

  • Расстояние между кронштейнами желоба не должно превышать 600 мм.
  • Воронка должна закрепляться в двух точках (или на двух удлинителях).
  • Соединитель желоба должен закрепляться в одной точке (или на одном кронштейне).
  • Торец углового элемента должен располагаться не более чем в 150 мм от ближайшего кронштейна.
  • Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

4. Обеспечение компенсации температурных линейных расширений

  • Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется желоб.
  • Расстояние от торцевой поверхности заглушки до элементов конструкции дома должно быть не меньше 30 мм.

5. Обеспечение герметизации системы

  • До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок и их плотной установке в гнезда. Прокладки должны доходить до концов гнезд. Должны быть установлены все заглушки.
  • Концы желобов должны выступать за боковой срез кровли на 50 - 100 мм.

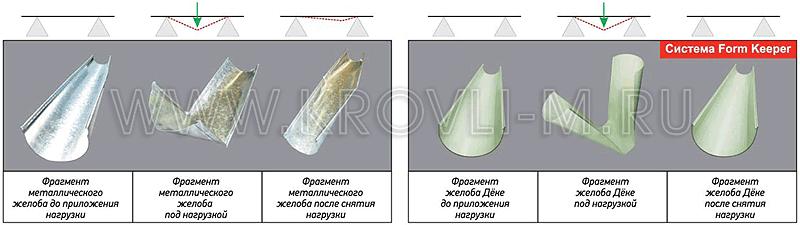

6. Сравнение характеристик желобов под нагрузкой

Сравнение характеристик желобов под нагрузкой

Особенности крепления

Кровля с лобовой доской. Крепление на пластиковые кронштейны

  • Пластиковый кронштейн, воронка и соединитель крепятся саморезами непосредственно к лобовой доске.
  • Для закрепления желоба в пластиковом кронштейне необходимо вначале завести в зажим кронштейна кромку ближайшего к лобовой доске края желоба. Затем, опуская желоб в приемник кронштейна и сильно надавливая на противоположный край желоба вместе зажима, завести кромку в зажим до щелчка.
  • При креплении на лобовую доску необходимо укрепить соединение доски с кровлей для исключения ее вырывания при нагрузке от снега.

Кровля без лобовой доски. Крепление на металлические кронштейны

Крепление на металлические кронштейны

  • Кронштейны крепятся к элементам конструкции крыши.
  • Для закрепления желоба, воронки или соединителя в металлических кронштейнах необходимо вначале завести ближний к крыше край желоба под зацеп кронштейна, опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.

Кровля без лобовой доски. Крепление с использованием удлинителей

Крепление с использованием удлинителей

  • Металлические удлинители используются для обрешетки с большим шагом и прикрепляются к элементам конструкции крыши.
  • На металлических удлинителях желоб закрепляется в пластиковых кронштейнах.
  • При использовании удлинителя пластиковый кронштейн закрепляется болтовым соединением, что позволяет перемещать кронштейн при выставлении уклона желоба. Болт (с полукруглой головкой) М5х30 через шайбу вставляется в верхнее центральное отверстие кронштейна, проходит через прорезь кронштейна и затягивается гайкой после выставления пластикового кронштейна в необходимое положение. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не меньше 15 мм. Пружинная шайба устанавливается между шайбой и гайкой. Во избежании вертикальных перемещений кронштейн дополнительно фиксируется на удлинителе через нижнее отверстие либо болтом (М5х30 + 2 шайбы) с шестигранной головкой, либо коротким саморезом.
  • Воронка и соединитель желобов крепятся болтовым соединением (М5х30 + 2 шайбы) непосредственно к удлинителю. Воронка крепится на два болта, а соединитель на один.

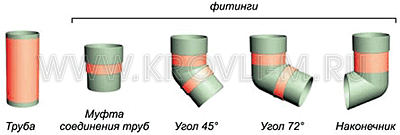

Крепление трубы и фитингов

Крепление трубы и фитингов

  • Крепление трубы и фитингов производится при помощи хомута универсального.
    Место установки хомута выделено красным цветом.

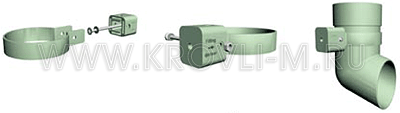

Использование универсального хомута

Использование универсального хомута

Возможны два способа фиксации:

  • Труба: крепление с проскальзыванием, на боковой поверхности хомута надпись «Труба».
  • Фитинг: крепление с жесткой фиксацией, на боковой поверхности хомута надпись «Фитинг».
    Основа хомута приворачивается саморезом (диаметр М5, длина от 50 мм) к стене дома. Дужки хомута вставляются в основу до упора. Хомут стягивается болтом с полукруглой головкой (М5, длина 40 мм) и гайкой.

Последовательность монтажа

А. Монтаж водосбора

  • Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
  • Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
  • Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской - от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
  • Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской-установить сам соединитель 7.
  • Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
  • Расстояние между центрами воронки 11 и соединителя 7 не должно превышать 3 080 мм.
  • Установить промежуточные кронштейны 9 с учетом п. 3 «Общих положений».
  • Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель)
    Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
  • Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
  • Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
  • Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
  • Установить в желоба 3 и 6 угловой элемент желоба 4.
  • Надеть заглушку воронки 12 на открытый конец воронки 11.
  • Надеть заглушку желоба 1 на открытый конец желоба.
  • Вставить сетку для воронки 10.

Б. Монтаж водослива

  • Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. При необходимости зафиксировать муфту или колено 13 на воронке 11 саморезом.
  • Собрать необходимую конфигурацию фигурной части водослива (колено 13, отрезок трубы 14, колено 15).
    При сборке фигурной части водослива необходимо придерживаться следующих требований:
    Фитинги 13 и 15 в фигурной части водослива соединяются друг с другом только через промежуточный отрезок трубы 14 и при необходимости закрепляются на отрезке трубы саморезами.
  • Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг». Надеть трубу 18 до упора на нижний фитинг 15 фигурной части водослива. Выставить трубу вертикально. Отметить место монтажа универсального хомута посередине трубы 17.
  • Надеть трубу 18 на фитинг 15. Зафиксируем ее в хомуте 17.
  • Средний хомут монтируется в положении «Труба».
  • Отрезать конечный кусок трубы необходимой длины 21. Надеть его на муфту 19 и надеть муфту с трубой на нижнюю часть закрепленной трубы 18.
  • Отметить место монтажа хомута 20 на стене дома вровень с местом фиксации хомута на муфте 19. Отступить на 10 мм ниже.
  • Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18.
    Зафиксировать сборку в хомуте 20. Хомут монтируется в положении «Фитинг».
    Если длина отрезка трубы превышает 1 500 мм, зафиксировать ее посередине универсальным хомутом. Хомут монтируется в положении «Труба».
  • Надеть на трубу наконечник 23. Отметить место монтажа хомута 22. Отступить на 10 мм ниже.
  • Надеть наконечник 23 на трубу 21, зафиксировать его в универсальном хомуте 22.
  • Хомут монтируется в положении «Фитинг».
  • Возможен вариант крепления наконечника к трубе саморезом.

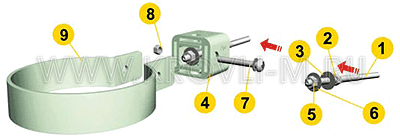

Монтаж водосливных труб на сайдинг

Монтаж водосливных труб на сайдинг

  • Винтовая шпилька М8 - 1 шт.; Гайка М8 - 2 шт.; Шайбы O15 - 2 шт.; Винт М5х40 - 1 шт.; Гайка М5 - 1 шт. (идут в комплекте с хомутом).
  • При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется использовать винтовую шпильку М8. При этом необходимо отрезать шпильку необходимой длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
  • При монтаже необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 до 12 мм.
  • Ввернуть шпильку 1 через центр отверстия в стену дома (на глубину не менее 40 мм). Если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
  • Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу диаметром 15 мм 3.
  • Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой диаметром 15 мм 6.
  • Выставить опору хомута 4 в нужное положение («Труба»\«Фитинг»). Затянуть гайку 2 под опорой хомута до упора гаечным ключом.
  • Вставить хомут 9 в опору хомута и закрепить его с помощью винта М5х40 7 и гайки М5 8.

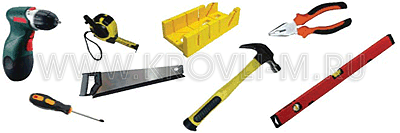

Инструменты для монтажа

Инструменты для монтажа

  • Для разметки:
    рулетка, карандаш
  • Для крепления кронштейнов:
    отвертка, дрель, шуруповерт
  • Для установки кронштейнов:
    шнур, шланговый уровень, ватерпас
  • Для сгибания металлических кронштейнов:
    гибочная машинка
  • Для распилов:
    ножовка, пила с мелким зубом, стусло

Назначение элементов

Желоб водосточный

Желоб водосточный
Предназначен для сбора и отвода дождевой воды с поверхности крыши

Заглушка для желоба

Заглушка для желоба
Может устанавливаться как на правых, так и на левых концах желобов для обеспечения герметичности системы

Хомут универсальный

Хомут универсальный
Предназначен для крепления системы на фасаде здания. Имеет два положения: 1. «труба», 2. «фитинг»

Труба водосточная

Труба водосточная
Предназначен для отвода воды от воронки желоба на землю или в дренаж

Заглушка для воронки

Заглушка для воронки
Устанавливается на одном из торцов воронки для герметизации системы

Наконечник

Наконечник
Предназначен для отвода воды из водосливной системы на землю

Соединитель желобов с резиновым уплотнителем

Соединитель желобов с резиновым уплотнителем
Предназначен для последовательного соединения желобов в единую систему

Колено 72°

Колено 72°
Эти фитинги предназначены для обеспечения перехода от воронки к трубе. Применяются также для обхода архитектурных элементов фасада.
Колена соединяются между собой отрезком трубы необходимой длины

Кронштейн пластиковый

Кронштейн пластиковый
Предназначен для крепления желоба на кровлях с лобовой доской либо в комплекте с удлинителем на кровлях без лобовой доски

Воронка

Воронка
Предназначена для соединения желобов и трубы в целях отвода воды из водосборной в водосливную систему

Колено 45°

Колено 45°

Кронштейн металлический

Кронштейн металлический
Предназначен для крепления желоба на кровлях без лобовой доски. Длина опорной части кронштейна - 300 мм

Сетка воронки (Clear Tube)

Сетка воронки (Clear Tube)
Предотвращает попадание в водослив листвы, хвои и мусора

Угловой элемент 90°

Угловой элемент 90°
Угловые элементы устанавливаются как на внешних, так и на внутренних углах кровли и предназначены для соединения желобов под углом 90° (135°) в целях изменения направления движения воды

Удлинитель металлический

Удлинитель металлический
Предназначен для обеспечения крепления пластикового кронштейна для кровель без лобовой доски. Длина опорной части удлинителя - 240 мм

Муфта соединительная

Муфта соединительная
Предназначена для соединения трубы с воронкой или двух труб

Угловой элемент 135°

Угловой элемент 135°

Особенности эксплуатации

  • Водостоки Дёке не требуют специального ухода, достаточно только периодического осмотра и очистки.
  • Очищать желательно желоб, сетку и сами трубы (например, водой из шланга).
  • При очистке желоба нельзя опирать лестницу на край желоба.

«Вкусные» цвета водостоков Дёке

Цвета водостоков Дёке


Главная > Водосливные системы > Docke Standard > Инструкция по монтажу

Акция на черепицу Ондулин
Мягкая кровля ТЕХНОНИКОЛЬ Шинглас!
У нас действительно супернизкие цены!
Звоните!!!
Спецпредложение на сайдинг Гранд Лайн - цена от 112 руб./панель
Спецпредложение на софиты Гранд Лайн - цена от 229 руб./панель
Спецпредложение на металлочерепицу Norman п/э 0,5 сталь.
Цена по акции - от 320 руб/м2 (подробности у менеджеров)
Снижены цены на плиты OSB (9 мм.):
Kronospan-Могилев 9 мм - от 583 руб./лист 3,125 м2
Kronospan-Могилев 12 мм - от 720 руб./лист 3,125 м2
Вашей кровле нужна качественная водосточная система? Выбирайте водостоки Престиж!
Производство: Россия.
В компании "Кровли-М" вы можете купить металлочерепицу Ruukki с новыми покрытиями Finnera и Adamante.
Производство: Финляндия.
Спецпредложение на фасадные панели Grand Line "Я-Фасад".
Цены снижены!
