Монтаж металлических софитов Aquasystem

ПЕРВЫЙ СПОСОБ МОНТАЖА

  1. G-профили (2) фиксируются на деревянных направляющих рейках саморезами (1), как показано на рис. 1.
  2. Вместо G-планок, как отмечают специалисты компании "Кровли-М", можно использовать F-профили (3), которые направляющих реек не требуют (рис. 2).

    Монтаж металлических софитов АквасистемРис.1Рекомендации по монтажу металлических софитов AquasystemРис.2

  3. Со стороны, примыкающей к стене, софит (4) заводится в F-профиль или в G-планку, а с противоположной стороны (лицевой) фиксируется саморезами.
  4. Крепление софитов АквасистемРис.3Крепление софитов aquasystem с помощью саморезовРис.4

  5. Лицевая сторона софитов Аквасистем должна быть закрыта L-профилем, выполняющим функцию ветровой планки. L-профиль крепится саморезами к лобовой доске кровли. Чтобы придать карнизному свесу более эстетичный вид, можно установить поверх шляпок саморезов специальные декоративные колпачки, прикрепив их клеем ТЕС 7.
  6. Монтаж металлических софитов АквасистемРис.5Установка металлических софитов AquasystemРис.6

  7. При резке панелей следует иметь в виду, что длина софита должна примерно на 2 сантиметра превышать расстояние от планки, примыкающей к стене, до L-профиля у лобовой доски (рис. 7).
  8. Монтаж металлических софитов АквасистемРис.7

ВТОРОЙ СПОСОБ МОНТАЖА

  1. К лобовой доске кровли саморезами крепятся финишные планки (4).
  2. У стены, также с использованием саморезов, устанавливаются G-планки на направляющих рейках (рис. 8) либо F-профили без направляющих (рис. 9).
  3. Монтаж металлических софитов АквасистемРис.8Установка металлических софитов AquasystemРис.9

  4. В финишные планки следует вставить J-фаски или F-профили (5), как показано на рис. 10 и 11.
  5. Установка F-профиляРис.10Установка J-фаскиРис.11

  6. Панель софита aquasystem (6) можно вставить в любую из планок, после чего нужно сдвинуть панель в сторону противоположной планки на 8-10 миллиметров.
  7. Крепление листа софита AquasystemРис.12Установка листа софита АквасистемРис.13

  8. Шляпки саморезов, как и в первом случае, в декоративных целях можно прикрыть колпачками.

Стыковка софитов на углах здания

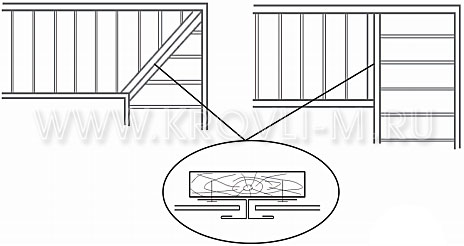

  1. Панели софитов, примыкающие к углу, заводятся в две G-планки, которые фиксируются к доске по линии соединения (рис. 14).
  2. Варианты угловых соединений софитовРис.14
