Изоляционные материалы Tyvek
 "Du Pont" - один из крупнейших производителей нетканых материалов, являющийся мировым лидером по защите кровельных и стеновых систем от водной и воздушной фильтрации. Du Pont Tyvek® (Тайвек) - это зарегистрированный во всем мире торговый знак гидроветрозащитной мембраны.
Мембрана Тайвек имеет пористую структуру. Под микроскопом она представляет собой сетку, образованную скрученными полимерными волокнами. Эффективность ее заключается в том, что исключается проникновение влаги извне. В то же время пористая структура позволяет влажным испарениям проходить наружу, то есть материал "дышит" и тем самым способствует сохранению строительных конструкций дома в сухом состоянии. Тайвек - легкий материал белого цвета (60 г/м2). Этот нетканый материал является чрезвычайно прочным, выпускается в рулонах.

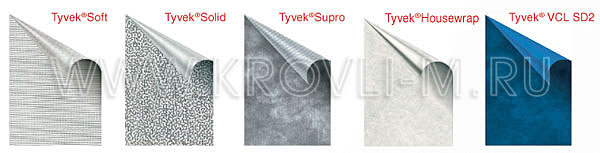

Tyvek Soft и Tyvek Solid применяются для укладки под кровельное покрытие поверх утеплителя.
Tyvek Housewrap применяется снаружи стен.
Тайвек обеспечивает нормальные условия эксплуатации конструкций за счет:
- диффузионной открытости - способности пропускать водяные пары;
- гидроизоляции - он выдерживает давление водяного столба более 1 метра;
- влагонепроницаемости - защиты от проникновения влаги и талого снега при эксплуатации строительной конструкции;
- воздухонепроницаемости - исключения продуваемости конструкций.
Преимущества применения мембраны Tyvek®:
- увеличение срока службы строительных конструкций;
- стабилизация теплоизоляционных параметров конструкций;
- реализация конструкций без вентиляционных зазоров и, как следствие, создание дополнительного пространства для теплоизоляции;
- дополнительная экономия тепла за счет воздухонепроницаемости мембраны;
- простота и легкость монтажа.

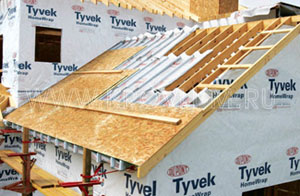

Tyvek защищает утеплитель от проникновения атмосферной влаги, что позволяет сохранить его теплоизоляционные свойства. Одновременно он не препятствует выходу водяных паров из слоев конструкции (например, при высыхании теплоизоляции в летний период). Это качество особенно хорошо проявляется в мансардных крышах. В конструкциях стен, выполненных из сборных элементов, Tyvek защищает их от ветрового напора сквозь щели и стыки элементов обшивки.
Монтаж пленки Tyvek такой же, как и других кровельных рулонных материалов (пергамин, рубероид и т.д.) с той лишь разницей, что он укладывается непосредственно на теплоизоляцию и стропильную конструкцию без вентиляторного зазора. Укладка происходит с нахлестом, для чего на материале имеются пунктирные линии, которые являются ориентирами при монтаже (15-20 см). В процессе работы мембрана Tyvek® крепится к конструкции либо механически (гвозди, скобы и т.д.), либо с помощью клея.
 |
1. Кровельное покрытие;
2. Контробрешетка;
3. Обрешетка;
4. Подкровельная гидроизоляция Tyvek®;
5. Стропила;
6. Теплоизоляция (минвата, стекловата);
7. Нижняя обрешетка;
8. Пароизоляция;
9. Внутренняя отделка (гипсокартонная плита). |
 |
1. Внутренняя отделка (гипсокартонная плита);
2. Каркасная конструкция (стойки);
3. Теплоизоляция (минвата, стекловата);
4. Ветрозащита Tyvek®;
5. Вертикальная обрешетка;
6. Отделка фасада (сайдинг, декоративные плиты).
|
Применение мембраны Тайвек® снижает затраты на отопление дома. Теплый зимой, прохладный летом, сухой круглый год - это дом с мембраной Тайвек.
Мембрана Tyvek® Housewrap, уложенная под обшивкой, защищает стену от нагревания и охлаждения, стабилизируя изоляционные характеристики.
Du Pont Tyvek (Тайвек) - это оптимальный материал достижения необходимого температурно-влажностного режима внутри помещения, а также для сохранения конструкций в сухом состоянии. Du Pont является одним из крупнейших производителей нетканых материалов и гидроветрозащитных паропроницаемых мембран.
Технические характеристики
| TYVEK® |
Soft |
Housewrap |
Solid |
| Тип материала |
1460В 100% НОРЕ
Нетканый полиэтилен низкого давления (высокой плотности) |
1460В 100% НОРЕ
Нетканый полиэтилен низкого давления (высокой плотности) |
2480В 100% НОРЕ
Нетканый полиэтилен низкого давления (высокой плотности) |
| Масса, кг/м. кв. ГОСТ 2678094 |
0,06 |
0,06 |
0,08 |
| Толщина, мм |
0,2 |
0,2 |
0,3 |
| Огнестойкость ГОСТ 30244-92 (СТ СЭВ 2437-80) |
Г2 |
Г2 |
Г2 |
| Паропроницаемость за 24 часа, кг/м. кв., не менее ГОСТ 26589-94 |
0,75 |
0,75 |
0,75 |
| Диффузия водяного пара (ДВП), толщина воздушного слоя эквивалентная ДВП, Sd, m, DIN 52615 |
<0,02 |
<0,02 |
<0,02 |
| Разрывная нагрузка при растяжении, не менее ГОСТ 2678-94 |
10 |
10 |
20 |
| Относительное удлинение при разрыве, %, не менее ГОСТ 2687-94 |
10 |
10 |
15 |
| Водонепроницаемость при давлении, МПа (кгс/см. кв.) в течение 10 минут, не менее |
0,5(5,0) |
0,5(5,0) |
1,0(10,0) |
| Водяной столб, мм водяного столба DIN 53886 |
>1000 |
>1000 |
>1000 |
| Прочность на отрыв при закреплении материала толевыми гвоздями, кгс, не менее |
8 |
8 |
16 |
| Ветропроницаемость, DIN 53120 |
ВЕТРОНЕПРОНИЦАЕМ |
| Температурный диапазон применения |
от -73 °С до +100 °С |
| Стабильность к УФ-облучению |
Гарантия более 4 месяцев |
| Ширина рулона, мм |
1500 |
1500 |
1500 |
| Длина рулона, м |
100/50 |
100 |
100 |
| Вес рулона, кг |
9/4,5 |
9 |
13 |
Сравнительные характеристики строительных материалов
| Сравнительные характеристики материалов |
Толщина слоя, мм |
Сопротивление воздухопроницанию Rи, кв.м·ч·Па/кг |
| TYVEK® (Тайвек) |
0,2 |
7270 |
| Бетон сплошной (без швов) |
100 |
19620 |
| Газосиликат сплошной (без швов) |
140 |
21 |
| Картон строительный (без швов) |
1,3 |
64 |
| Кирпичная кладка из сплошного кирпича на цементно-песчаном растворе толщиной в 1 кирпич и более |
250 |
18 |
| Кирпичная кладка из сплошного кирпича на цементно-песчаном растворе толщиной в полкирпича |
120 |
2 |
| Кладка кирпича керамического пустотного на цементно-песчаном растворе толщиной в полкирпича |
120 |
2 |
| Кладка из легкобетонных камней на цементно-песчаном растворе |
400 |
13 |
| Листы асбестоцементные с заделкой швов |
6 |
196 |
| Обои бумажные обычные |
- |
20 |
| Обшивка из обрезных досок, соединенных впритык или в четверть |
20-25 |
0,1 |
| Обшивка из обрезных досок, соединенных в шпунт |
20-25 |
1,5 |
| Обшивка из досок двойная с прокладкой между обшивками строительной бумаги |
50 |
98 |
| Обшивка из фибролита или из древесно-волокнистых бесцементных мягких плит с заделкой швов |
15-70 |
2,5 |
| Обшивка из фибролита или из древесно-волокнистых бесцементных мягких плит без заделки швов |
15-70 |
0,5 |
| Обшивка из жестких древесно-волокнистых листов с заделкой швов |
10 |
3,3 |
| Обшивка из гипсовой сухой штукатурки с заделкой швов |
10 |
20 |
| Пенобетон автоклавный (без швов) |
100 |
1960 |
| Пенобетон неавтоклавный |
100 |
196 |
| Пенополистирол |
50-100 |
79 |
| Плиты минераловатные жесткие |
50 |
2 |
| Рубероид |
1,5 |
Воздухонепроницаем |
| Толь |
1,5 |
490 |
| Фанера клееная (без швов) |
- |
2940 |
| Шлакобетон сплошной (без швов) |
100 |
14 |
| Штукатурка цементно-песчаным раствором по каменной или кирпичной кладке |
15 |
373 |
| Штукатурка известково-гипсовая по дереву (по драни) |
20 |
17 |
| Керамзитобетон плотностью 900 кг/куб.м |
250-400 |
13-17 |
| Шлакопемзобетон плотностью 1500 кг/куб.м |
250-400 |
0,3 |
| Данные по ГОСТ |
Пересчет величин |
| Материал |
y
кг/куб.м |
µ
мг/(кв.м·ч·Па) |
ò
г/(м·ч·Па)*10^ ??4 |
d
Толщина, м |
µ Din
от Гост - |
Sd,
от Гост м |
Sd,
Din м |
| 1. Железобетон |
2500 |
0,03 |
30 |
0,3 |
22,67 |
6,8 |
|
| 63. Газо- и пенобетон, газо- и пеносиликат |
1000 |
0,11 |
110 |
0,4 |
6,18 |
2,47 |
|
| 81. Плиты из гипса |
1200 |
0,098 |
98 |
0,01 |
6,94 |
0,07 |
|
| 83. Листы гипсовыеобшивочные |
800 |
0,075 |
75 |
0,01 |
9,07 |
0,09 |
|
| А. Кирпичная кладка из сплошного кирпича |
| 84. Глиняного обыкн.на цем/песч.растворе |
1800 |
0,11 |
110 |
0,3 |
6,18 |
1,85 |
|
| 96.Гранит, гнейс, базальт, мрамор |
2800 |
0,008 |
8 |
0,1 |
85 |
8,5 |
|
| 98. Известняк |
2000 |
0,06 |
60 |
0,1 |
11,33 |
1,13 |
|
| 108. Сосна и ель поперек волокон |
500 |
0,06 |
60 |
0,2 |
11,33 |
2,27 |
|
| 112. Фанера клееная |
600 |
0,02 |
20 |
0,01 |
34 |
0,34 |
|
| 113. Картон облицовочный |
1000 |
0,06 |
60 |
0,02 |
11,33 |
0,23 |
|
| 114. Картон строительный многослойный |
650 |
0,083 |
83 |
0,015 |
8,19 |
0,12 |
|
| 115. Плиты ДВП и ДСП |
1000 |
0,12 |
120 |
0,01 |
5,67 |
0,06 |
|
| IV. Теплоизоляционные материалы А. Минераловатные и стекло волокнистые |
| 129. Маты минераловатные прошивные |
123 |
0,3 |
300 |
0,2 |
2,27 |
0,45 |
|
| 131. -//- |
50 |
0,53 |
530 |
0,2 |
1,28 |
0,26 |
|
| 132. Плиты мягкие, полужесткие и жесткие |
350 |
0,38 |
380 |
0,2 |
1,79 |
0,36 |
|
| 136. -//- |
50 |
0,6 |
600 |
0,2 |
1,13 |
0,23 |
|
| 137. Плиты минераловатные повышенной жесткости |
200 |
0,45 |
450 |
0,2 |
1,51 |
0,3 |
|
| 141. Маты и полосы из стекл.вол. прош. |
150 |
0,53 |
530 |
0,05 |
1,28 |
0,06 |
|
| Б. Полимерные материалы |
| 142. Пенополистирол (Гост 15588-70*) |
150-40 |
0,05 |
50 |
0,05 |
13,6 |
0,68 |
|
| 145. Пенопласт ПХВ-1и ПВ-1 |
100-125 |
0,23 |
230 |
0,1 |
2,96 |
0,3 |
|
| 158. Гравий керамзитовый |
800 |
0,21 |
210 |
0,3 |
3,24 |
0,97 |
|
| 166. Щебень из доменного шлака |
800 |
0,21 |
210 |
0,3 |
3,24 |
0,97 |
|
| 174. Песок для строительных работ |
1600 |
0,17 |
173 |
4 |
1,2 |
|
|
| 175. Пеностекло или газостекло |
400 |
0,02 |
20 |
0,1 |
34 |
3,4 |
|
| V. Материалы кровельные, гидроизоляционные, облицовочные и рулонные покрытия для полов |
| 178. Листы асбестоцементные плоские |
1800 |
0,03 |
30 |
0,01 |
22,67 |
0,23 |
|
| 180. Битумы строительные и кровельные |
1400-1000 |
0,008 |
8 |
0,005 |
85 |
0,43 |
|
| 186. Рубероид (ГОСТ 10923-82), |
600 |
0,0013 |
1,3 |
0,005 |
523,08 |
2,615 |
|
| пергамин (ГОСТ 2697-83), |
600 |
0,0012 |
1,2 |
0,003 |
566,67 |
1,7 |
|
| 189. Линолеум поливинилхлоридный на тк. осн. |
1800 |
0,002 |
2 |
0,005 |
340 |
1,7 |
|
|
