Монтаж вентиляционных и проходных элементов кровли

Выходы антенн и кровельные манжеты

Монтаж кровельных манжет и антенных выходов

Важно! Специалисты компании "Кровли-М" отмечают, что если на крышу выходят нагревающиеся трубы, их стыки с покрытием кровли герметизируют только манжетами из силикона. Антенные выходы на это не рассчитаны.

Производитель выпускает манжеты из силикона и антенные выходы для защиты прилеганий, образующихся на стыках покрытия кровли с дымоходами, вентиляционными системами, антеннами, мачтами и пр.

До установки нужно подготовить изделие. На первом этапе замеряют диаметр выступающего элемента. При использовании манжеты в ее мембране делают отверстие, равное этому диаметру. Если используется антенный выход, с него срезается верхушка так, чтобы получить отверстие, на 20% меньше измеренного диаметра. Для герметизации манжету натягивают на трубу. Если используется антенный выход, его нужно натянуть на основание трубы.

Дальше фланец выравнивается по профилю кровельного покрытия. На участки стыков наносят герметик из силикона, после чего выполняется крепление с помощью саморезов 4,8х28 или х35. Для максимальной защиты примыканий на последнем этапе рекомендуется закрывать их лентой BIGBAND.



Монтаж вентиляционных выходов Металл Профиль, вентилей KTV на металлочерепицу МП Монтеррей

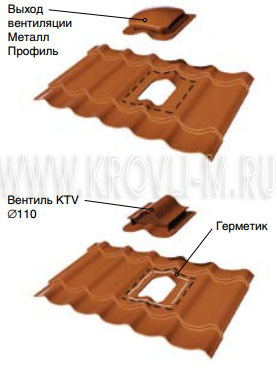

Монтаж выхода вентиляции

Данные элементы могут устанавливаться на металлочерепицы МП Макси, МП Монтеррей, МП Супермонтеррей. Выход должен находиться не дальше, чем в 0,6 м от конька. Вентиляционные проходы обустраиваются во всех пролетах между стропильными балками. Это необходимо, чтобы воздух двигался свободно. Если крыша имеет холодный треугольник, на каждые 60 м2 ее площади достаточного одного выхода.

Монтаж проводят следующим образом:

  1. На кровельном металле сначала намечают по шаблону отверстие, а затем вырезают его.
  2. Если используются вентили KTV диаметром 100 мм, края отверстия покрывают герметиком из силикона. На основания проходных элементов Металл Профиль герметизирующий уплотнитель наносится производителем.
  3. Крепление выхода к кровельному металлу выполняется самонарезающими болтами 4,8х28 или х35.

Более подробно порядок установки описан в инструкции к изделиям Металл Профиль.



Монтаж выходов Vilpe на металлочерепицу МП Монтеррей

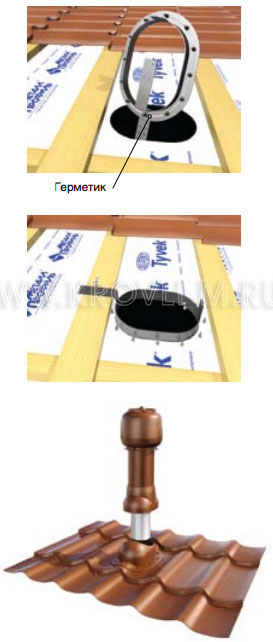

Монтаж выхода канализации

Такие изделия могут использоваться как вентиляционные или канализационные выходы. Их монтаж возможен на металлочерепицу Металл Профиль с профилями Монтеррей, Супермонтеррей, Макси.

Монтаж проводится следующим образом.

  1. Намечают место установки проходного элемента. В этой точке просверливают сквозное отверстие в металлическом покрытии и полотне гидроизоляции. Это необходимо, чтобы обозначить расположение уплотнителя для гидроизоляционного материала.
  2. На гребне профиля кровельного металла с помощью шаблона намечается отверстие для проходного элемента. Затем его вырезают.
  3. Лист металлочерепицы с отверстием демонтируют.
  4. По метке в гидроизоляционном полотне вырезают отверстие для уплотнителя.
  5. Перед установкой уплотнитель обрабатывается герметиком. Далее его устанавливают в подготовленное отверстие и фиксируют на обрешеточных досках саморезами.
  6. Лист металлочерепицы возвращается на место.
  7. Выполняется установка проходного элемента с обязательной защитой всех стыков герметиком. После этого изделие присверливают к кровельному металлу саморезами.
  8. Выход вставляют в проходной элемент, закрепляя саморезами.
  9. Далее выполняется прямое соединение с воздуховодом. Канализационные выходы соединяются со стояками гофротрубами.

Выходы Vilpe, которые вы можете купить по выгодной цене в компании "Кровли-М", комплектуются инструкциями по монтажу с подробной информацией.



Универсальный выход Металл Профиль: установка на металлочерепицу МП Монтеррей и профнастил

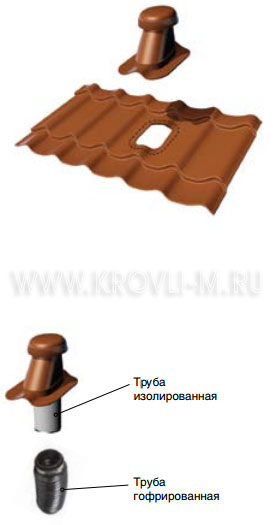

Монтаж выхода универсального Металл Профиль

Такие изделия могут устанавливаться как выходы вытяжек. Еще один вариант использования — организация вентиляции кровельных конструкций. Установка на металлочерепицу Металл Профиль с профилями Макси, Монтеррей, Супермонтеррей:

  • место установки выбирают так, чтобы разместить изделие на уровне воздуховода;
  • отверстие для выхода размечается по образцу и вырезается в металлочерепице;
  • если выход не имеет штатного уплотнения, края отверстия покрывают герметиком. Изделие прикручивают саморезами к металлочерепице;
  • если обустраивается выход вытяжки, в него монтируют изолированную трубу. Ее свободный конец напрямую либо гофротрубой соединяется с воздуховодом;
  • на местах стыков проходного элемента с пароизоляцией и гидроизоляцией используется лента СП-1, Tyvek® или Delta®.

Аналогичным образом изделие монтируется на профнастилы НС-35, С-21, МП-20.



Выход МП MAXI: установка на металлочерепицу

Монтаж выхода МП MAXI на металлочерепицу

МП MAXI — выходы с диаметром 110-125 мм. Их устанавливают для вентиляции кровельных конструкций, а также вместо выходов вытяжки.

Порядок установки:

  • место установки намечают так, чтобы оно находилось над воздуховодом. В этой точке по образцу намечают контур отверстия, а затем вырезают его;
  • если выход не имеет уплотнителя, до установки края отверстия обрабатывают герметиком. Далее изделие монтируют на металлочерепицу с помощью саморезов.

Выход имеет уникальную конструкцию: угол основания может регулироваться. Для этого нужно прокрутить нижнюю часть изделия на 180°. Благодаря этому изделия можно использовать на крышах с разным уклоном (30-45° и 45-60°) без дополнительных элементов.

В качестве выхода вытяжки МП MAXI устанавливается следующим образом:

  • на первом этапе в проходной элемент устанавливают изолированную трубу. Она присоединяется к воздуховоду гофротрубой либо напрямую;
  • стыки с паро- и гидроизоляцией закрывают лентой Tyvek®, СП-1 либо Delta®.

МП MAXI можно использовать для крыш, крытых профнастилом НС35, МП-20, С-21. Установка проводится аналогичным образом.
