Монтаж элементов кровельной системы Металл Профиль

Обустройство гидроизоляции в конструкции теплой кровли

Теплая кровля: монтаж гидроизоляции Теплая кровля: монтаж гидроизоляции Теплая кровля: монтаж гидроизоляции

Для защиты утепленных кровельных конструкций от влаги рекомендованы следующие мембранные материалы, которые вы можете купить по выгодной цене в компании "Кровли-М":

Укладка материалов Tyvek® Solid и Supro выполняется логотипом наружу. Tyvek® Soft можно укладывать любой стороной.

Мембраны укладываются следующим образом:

  1. На первом этапе рулон мембраны раскатывается в ендовах на всю их длину.
  2. Далее рулоны нужно раскатать по стропилам. Провисов при этом быть не должно. Раскатка выполняется от карнизной части к коньку. Нахлест должен составлять 15 см, а стыки рулонов должны находиться над стропилами.
  3. Полотна мембран необходимо надежно соединить между собой по всей длине стыков. Мембраны Tyvek® Supro, Delta®-Maxx Plus и Vent N Plus имеют специальный клеевой слой для этого.
  4. На участках примыканий и над ендовами стыки полотен герметично проклеиваются. Для этого можно использовать ленты Tyvek®, Delta® или СП-1.
  5. При устройстве обрешетки ее доски прижимают полотно гидроизоляционного материала, обеспечивая окончательную фиксацию.

Укладка гидроизоляции на холодных кровлях

Холодная кровля: монтаж гидроизоляции

Провис 20 мм

Гидроизоляционный материал укладывается между стропильными балками с провисом в 2 см. Для кровель над неотапливаемыми комнатами лучше выбирать следующую продукцию:

  • мембранные материалы Delta® Vent N Plus и Maxx Plus, а также Tyvek® Solid и Supro;
  • пленки для гидроизоляции Д110 Стандарт и Д96 Сильвер.

Укладка материалов выполняется так, чтобы логотип находился снаружи. В перевернутом положении гидроизоляция теряет свои свойства.

При использовании пленок Д100 и Д96 необходимо оставлять провис около 2 см, чтобы нему стекала конденсирующаяся влага. Мембранные материалы укладываются без провиса.

Гидроизоляционные материалы поставляются рулонами. Это упрощает монтаж: полотно раскатывается из рулона на стропилах от нижнего края крыши к коньку. На стыках выполняется нахлест в 15 см. Важно, чтобы стыки полотна попадали на стропильные балки. При строительстве контробрешетки ее бруски прижимают полотно, закрепляя его.

Теплоизоляция на теплых кровлях

Теплая кровля: монтаж теплоизоляции

Установка теплоизолирующих материалов выполняется только после укладки гидроизоляции. Минеральная теплоизоляция (плиты либо маты) вкладывается в пролеты между стропильными балками под уже уложенным рулонным материалом. Если для гидроизоляции используются изоляционные материалы Tyvek или Delta, зазор между ними и теплоизоляцией не нужен. При обустройстве многослойной теплоизоляции важно, чтобы соединительные швы в каждом последующем слое не накладывались на швы предыдущего слоя. Материалы раскраиваются с помощью специального ножа.

Обустройство пароизоляции на теплых кровлях

Теплая кровля: монтаж пароизоляции

Пароизоляционные материалы укладывают по готовой теплоизоляции. Их полотна крепят скобами строительного степлера к внутренней поверхности стропильных балок. Работы проводят, начиная от низа стены. Полотна материала стыкуются с нахлестом, края фиксируют лентой СП-1, Tyvek® или Delta®. При наличии проходов через теплоизоляцию их необходимо загерметизировать.

После завершения этих работ можно выполнять установку внутренней облицовки в помещении.

Строительство обрешетки под покрытие кровли металлочерепицей или профнастилом

ВАЖНО! До строительства обрешетки по стропилам укладывается гидроизоляционное полотно.

Пиломатериалы, используемые в строительстве обрешетки должны обрабатываться антисептическими составами. Сечение брусков может составлять 50х50 либо 32х50 мм, досок — 32х100 либо 50х100 мм.

Если крыша покрывается металлочерепицей:

  • 2 доски (одна над другой) устанавливают параллельно свесу карниза. Их размер — 50х50 мм. Вывод полотна гидроизоляции (свободный конец) укладывается на них;
  • также поверх полотна гидроизоляции на стропила монтируют спадающие бруски (50х50 мм). Их крепят сверху вниз, по направлению от коньковой части. Они формируют контробрешетку;
  • поверх брусков с равным шагом горизонтально прибиваются доски, имеющие сечение 32х100 мм. Они сформируют рядовую обрешетку.

Если кровля покрывается профнастилом:

  • вдоль свеса карниза одна на другую устанавливают 2 доски. Та, что крепится первой (нижняя) имеет размер — 50х50 либо х100 мм, верхняя — 32х50 либо х100 мм. На них выводится нижний край гидроизоляционного полотна;
  • далее выполняется монтаж брусков 50х50 мм, формирующих контробрешетку. Они прибиваются поверх гидроизоляционного полотна к стропильным балкам;
  • рядовая обрешетка строится из досок 32х100 м, которые крепятся к брускам с шагом в 50 см.

Если пролет между стропильными балками более 1 м, для обрешетки берут доски с увеличенным сечением. Сплошную обрешетку делают в ендовах и на участках, где будут устанавливаться ограждения для крыши.



Обрешетка в коньковой части

Обрешетка под конек

Для ее обустройства по бокам коньковой планки крепят по 2 дополнительных доски.

Устройство обрешетки на торцевых участках крыши

Обрешетка на торцах кровли

Под торцевыми планками крепят доски, верхний край которых должен находиться выше рядовой обрешетки. Разница между торцевой и основной частью определяется по высоте профиля кровельного материала (должна быть равной ей).

Обрешетка для ограждения кровли

Опоры ограждений монтируются в сплошную обрешетку. Ее обустраивают, уплотняя рядовую обрешетку дополнительными досками. Ограждения располагают выше карнизных свесов. Лучше, чтобы они монтировались на уровне несущих стен.

Обрешетка для элементов безопасности (снегозадержатель, переходной мостик)

Обрешетка под переходные мостики и снегозадержатели

Ряд снегозадержателей устанавливают вдоль карнизного свеса над несущими стенами. Если крыша будет покрыта металлочерепицей, опоры снегозадержателей крепят в рядовую обрешетку. Для крыш из профнастила при установке обрешетин через каждые 50 см, обрешетку уплотняют. Для этого параллельно обрешеточным доскам через каждые 40 см набивают дополнительные доски. Это повышает надежность монтажа опор.

Расстояние между снегозадержателем и коньком по скату зависит от снеговых нагрузок в данном районе.

Снеговые районы*
I
II
III
IV
V
VI
Снеговая нагрузка, кгс\м2
80
120
180
240
320
Угол наклона кровли
Длина ската, м
Менее 15°
16.0
14.3
12.0
10.0
8.3
6.0
15°- 30°
8.0
7.3
6.0
5.0
4.5
3.3
30°- 45°
5.3
4.8
4.0
3.3
3.0
2.3

* - основание для расчета длин скатов по снеговой нагрузке — СНиП 2.01.07-85 «Нагрузки и воздействия».

Обустройство ендов

Ендовы

Наиболее уязвимыми частями кровельной конструкции являются примыкания и участки прохождения ендов. Их обустройство требует особенного внимания.

  1. При обустройстве ендовы сначала устанавливается ее нижняя планка. Ее располагают так, чтобы закрыть стык скатов, и крепят саморезами на сплошной обрешетке.
  2. На стыках планок выполняется нахлест (10-15 см, зависит от уклона кровли). Стык герметизируется.
  3. Далее размечают, подрезают и устанавливают листы кровельного покрытия. На их стыке устанавливают верхнюю планку ендовы. Она закрывает и декорирует стык.



Обустройство примыканий

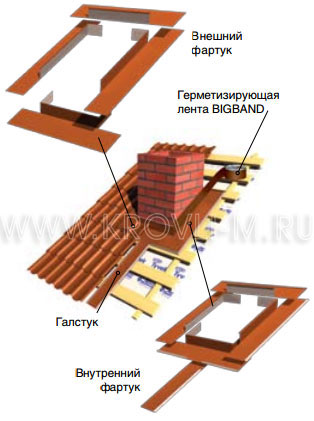

Примыкания

Участки, в которых покрытие крыши подходит к дымоходам и стенам, необходимо герметично закрывать. Для этого рекомендуется обустройство внутреннего фартука.

На первом этапе нижние планки примыкания прикладывают к дымоходу и по их верхнему краю на стенке выступающего элемента проводят отметку. По ней выполняется штроба, которую далее очищают от пыли и промывают. Далее от нижней стенки дымохода устанавливают фартук. Его нижняя планка монтируется и крепится с помощью саморезов, если нужно — планку укорачивают, подрезая. Так же устанавливают остальные планки по всему примыканию, выполняя нахлест около 14 см на стыках.

Край планки вставляют в штробу и герметизируют лентой BIGBAND.

Далее выполняется установка галстука, по которому будет стекать вода. Он представляет собой плоский лист, имеющий отбортовки. Этот лист заводится под нижнюю часть фартука. Его располагают так, чтобы направить сток либо по ендове, либо по скату вниз до края крыши.

После этого выполняется монтаж кровельного материала.

Обустройство фартука завершается установкой верхних планок примыкания. Они крепятся к стенке выступающего элемента, но при этом не заводятся в штробу.



Устройство карнизных планок

Карнизные планки

До установки карнизных планок необходимо выполнить монтаж держателей водосточных желобов, а также закрепить сами желоба. Планка устанавливается на обрешетку с помощью оцинкованных саморезов. Крепления выполняются через каждые 30 см. Планку располагают так, чтобы нижним краем она перекрыла край водосточного желоба. На стыках планки нахлестываются одна на другую на 5-10 см.

Полотно гидроизоляции выводят на карнизную планку. В результате этого конденсирующаяся влага будет стекать с полотна в желоб. Края гидроизоляции закрепляются лентами Delta®, Tyvek® или СП-1.

Подшивка свесов софитами Lбрус

Софит Lбрус перфорированный

Lбрус 15х240 — софит с перфорацией для аккуратной, простой и быстрой подшивки свесов.

При монтаже софит нужно расположить поперек свеса. Он вставляется в планки и закрепляется саморезами. Если нужно, планки подрезают с помощью режущего по металлу инструмента. Выполнять подрезку «болгаркой» запрещено. Установку софита проводят в несколько этапов:

  • вдоль стены монтируется планка, в которую заводят один край софитов;
  • к карнизной доске изделия также крепятся планкой;
  • для установки на углах крыши применяют стыковочные планки.

Мансардные окна: требования к монтажу

Монтаж мансардных окон

Оконные конструкции монтируют в стропильную систему с обустройством обрешетки. Пролет между стропилами должен быть равным ширине оконного блока либо превышающим эту ширину максимум на 7 см. Если пролет между балками стропил слишком мал, и окно в него не входит, стропильная система корректируется (балки «раздвигают» при их монтаже).

Все мансардные окна, которые вы можете купить по невысокой цене в компании "Кровли-М", комплектуются инструкциями, детально описывающими технологию их установки.

Раскрой и подрезка листов кровельного покрытия

Резка листов металлочерепицы

Для каждого листа замеры, раскрой и подрезка выполняются по отдельности. Листы режутся с применением специального инструмента. При этом покрытие укладывается на устойчивое и ровное основание. При подрезке образуются стружки металла, которые нужно обязательно убрать с листов покрытия.

В результате выполнения резов под углом образуются треугольные остатки материала. Если профиль покрытия является симметричным (например, С-21х1000 или НС-35х1000), их можно использовать для укладки на другом скате. Использование таких обрезков невозможно при раскрое и укладке металлочерепицы.

Монтаж листов металлочерепицы

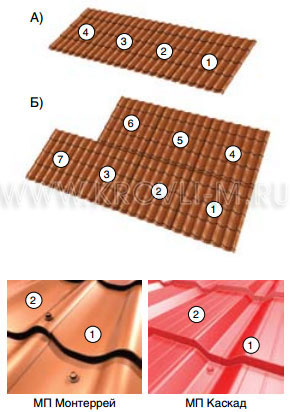

Укладка листов металлочерепицы

Длины листов покрытия и скатов совпадают (рис. А): особенности монтажа

  1. Первый лист укладывают, выравнивая по торцевой и карнизной линиям кровли. Его крепят у конька одним саморезом. Расположить лист нужно так, чтобы обеспечить выступ в 5 см за линию карниза.
  2. Если укладка выполняется справа налево, второй лист укладывается поверх первого, формируя нахлест. При обратном направлении монтажа каждый последующий лист, напротив, подкладывается под предыдущий с нахлестом. Далее так же выкладывается третий лист.
  3. Когда первые 3 листа уложены, их нужно выровнять по линии карниза. Затем в боковые нахлесты ближе к верхнему краю листов вкручивают саморезы так, чтобы не попасть в обрешетку. Такая промежуточная фиксация дает возможность поворачивать 3 листа сразу, «прокручивая» их на первом, вкрученном у конька саморезе.

Если листы покрытия короче ската, стыковка по длине выполняется так, как показано на рис. Б.

Первые четыре листа скрепляются друг с другом и выравниваются относительно торцевой части кровли.



Крепление металлочерепицы

Крепление листов металлочерепицы

Крепление листов металлочерепицы

Для крепления металлочерепицы Металл Профиль нужно использовать саморезы 4,8х28 или 4,8х35 с головками, окрашенными в тон к покрытию. Саморезы вкручиваются через ЭПДМ-прокладки (6-8 шт. на 1 м2 покрытия).

В нижней части материал фиксируется на обрешеточных досках саморезами. Их располагают в прогибах профиля, вкручивая через волну. Далее саморезы располагают так же, через волну, чтобы образовать шахматный порядок.



Монтаж профнастила

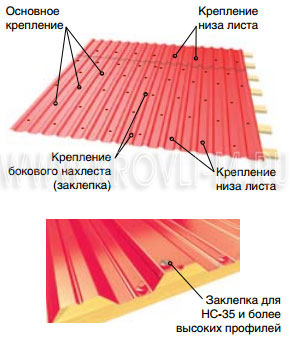

Укладка и крепление листов профнастила

Листы профнастила укладывают параллельно карнизной линии. Они должны выступать за нее на 5 см. Лучше заказывать листы, имеющие одинаковую со скатом длину. Тогда покрытие не будет иметь горизонтальных стыков.

Листы ориентируют так, чтобы край с капиллярной канавкой накрывался соседним листом.

Короткие листы монтируют рядами, начиная с низа крыши. На их стыках делают нахлест 20 см. Если наклон ската меньше 10°, дополнительно выполняется герметизация стыков.

Листы прикручиваются к обрешетинам с помощью саморезов 4,8х38 или 4,8х35 через ЭПДМ-прокладки. Саморезы должны иметь головки, окрашенные в один тон с основным покрытием. Их вкручивают в местах, где трапеция прилегает к обрешетке.

Нижняя часть листа фиксируется на обрешеточных досках в нижней точке профиля. Чтобы выполнить предварительное крепление, саморезы вкручивают, образуя шахматный порядок (6-8 шт. на 1 м2).

Чтобы высокие профнастилы прилегали лучше, по краям их листы соединяются заклепками через каждые 50 см.



Монтаж профилированных листов поликарбоната МП-20

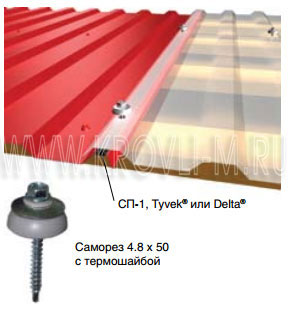

Крепление профилированных поликарбонатных листов МП-20

На крыше, покрытой профнастилом МП-20, могут быть организованы светопрозрачные вставки. Они выполняются из прозрачного поликарбоната МП-20. При его креплении участки нахлестов полок профнастила и поликарбонатного листа необходимо уплотнять с помощью ленты Tyvek®, Delta® или СП-1.

Крепление листа из поликарбоната выполняется с помощью саморезов 4,8х50. Саморезы должны иметь термошайбы. Они вкручиваются в гребни профиля профлиста.

До укладки, как отмечают специалисты компании Кровли-М, листы поликарбоната просверливаются насквозь в точках крепления. Каждое отверстие должно иметь диаметр около 0,8 см (больше диаметра самореза). Если отверстия под саморезы не будут увеличены, поликарбонат может деформироваться при перепадах температур.

Если листы поликарбоната стыкуются по скату, необходимо выполнять нахлест в 20 см или более. Нахлест уплотняется соединительной лентой Tyvek®, Delta® или СП-1.



Установка профилированных листов поликарбоната С-8

Крепление профилированных поликарбонатных листов С-8

При обустройстве стен из профнастила для создания светопрозрачных вставок можно использовать профилированные листы С-8 из прозрачного поликарбоната. Такой лист соединяется с профнастилом С-8х1150 с нахлестом в 10 см. При этом важно выдержать правильную последовательность нахлестов так, чтобы впоследствии избежать протечек. При нагреве поликарбонат расширяется в 3 раза сильнее стали. Чтобы компенсировать эту разницу, при монтаже оставляют зазор. Он выполняется в местах крепления, в нижней части волны поликарбоната. В точках крепления до монтажа высверливаются отверстия на 2-3 мм больше диаметра самореза. Саморез вкручивается по центру этих отверстий так, чтобы со всех его сторон оставались зазоры.



Особенности укладки профлиста с антиконденсатным покрытием

Монтаж профилированного листа с антиконденсатным покрытием

В данном случае монтаж выполняется так же, как и для стандартного профнастила. При этом при установке важно заранее прогреть антиконденсатное покрытие промышленным феном при температуре 650°С. Это обеспечит спекание антиконденсатного покрытия. Такая термическая обработка должна выполняться на участках нахлеста листов, а также там, где к ним прилегает желоб водостока. Ширина спекания должна составлять 5-10 см. Это необходимо для того, чтобы влага не переходила с увлажненных на сухие участки материала.



Установка торцевых планок

Торцевые планки

Планки монтируются на торцевые части кровли. Их крепление выполняется саморезами, вкручивающимися сбоку и сверху через каждые 50-60 см.

Сбоку вкручиваются саморезы 4,8х28 или 4,8х35, сверху — 4,8х70 или 4,8х80.

При монтаже планки накладываются одна на другую так, чтобы выполнить нахлест в 5 см. Если есть необходимость, их можно подрезать.



Монтаж коньковых планок

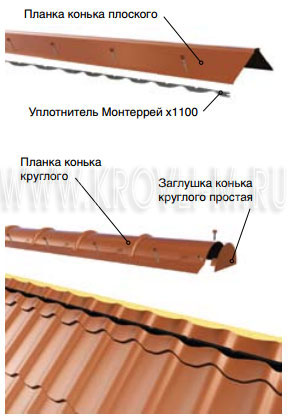

Коньковые планки

«Металл Профиль» выпускает круглые и плоские планки для коньков. Для круглых планок также выпускаются заглушки. Их устанавливают в торцы планок, фиксируя с помощью саморезов либо заклепок.

До установки планок под конек нужно поместить фигурный уплотнитель, освободив его вентиляционные отверстия. Также допустимо использование универсального воздухонепроницаемого уплотнителя.

Далее устанавливается коньковая планка. Ее крепят с помощью коньковых саморезов 4,8х70 или 4,8х80, вкручивая их в каждую вторую волну кровельного материала. В местах стыков планок выполняется нахлест в 10 см.

При монтаже планок необходимо использовать фигурные уплотнители. Они выпускаются следующих видов:

  • Монтеррей х 1100;
  • МП-20 х 1100-В,R;
  • С-21 х 1000-А,В;
  • НС-35 х 1000-А,В;
  • МП-35 х 1035-В;
  • С-44 х 1000-А.



Коньковый дефлектор

Коньковый дефлектор

Приступать к монтажу вентиля можно только после того, как планка конька будет установлена. Место для него выбирается так, чтобы отступ от края конька с каждой стороны составлял 1,5 м. Расстояние между вентилями должно составлять 3 м. Определяя точные расстояния и количество вентилей, необходимо учитывать конфигурацию крыши, наличие вентиляционных шахт, противопожарных перекрытий и других препятствующих вентиляции элементов, а также требования к интенсивности вентиляции. В том случае, если шахта вентиляции выходит на конек, с ее боков должны располагаться вентили. Они должны находиться там, где движение воздуха является слабым. Это позволит избежать появления зон застоя. Там, где установить коньковые вентили нельзя, можно монтировать вентили скатные.

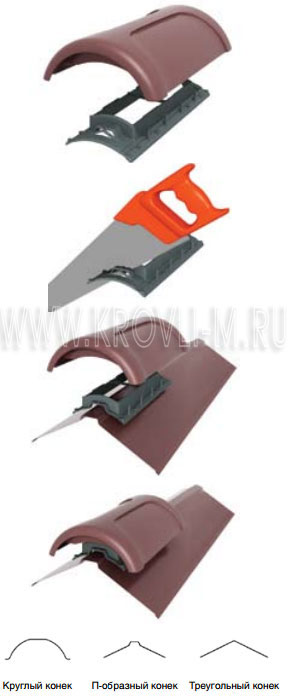

Установка конькового дефлектора

  1. Для некоторых типов коньков требуется предварительная подготовка дефлектора. В ходе нее торцевые части рамок опиливаются по специальным углублениям.
  2. Монтаж начинают с разметки контура уплотнителя. Его рамка используется в качестве шаблона, который в выбранном месте прикладывают к коньку. После разметки по контуру приклеивают торцевые уплотнители.
  3. По нанесенному контуру вырезают отверстие.
  4. Рамку прикручивают шурупами к коньку.
  5. Крышка устанавливается в центре рамки и с усилием прижимается. В итоге клипсы замков должны защелкнуться. После этого необходимо проверить прочность клипс.
  6. При правильной установке крышка легко смещается в каждую сторону в плоскости коньковой планки на 0,5 см.
