Инструкция по монтажу композитной черепицы Декра (Decra)

Общая информация

Данная инструкция описывает порядок и особенности монтажа композитной черепицы Декра (Decra) на скатных кровлях одноэтажных и многоэтажных зданий. В основу инструкции положены нормативные документы и фирменные рекомендации компании Icopal.

Поскольку инструкция предназначена для российских потребителей, она учитывает действующие в Российской Федерации строительные нормы и требования.

Применение композитной черепицы

Многослойная композитная металлочерепица Decra может использоваться в любых климатических зонах для покрытия кровель с уклоном скатов не менее 12 градусов.

Инструкция предусматривает отвод воды с крыши с использованием водосточной системы. Для одноэтажных и двухэтажных домов допустим естественный сток воды с кровли без использования водостоков, но в этом случае все входы в здание должны быть защищены козырьками.

Композитная черепица Декра рассчитана на длительный срок службы в неагрессивной или слабоагрессивной окружающей среде.

Материалы и комплектующие

Композитная черепица Decra®

Черепица Decra - композитный кровельный материал на основе стальных пластин толщиной порядка 0,5 миллиметров. С внутренней стороны пластина, покрытая антикоррозийным алюмоцинковым сплавом, защищена слоем эпоксидной смолы и влагостойкого полимера (полиэстера). С наружной стороны стальная основа покрыта несколькими слоями полимерных и природных веществ, выполняющих как защитную, так и эстетическую функцию. Это оцинковка или алюмоцинковый сплав, эпоксидная смола, акриловое связующее, натуральная каменная крошка и акриловая глазурь.

Композитная черепица Decra отвечает самым строгим европейским требованиям к качеству кровельного покрытия и имеет все необходимые сертификаты соответствия для использования в России.

Помимо панелей композитной черепицы в комплект поставки от компании "Кровли-М" входят все необходимые доборные элементы и дополнительные аксессуары.

Монтажное оборудование и инструменты

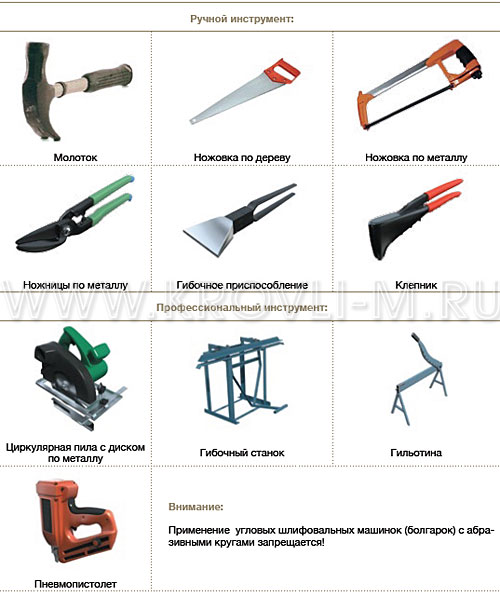

Инструменты и приспособления для монтажа

Монтаж композитной черепицы Decra®

Монтаж обрешетки и опорных настилов

До начала монтажа кровельного покрытия должна быть уложена специальная пленка для гидро- и ветрозащиты. Перед этим вдоль ендов сооружается дощатый настил. Доски в 5 сантиметров толщиной крепятся к балкам стропил. Минимальная ширина опорного настила - по двадцать сантиметров от оси ендовы в ту и другую сторону.

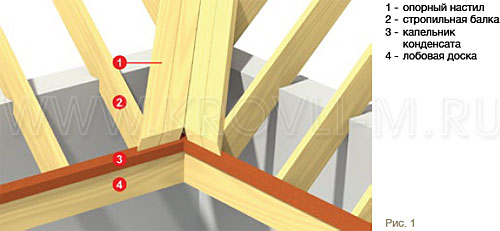

Монтаж основания под кровлю (шаговой обрешетки и опорных настилов)

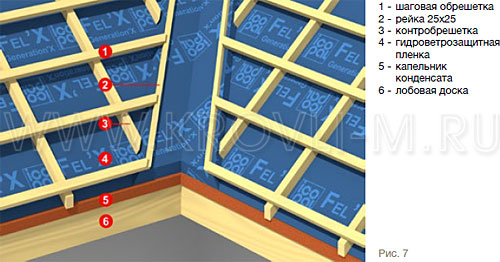

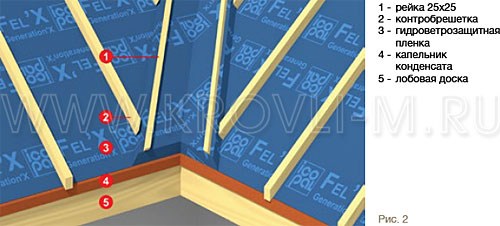

Поверх гидроветрозащитной пленки обустраивается контробрешетка, как показано на рис. 2. В качестве материла для контробрешетки применяется брус сечением 50 х 50 миллиметров.

По краю настила по обе стороны ендовы на расстоянии 14 сантиметров от ее оси монтируются рейки сечением 25 х 25 миллиметров.

Между настилом ендовы и элементами контробрешетки следует оставить пятисантиметровый зазор для поступления воздуха под кровлю.

Монтаж основания под кровлю (шаговой обрешетки и опорных настилов)

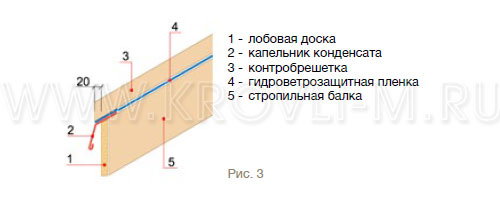

По нижнему краю крыши брусья контробрешетки устанавливаются с выносом на 20 мм за грань лобовой доски, что также способствует вентиляции подкровельного пространства.

Монтаж основания под кровлю (шаговой обрешетки и опорных настилов)

Под кровельное покрытие монтируется шаговая обрешетка из древесины хвойных пород. Оптимальное сечение элементов обрешетки зависит от расстояния между стропилами:

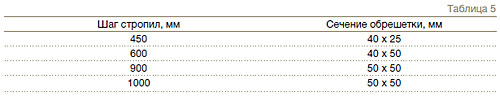

Рекомендованное сечение бруса шаговой обрешетки в зависимости от шага стропил

Брусья обрешетки укладываются снизу вверх, а длина их должна как минимум вдвое превосходить расстояние между балками стропил. Стыки брусьев шаговой обрешетки должны находиться на контробрешетке.

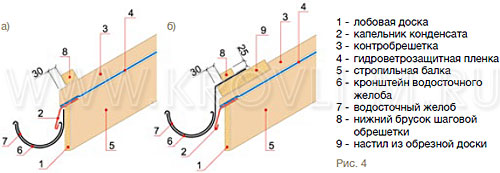

Если предполагается монтаж водосточной системы на металлических кронштейнов, для их крепления по контробрешетке укладывается дощатый настил. При этом в обрешетке крайний нижний брус должен отстоять от края настила на 30 миллиметров.

Для настила, по которому монтируются кронштейны водостоков, используется обрезная доска. Сечение доски должно составлять 40 х 100 мм, а нижнего бруска обрешетки - 25 х 50 мм.

В том случае, если водостоки крепятся на короткие кронштейны, настил не требуется, а нижний брус располагается в 3 сантиметрах от торца контробрешетки.

Монтаж основания под кровлю (шаговой обрешетки и опорных настилов)

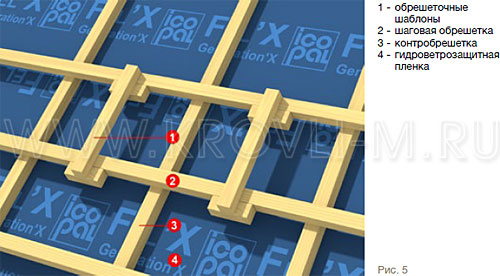

Расстояние между рядами обрешетки снизу доверху должно быть равным и зависит от вида композитной черепицы Decra. Для линий Elegance и Classic расстояние должно составлять 370 мм, для коллекции Roman - 350 мм, а для коллекции Stratos - 320 мм. Шаг между брусьями обрешетки необходимо выдерживать с максимальной точностью, дабы правильно фиксировать соседние панели черепицы в замок. Помочь в этом могут обрешеточные шаблоны, которые легко изготовить на месте кровельных работ из подручных материалов, как продемонстрировано на рис. 5.

Монтаж основания под кровлю (шаговой обрешетки и опорных настилов)

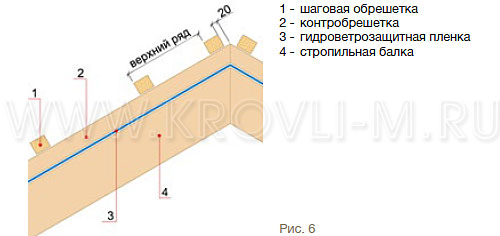

Расстояние между верхним рядом обрешетки у конька и предыдущим может быть меньше стандартного. Важно, чтобы последний брус отстоял от конька крыши на 20 миллиметров.

Монтаж основания под кровлю (шаговой обрешетки и опорных настилов)
Монтаж основания под кровлю (шаговой обрешетки и опорных настилов)

Брусок шаговой обрешетки, примыкающий к ендове, должен достигать рейки, закрепленной вдоль края опорного настила (элементы 1 и 2 на рис. 7).

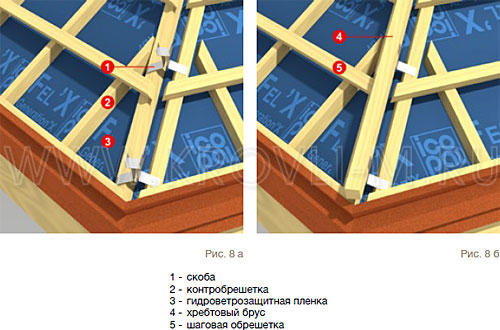

При обустройстве вальмовой крыши с треугольными скатами хребтовый брус устанавливается на каждом из ребер кровли и закрепляется скобами из металла, которые фиксируются на брусьях контробрешетки с интервалом в 50 сантиметров.

Монтаж основания под кровлю (шаговой обрешетки и опорных настилов)

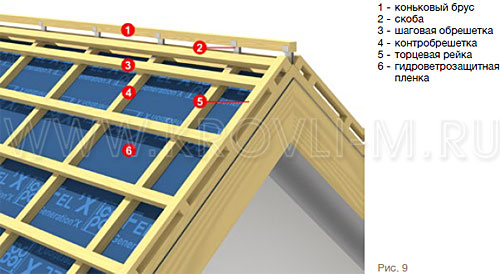

На коньке двускатной крыши коньковый брус также монтируется на металлических скобах, которые с обеих сторон закрепляются на брусьях контробрешетки и заводятся под расположенные перпендикулярно верхние бруски шаговой обрешетки. Наглядная схема установки конькового бруса показана на рис. 9.

Специалисты компании "Кровли-М" рекомендуют хребтовые брусья вальмовой крыши и конькового бруса скатной кровли с сечением 50 х 50 мм.

Монтаж основания под кровлю (шаговой обрешетки и опорных настилов)

Сооружение шаговой обрешетки завершается установкой торцевой рейки поверх брусьев обрешетки, примыкающей к торцевым свесам кровли.

Установка карнизных планок

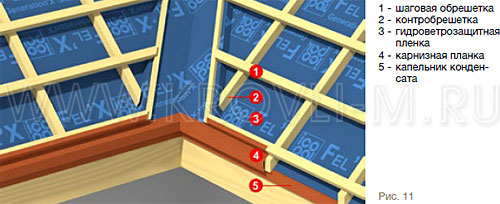

Монтаж карнизных планок начинается от края карниза и осуществляется нахлестом в 10 сантиметров. Верхняя часть карнизной планки крепится к крайнему брусу шаговой обрешетки с интервалом в 20 см между крепежными элементами. На рисунке 10 представлена схема монтажа карнизных планок при использовании коротких (10а) и длинных (10б) кронштейнов водосточной системы.

Монтаж карнизных планок

Карнизные планки должны монтироваться таким образом, чтобы в подкровельное пространство мог поступать воздух.

Там, где карнизная планка примыкает к ендове, ее подрезают с тем, чтобы обеспечить свободный сток воды.

Монтаж карнизных планок

Монтаж кровельного покрытия

Направление укладки панелей композитной черепицы подбирается с учетом господствующих ветров в районе, где расположено здание.

Монтировать черепичные листы можно двумя способами - снизу вверх и сверху вниз. Если выбран второй способ, то нижний ряд панелей заводится под верхний, и они оба одновременно прикрепляются к брусьям обрешетки.

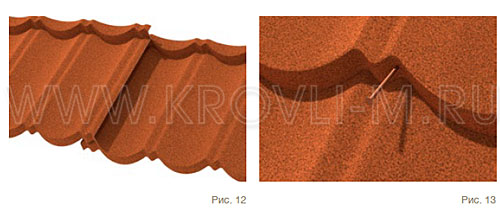

Укладка листов черепицы осуществляется, как показано на рис. 12 (со смещением на две-три волны между рядами панелей и боковым нахлестом, составляющим один гребень волны).

В качестве крепежных элементов могут использоваться саморезы либо ершеные кровельные гвозди. Каждая панель закрепляется на обрешетке четырьмя саморезами или гвоздями, вбитыми через одну волну в торец панели под углом 45 градусов к поверхности ската крыши.

Монтаж кровельных панелей на скате

В эстетических целях шляпки крепежных элементов могут быть замаскированы минеральной крошкой из ремонтного комплекта, который входит в набор аксессуаров, поставляемых вместе с композитной черепицей Decra.

Установка фронтонных планок

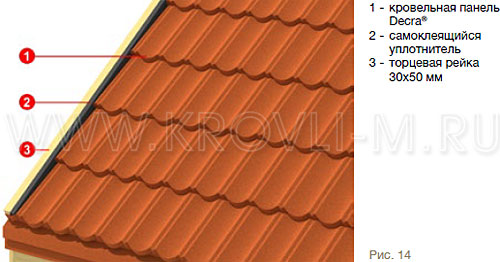

Крайние панели кровельного покрытия, примыкающие к торцевым свесам, выкраиваются по размеру с учетом отбортовки. Края панелей загибаются под прямым углом и в месте стыка с торцевой рейкой герметизируются универсальным уплотнителем.

Монтаж фронтонных планок

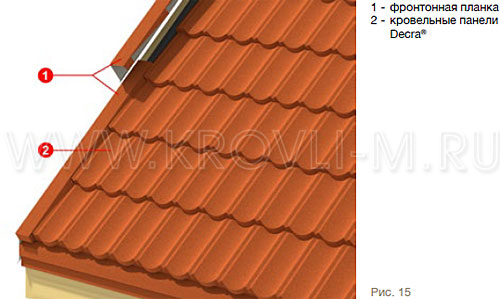

Поверх торцевой рейки и отбортованных панелей устанавливается фронтонная планка. Монтаж планок по фронтону осуществляется снизу вверх. Они укладываются с нахлестом в 15 сантиметров и фиксируются крепежными элементами сверху к торцевой рейке, а сбоку - к ветровой доске.

Монтаж фронтонных планок
Монтаж фронтонных планок

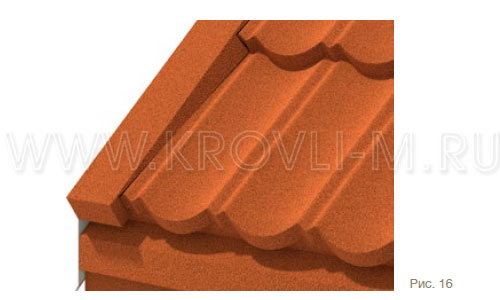

Нижняя планка обрезается и подгибается, как изображено на рисунке 16.

Монтаж ендовы

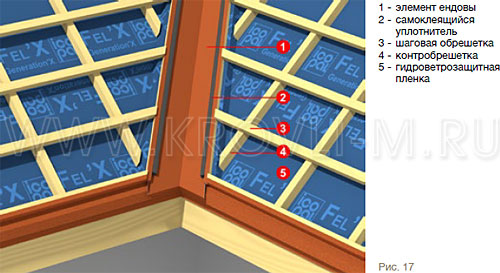

До начала монтажа композитной черепицы Декра в ендове на опорный настил необходимо уложить гидроизоляционный материал, защищающий от проникновения влаги в подкровельное пространство (гидроветрозащитную пленку).

Элементы кровельного покрытия, предназначенные для ендовы, входят в комплект поставки композитной черепицы Decra. Они монтируются по опорному настилу между рейками, закрепленными по краям ендовы. Укладывать элементы ендовы следует снизу вверх. Верхний элемент кладется с нахлестом в 10-15 сантиметров поверх нижнего и крепится к боковым рейкам. Стыки по краям ендовы герметизируются самоклеящимся уплотнителем.

Монтаж ендовы

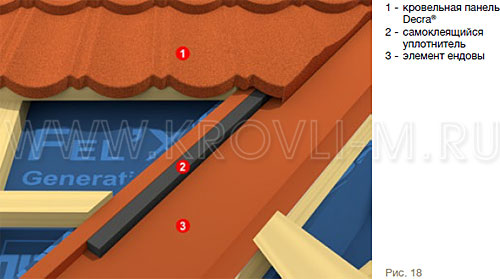

Подходящие к ендове панели кровельного покрытия необходимо завести за край ендовы на 10 см и загнуть вниз, как показано на рис. 18 - таким образом, чтобы между краем черепичного листа и верхним краем элемента ендовы оставался зазор в 10 миллиметров.

Монтаж ендовы

Иногда две ендовы могут сходиться у конька крыши (например, если они располагаются по сторонам треугольного дормера над мансардным окном). В этом случае верхние элементы той и другой ендовы монтируются с зазором в 10 мм и фиксируются механически возле конька. Места крепления и зазор защищаются самоклеящейся герметизирующей лентой.

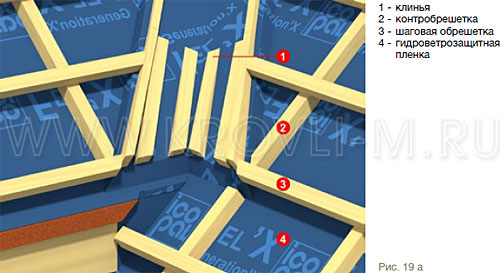

Если ендова выходит на скат крыши, то необходимо выстругать клинья, чтобы нижний конец кровельного элемента ендовы мог быть поднят до уровня панелей композитной черепицы.

Клинья полуметровой длины изготавливаются с углом наклона в 3-4 градуса и крепятся в ендове по обеим сторонам от ее оси, как указано на рис. 19а - два в середине и еще два по краям.

Нижний элемент ендовы должен быть относительно коротким - не длиннее 60-70 сантиметров. Это позволит не допустить деформаций элемента.

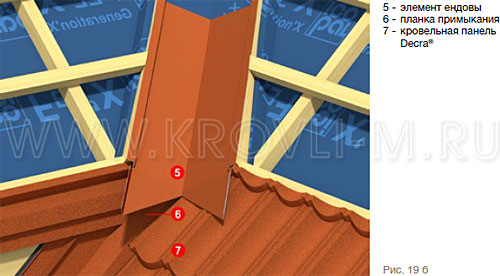

На рисунке 19б наглядно продемонстрировано, как нужно выкроить и изогнуть нижний край элемента, примыкающего к скату.

Лист черепицы, который заходит под крайний элемент ендовы снизу, необходимо предварительно разметить, выкроить по разметке, отбортовать и выровнять с использованием гибочного инструмента его профиль.

В завершение монтажа композитной черепицы Decra в ендове устанавливается предварительно подрезанная планка примыкания (см. рис. 19б).

Монтаж ендовы
Монтаж ендовы

Укладка панелей верхнего ряда

Наиболее просто верхний ряд кровельных панелей монтируется в том случае, если снизу вверх по скату умещается целое число полноразмерных панелей. В противном случае перед укладкой верхнего ряда необходимо проделать несколько дополнительных действий.

Прежде всего нужно замерить расстояние между верхним краем предыдущего ряда кровельных листов и последним брусом обрешетки перед коньком. Это расстояние отмеряется на панелях и в соответствующем месте проводится линия сгиба. На расстоянии в 3 сантиметра от нее по направлению вверх проводится линия отреза.

По линии сгиба панель загибается вверх с помощью гибочного станка или другого инструмента, а затем по линии отреза ручными ножницами по металлу или гильотиной отрезается лишняя часть листа.

Монтаж верхнего ряда кровельных панелей

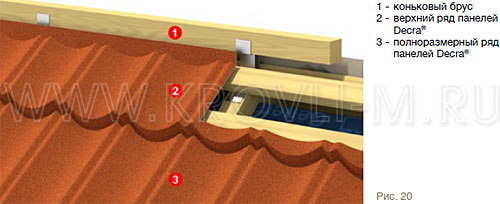

Обработанные таким образом панели фиксируются с двух сторон - к верхнему брусу шаговой обрешетки и предшествующему.

При сгибании кровельного листа могут возникнуть деформации, мешающие его установке в замок с листами соседнего ряда. В этой ситуации инженеры компании "Кровли-М" рекомендуют следующий порядок действий:

  • Нижний угол кровельной панели соединяется в замок с панелью предшествующего ряд и механически фиксируется;
  • Верхний угол надежно прикрепляется к верхнему брусу обрешетки;
  • Противоположный край панели фиксируется аналогичным образом;
  • Нижний край прижимается посередине и заводится в замок, после чего фиксируется механически в точке, ближайшей к центру;
  • Панель окончательно крепится к обрешетке в положенных местах.

Монтаж коньковых элементов черепицы Декра

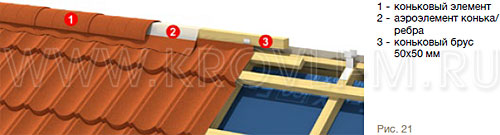

Поверх конькового бруса монтируются специальные коньковые аэроэлементы с самоклеящимися полосами на внутренней поверхности и микроперфорацией. Укладывать эти аэроэлементы следует с нахлестом в 5 сантиметров. К брусу конька они прикрепляются с интервалом в 30 см механически, а к примыкающим черепичным листам верхнего ряда прикатываются с помощью резинового валика.

Монтаж коньковых элементов

Декоративные коньковые элементы устанавливаются сверху с учетом направления ветра, наиболее характерного для местности, где расположено здание. Прежде всего монтируется начальный элемент с закрытой торцовой части. Затем по всей длине конька следующие коньковые элементы соединяются между собой в замок и крепятся к брусу. Завершает монтаж установка конечного элемента, который, как и начальный, имеет закрытый торец.

Хребтовые брусья на ребрах кровельной конструкции также покрываются перфорированным аэроэлементом, а затем - коньковыми элементами, соединенными в замок. Монтаж осуществляется снизу вверх от начального элемента ребра.

Примыкающие к ребру листы композитной черепицы выкраиваются по форме и размеру с учетом того, что их края в месте стыка должны быть загнуты под прямым углом на 3-сантиметровую высоту.

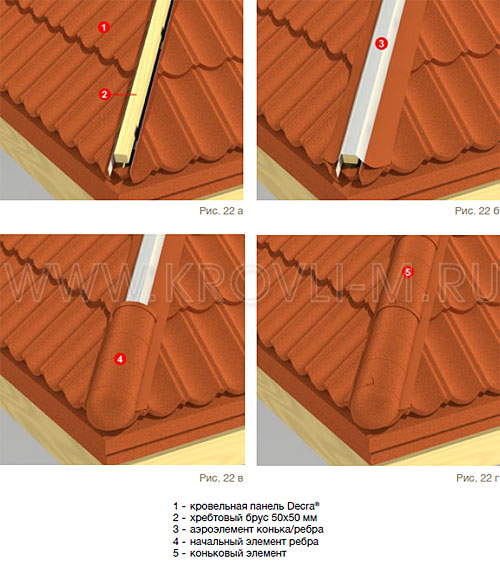

Порядок монтажа коньковых элементов на ребре изображен на рис. 22.

Монтаж коньковых элементов

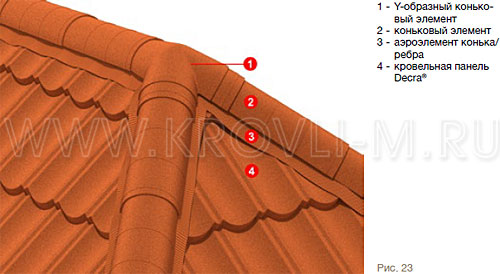

В месте соединения ребра с коньком крыши используется Y-образная деталь, которую можно заменить начальным или конечным коньковым элементом, обрезанным по контуру соседних элементов, смонтированных на ребре. В последнем случае стык необходимо загрунтовать и покрыть минеральной крошкой из фирменного ремкомплекта комплектующих Decra.

Монтаж коньковых элементов

Коньковые и реберные элемент устанавливаются таким образом, чтобы был обеспечен отток воздуха из подкровельного пространства. Для этой цели предусматриваются необходимые зазоры.

Примыкание к дымовым трубам и стенам

Стены, и трубы, к которым примыкает кровельное покрытие, следует оштукатурить до укладки кровельных панелей.

В месте примыкания поверх шаговой обрешетки крепятся рейки сечением 30 х 50 мм. Листы композитной черепицы для последнего ряда у стены или дымохода необходимо раскроить по размеру с припуском на рейку и согнуть по краю. Место стыка панели с вертикальной поверхностью герметизируется с помощью универсального уплотнителя, как указано на рис. 24.

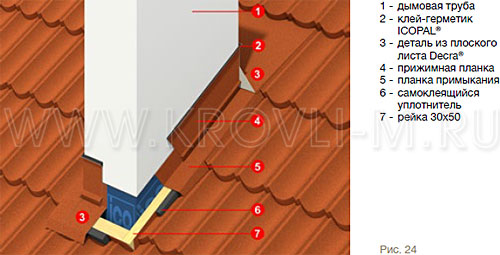

Сверху примыкание закрывается специальным фартуком Decra. Он прикрепляется к упомянутой выше рейке и скрывает отогнутую часть кровельного листа. Фартук заходит на вертикальную поверхность на высоту 6 сантиметров.

С нижней стороны дымовой трубы в месте примыкания используется деталь, которая выкраивается из дополнительного элемента покрытия Decra - плоского листа. Эта деталь крепится к той же рейке, заходит на стенку дымохода до высоты в 9 сантиметров и прикрывает отгиб кровельной панели, подходящей к дымоходу снизу.

В верхней части дымохода примыкание оформляется аналогичным образом, но деталь из плоского листа прикрепляется к брусьям обрешетки, а края детали подгибаются таким образом, чтобы между нею и черепичным листом был плавный переход.

По бокам дымоходов и у стены края примыкающих черепичных листов прикрываются специальными планками примыкания.

Устройство кровли в местах примыканий к стенам и дымоходу

Сверху планки примыкания и детали из плоского листа фиксируются прижимной планкой. Стык прижимной планки со стеной промазывается клеем-герметиком Icopal.

За трубами, поперечный размер которых превышает 0,8 м, зимой может скапливаться снег. Во избежание этого, специалисты компании "Кровли-М" за трубой рекомендуют сделать разжелобок.

Монтаж черепицы в местах излома кровельных скатов

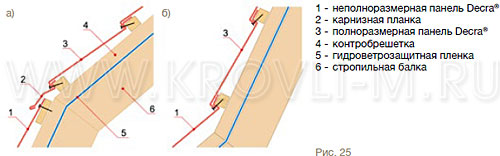

Особенности монтажа композитной черепицы Декра на внешнем изломе ската кровли показаны на рисунке 25а, а на внутреннем - на рис. 25б.

В месте внешнего излома ската на крайнем бруске обрешетки необходимо закрепить карнизную планку. Панели последнего ряда с нижней стороны излома монтируются таким же образом, как в последнем ряду перед коньком крыши.

Монтаж в местах изломов скатов крыши

Кровельное покрытие в местах монтажных проходов

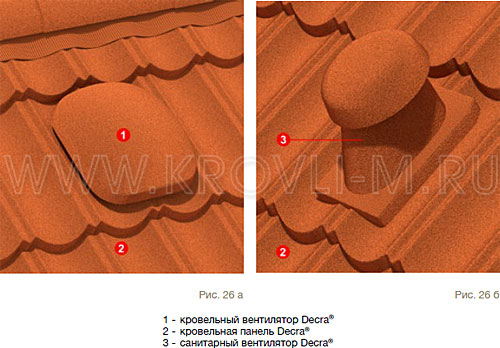

В тех местах, где в кровельном покрытии должны быть оставлены отверстия для вентиляционных, антенн и других коммуникаций с выходом на крышу, их гидроизоляция обеспечивается с помощью фирменных проходных элементов, которые по внешнему виду соответствуют используемой коллекции композитной черепицы Decra и выдержаны в соответствующей цветовой гамме (рис. 26).

Устройство кровли в местах монтажных проходов

Установка снегозадержателей

Опоры снегозадержателей на крыше монтируются во время монтажа композитной черепицы Decra. Расстояние между ними должно составлять как минимум 120 сантиметров. Для фиксации опор необходимо при сооружении обрешетки дополнительно установить деревянные бруски сечением 40 на 70 миллиметров.

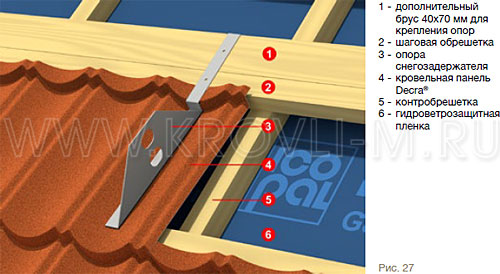

Наглядная схема монтажа снегозадержателей изображена на рис. 27.

Ремкомплект Decra®

При монтаже композитной черепицы Decra ремонтный комплект используется для заделки швов и крепежа (например, шляпок кровельных гвоздей). Но основное его предназначение - это заделка царапин и повреждений, которые могут возникнуть в ходе эксплуатации кровли.

Применять ремкомплект на основе акрила можно при температуре воздуха не ниже +5 градусов. В случае необходимости в холодное время года следует использовать морозостойкие герметизирующие материалы.

Применение ремонтного комплекта Decra®

Советы по уходу за кровлей

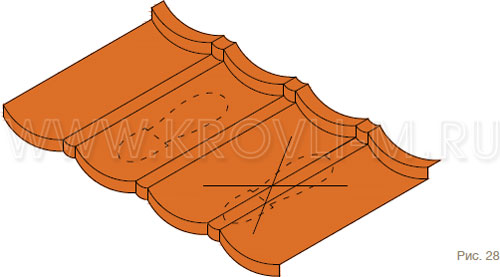

При перемещении по кровле ступать следует по углублениям волны, ни в коем случае не наступая на гребни (см. рисунок 28). Для работ на крыше лучше всего подходит обрезиненная мягкая обувь.

Отмывать кровельное покрытие от загрязнений следует обычной водой под слабым напором. Использование химических чистящих и моющих средств, оказывающих агрессивное воздействие на очищаемую поверхность, недопустимо!

Нельзя допускать также контакта черепицы Decra с веществами и материалами, которые содержат медь.

Рекомендации по эксплуатации кровли
