Гидроизоляция скатной кровли

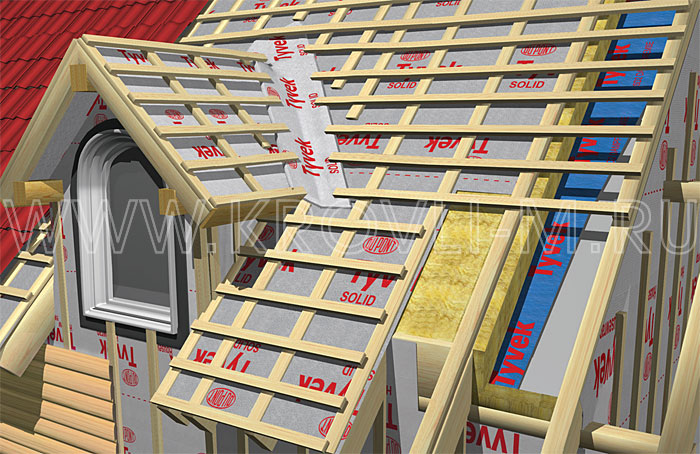

Рис. 1 Устройство утепленной мансарды
Устройство утепленной мансарды

Рекомендуется применять:

  • Tyvek® Solid
  • Tyvek® Soft
  • Tyvek® Supro
  • Tyvek® Solid Silver

Не рекомендуется применять:

  • Tyvek® Housewrap

Материал Tyvek® раскатывается параллельно или перпендикулярно стропилам снаружи кровли (рис. 1).

Tyvek® обязательно крепится контробрешеткой к стропилам. Для фиксации контробрешетки применяются гвозди.

Рис. 2 Конек
Конек

Не допускается применять скобы или гвозди без установленной деревянной рейки поверх мембраны в местах креплений.

Материал Tyvek® Soft допускается устанавливать любой стороной. Tyvek® Solid, Tyvek® Solid Silver и Tyvek® Supro рекомендуется монтировать белой (без маркировки) стороной внутрь.

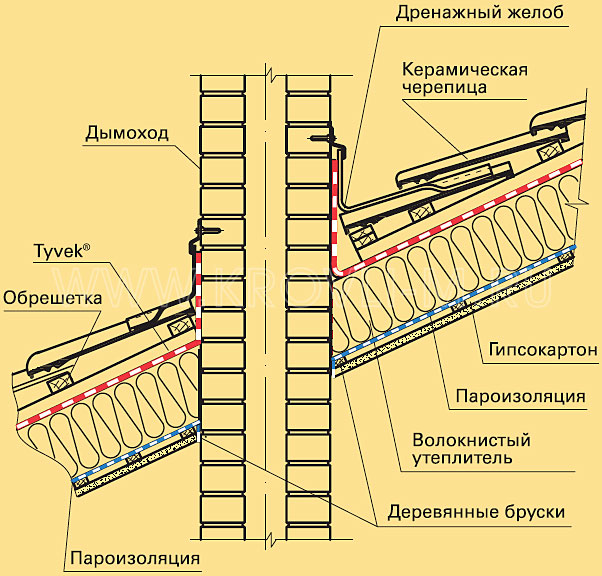

Рис. 3 Дымоход
Дымоход

Tyvek® Soft, Tyvek® Solid, Tyvek® Solid Silver и Tyvek® Supro рекомендуется устанавливать по поверхности утеплителя без зазора. С зазором допускается устанавливать только Tyvek® Solid Silver и Tyvek® Supro.

Для холодных чердаков также рекомендуется применять материалы Tyvek® Solid, Tyvek® Solid Silver или Tyvek® Supro.

Перехлест полотен Tyvek® определяется в соответствии с таблицей 1.

Таблица 1.
Перехлест полотен Tyvek® в зависимости от угла наклона кровли

Угол наклона кровли, °
Горизонтальное перекрытие, мм
Вертикальное перекрытие, мм
12,5 – 14
225
100
15 – 34
150
100
34+
100
100

При углах наклона кровли менее 12,5° применение паропроницаемых материалов затруднено в связи с возможностью накопления слоя воды на поверхности мембраны. В таких случаях не рекомендуется применять мембраны без дополнительной поддерживающей конструкции снизу.

На коньке перехлест составляет 200 мм (рис. 2).

В ендовах (рис. 1) для обеспечения дополнительной надежности рекомендуется укладывать материал с нахлестом 300 мм и обеспечить накладку над основным слоем из материала Tyvek® шириной 300 – 500 мм по всей длине ендовы. Касательно устройства ендовы рекомендуется консультация специалиста.

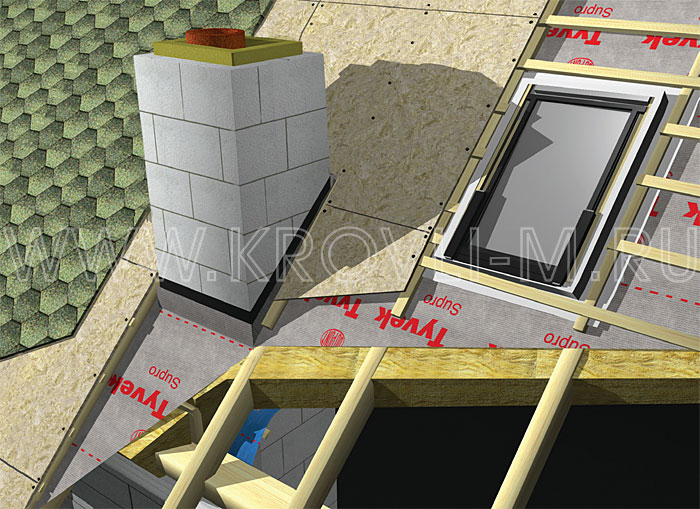

Рис. 4 Дымоход и мансардное окно
Дымоход и мансардное окно

В местах перехлеста полотен допускается проклейка лентами на бутил-каучуковой основе Tyvek® Butyl Tape или Tyvek® Acrylic Tape. В местах примыкания Tyvek® к элементам строительной конструкции (рис. 3 и рис. 4) проклейка лентой на бутил-каучуковой основе Tyvek® Butyl Tape обязательна. В случае разрыва полотна возможна проклейка аналогичными клейкими лентами.

Для нормального функционирования кровли необходимо обеспечить надлежащую вентиляцию. Ширина вентиляционного зазора над материалами Tyvek® должна быть не менее 50 мм.

Необходимо обеспечить свободный проход воздуха в вентиляци онном зазоре, для чего обязательно устанавливается контробрешетка; перекрытие мест движения воздуха не допускается.

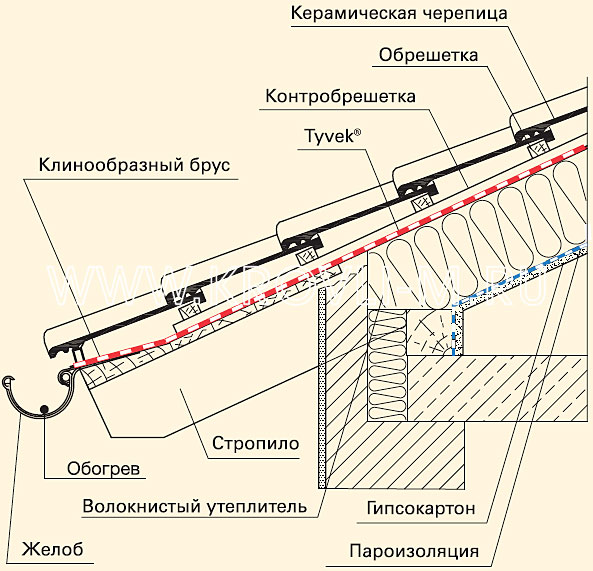

Рис. 5 Отвес
Отвес

Для устройства продухов под коньком используются различные аксессуары, которые представлены в ассортименте производителей кровельных материалов. Воздух должен свободно попадать в вентиляционный зазор и выходить из него. Для этого в районе карниза следует также предусмотреть продухи. Tyvek® выводится на сливной желоб (рис. 5) или на капельник под сливным желобом (рис. 7).

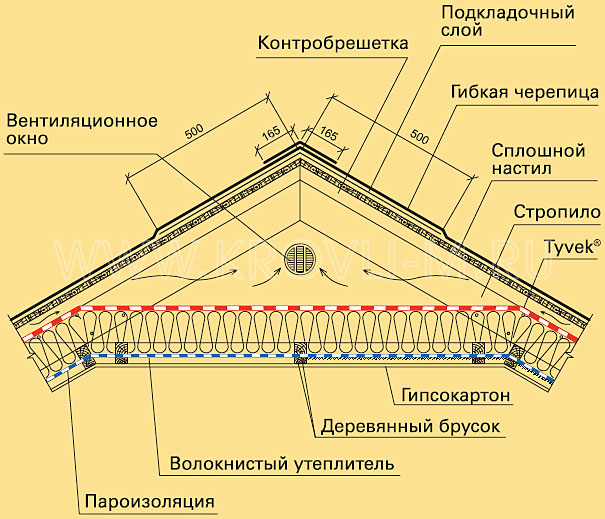

Рис. 6 Вентиляция под коньком
Вентиляция под коньком

В обоих случаях рекомендуется крепить Tyvek® путем проклей ки по периметру прилегания материала по бутил-каучуковой лентой Tyvek® Butyl Tape. Это делается с целью надежного крепления и исключения биения материала в ветровом потоке. В случае вывода Tyvek® на сливной желоб рекомендуется установить обогрев желоба, чтобы удалить снег, который может препятствовать движению воздуха.

В некоторых конструкциях не представляется возможным применение продухов под коньковым элементом кровельного покрытия. В таких случаях возможно организовать вентиляционное отверстие в фронтовой части мансарды (рис. 6), площадь сечения которого должна быть не менее площади сечения вентилируемого зазора.
