Монтаж битумной черепицы Тегола Альпин

Геометрические и физические характеристики

Количество листов в упаковке, шт. 24
Покрываемая поверхность из 1 упаковки, м2 3,45
Количество упаковок на поддоне, шт. 48
Удельный вес покрытия, кг/м2 8,5
Тип битума Битумный компаунд СБС
Размеры листа, мм 1000 x 337 х 3,0
Видимая часть листа, мм 143

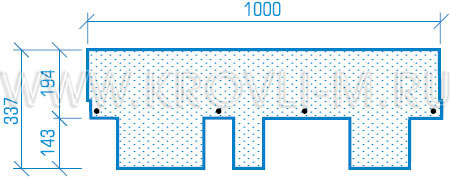

Размеры листа Альпин

Битумную черепицу АЛЬПИН следует укладывать на ровное, чистое, сухое основание. В качестве основания специалисты компании Кровли-М рекомендуют использовать ориентировано-стружечные плиты (ОСП), влагостойкая фанера, железобетонные плиты, обрезные, шпунтованные доски и др. Элементы основания укладывают вразбежку стыков, зазор между ними должен составлять 3-4 мм, перепады по высоте допустимы не более 2 мм.

Разметка крыши

Разметка крыши

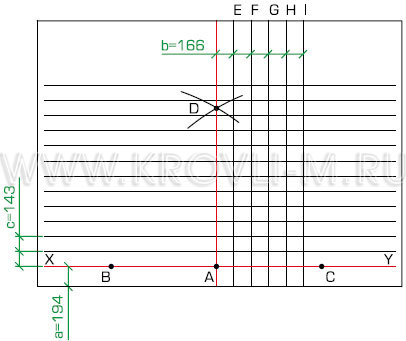

Рис.1
  • при помощи мелованного шнура, необходимо отбить линию XY параллельно коньку на расстоянии 19,4 (а) см от края карниза;
  • отметить середину линии XY точкой A;
  • отметить точки B и C на расстоянии 1,5 м по обе стороны от точки A;
  • используя шнур в качестве циркуля, из точки B на расстоянии примерно 2 м (больше чем АВ, но меньше чем ВС), обозначить дугу над точкой A;
  • сделать аналогичную отметку из точки C;
  • точку пересечения дуг обозначить D;
  • через точки A и D отметить мелованным шнуром центральную линию ската до верха крыши;
  • отбить параллельно AD с шагом 16,6 см (b) вертикальные линии E, F, G, H, I;
  • параллельно линии XY отбить до верха ската горизонтальные линии, расстояние между ними должно составлять 14,3 см (c).

Дополнительная гидроизоляция

Для устройства дополнительного гидроизоляционного слоя кровли применяются рулонные подкладочные материалы.

На кровельные скаты с уклоном менее 30° дополнительную гидроизоляцию укладывают на всю поверхность кровли. При этом гидроизоляционный материал должен лежать рядами параллельно карнизу, ширина продольного нахлеста - 10 см, поперечного - 20 см.

На кровлях с уклоном ската более 30° гидроизоляционный слой необходим только в местах наиболее вероятного образования льда и скопления снега (ендовы, карнизы, стыки с вентиляционными шахтами, дымоходными трубами, мансардными окнами и др.). Вдоль карниза укладывают не менее двух рядов подкладочного материала.

Укладка материала

Укладка материала
Укладка материала
Укладка материала
Рис.2

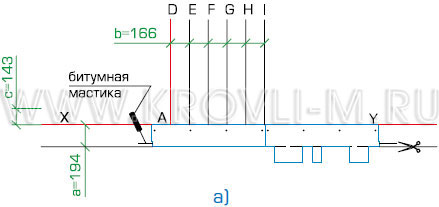

Для устройства начального ряда потребуются листы мягкой кровли Альпин с обрезанными лепестками (шириной 19,4 см). Их укладывают вдоль карниза по обе стороны от линии I. Нижний край гонтов фиксируют битумной мастикой, а верхний - четырьмя гвоздями. Гвозди забивают на расстоянии 5 см от верхней кромки листа (рис. 2а).

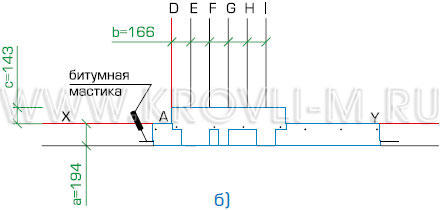

Укладку первого ряда черепицы начинают от линии AD (рис. 2б).

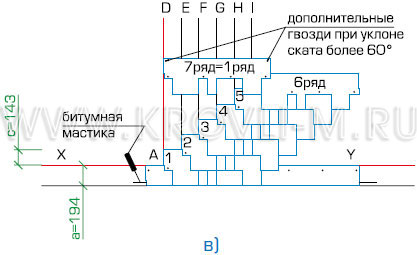

Второй ряд черепицы укладывают от линии E на расстоянии 16,6 см от AD (рис. 2в).

Черепицу третьего, четвертого, пятого и шестого рядов монтируют от линий F, G, Н и I соответственно.

Седьмой ряд черепицы укладывают от той же линии, что и первый – AD.

В таком порядке осуществляют укладку черепицы по всему кровельному скату. На листах черепицы имеются специальные пазы, которые облегчают выравнивание рядов при монтаже покрытия.

Важно:

  1. Оттенок гонтов мягкой кровли в разных партиях (с различными производственными кодами) может несколько различатся. Поэтому на одной крыше специалисты компании Кровли-М рекомендуют использовать битумные листы из одной партии.
  2. Резать черепицу рекомендуется специальным ножом с крючкообразным лезвием.
  3. Защитную пленку с самоклеящегося слоя следует снимать непосредственно перед закреплением листа черепицы.

Фиксация (крепление) листов

Фиксация листов черепицы к основанию осуществляется при помощи гальванизированных кровельных гвоздей улучшенного прилегания. Гвозди (ершенные, крученые) имеют гладкие широкие шляпки диаметром 10 мм, диаметр ножки 3,2 мм. Длина их зависит от вида и толщины обрешетки.

Каждый лист фиксируется четырьмя гвоздями так, чтобы крепежи проходили и через верхний край черепицы нижележащего ряда (рис. 2в).

При укладке черепицы на кровлю с уклоном ската более 60° каждый лист дополнительно закрепляют в верхних углах. Два дополнительных гвоздя забивают на расстоянии 2,5 см от края листа черепицы. Кровельное покрытие Альпин

Важно:

Если монтаж гибкой черепицы осуществляется при температуре воздуха ниже 10°C , внутреннюю сторону листов рекомендуется прогревать при помощи строительного фена.

Следует обратить особое внимание на ендовы и места стыков кровельного покрытия с дымоходными трубами, мансардными окнами и другими конструкциями. Здесь необходима тщательная обработка битумной мастикой.

При использовании мастики в банках ее наносят при помощи шпателя полосами шириной 2-3 см, расстояние между полосами 1,5-2 см. Рекомендуемая толщина слоя мастики 0,5-1 мм. Нанесение мастики более толстым слоем не приводит к улучшению качества склеивания и может негативно отразиться на поверхностях склеиваемых материалов.

Ендова

Ендова

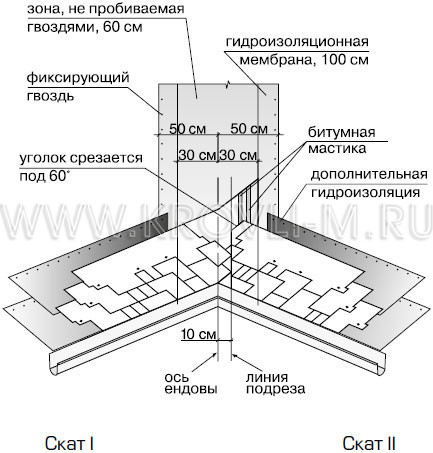

Рис.3

В качестве подкладочного слоя используют гидроизоляционную мембрану шириной 1 м. Ее укладывают вдоль центральной оси ендовы (по 50 см с каждой стороны) и фиксируют гвоздями с шагом креплений 10 см. Фиксация листов черепицы осуществляется при помощи теплового строительного фена (наплавлением) или битумной мастики.

Черепица укладывается способом "подреза". Ее монтаж начинают со ската, который имеет меньший угол уклона или меньшую протяженность (скат I).

  • Параллельно оси ендовы, на расстоянии 30 см от нее на прилегающем скате (скат II) отбивают линию.
  • Лист черепицы, который заходит за ось ендовы со ската I на скат II на расстояние более 30 см обрезают по линии.
  • Гонт фиксируют битумной мастикой или при помощи строительного фена.
  • Так укладывают мягкую кровлю по всему скату I.
  • На скате II на расстоянии 10 см от оси ендовы отбивают линию подрезки.
  • Лист черепицы, который заходит со ската II за линию подрезки, обрезают по ней.
  • На обрезанном крае листа верхний уголок подрезают под углом 60° к оси ендовы (5х3 см, рис. 3).
  • Лист фиксируют битумной мастикой или при помощи строительного фена.
  • Так укладывают черепицу по всей длине ендовы.

Важно:

  1. Не допускается фиксация листов черепицы гвоздями на расстоянии менее 30 см от оси ендовы.

  2. Для защиты нижележащих слоев от повреждений при подрезке следует подкладывать под листы фанеру или другой материал.

Конек

Конек
Рис.4

Выступающие за конек части гонтов верхнего ряда перегибают через него и закрепляют на противоположном скате.

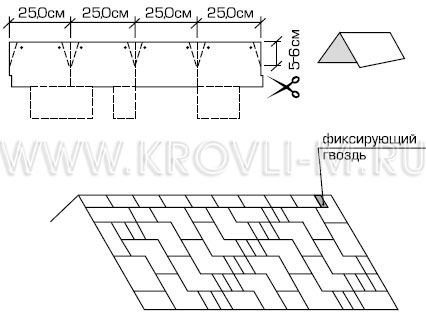

Из листов черепицы АЛЬПИН нарезают коньковые элементы (рис. 4) и укладывают на коньки и ребра внахлест. Ширина нахлестов должна составлять не менее 5 см. Направление укладки зависит от преобладающего направления ветра.

Нижнюю сторону коньковых элементов рекомендуется прогревать при помощи строительного фена – это улучшит их гибкость и прилегание. По периметру их обрабатывают битумной мастикой. Каждый коньковый элемент закрепляют двумя гвоздями. Места вхождения крепежей перекрывают следующим коньковым элементом.

Можно использовать металлические коньки.

Внимание:

При монтаже кровель на крышах, которые имеют особенности, перечисленные ниже, необходима индивидуальная консультация в компании Кровли-М. Мы оценим возможности использования кровельных материалов и дадим рекомендации относительно порядка ведения работ.

  • Чердачное пространство используется под жилое помещение (наличие мансарды).
  • В качестве основания используются не ОСП, фанера или доски.
  • Крыша имеет скаты длиной более 9 м.
  • Укладка черепицы осуществляется при температуре окружающего воздуха ниже 5°С.
  • Устройство кровли в районах, которые отличаются сложными климатическими условиями.
  • Наличие других особенностей в устройстве и эксплуатации крыши.
