Подготовка основания для монтажа гибкой черепицы

1. Особенности укладки основания для мягкой кровли

Монтаж гибкой черепицы Шинглас от ТехноНИКОЛЬ предусматривает подготовку деревянного основания. Материал обязан соответствовать ряду требований.

Древесина должна иметь допустимую влажность и уровень жесткости, достаточный для создания ровной сплошной основы. При укладке доски нужно хорошо подогнать друг к другу, чтобы по высоте разница была не более 1–2 мм.

Для крепления применяют саморезы или ершенные гвозди. Если основанием послужит не обрешетка, а сплошной настил, необходимо оставить зазоры между материалом (выполнить разбежку швов). Это позволит компенсировать линейное тепловое расширение.

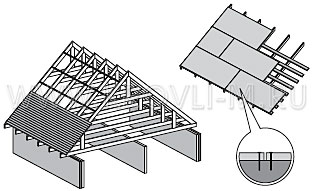

Рис.4
Устройство основания под укладку гибкой черепицы Шинглас

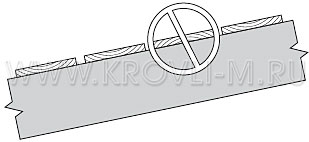

При укладке основания инженеры компании "Кровли-М" советуют убедиться, что выпуклая сторона годовых колец на поверхности древесины смотрит вниз. Эта часть всегда более восприимчива к атмосферной влаге и осадкам. При укладке наружу древесина набухает.

Рис.5
Устройство основания под укладку гибкой черепицы SHINGLAS

Перед монтажом основания нужно отсортировать доски по толщине - более толстые нужно стелить ближе к свесу кровли. В этом случае можно добиться плавной смены толщины деревянного настила. Места стыков нужно размещать на опорах, фиксируя их 4-мя и более гвоздями.

Если используются влажные шпунтованные или обрезные доски, то крепить их следует 2-мя саморезами.

Рис.6
Устройство основания под укладку гибкой черепицы SHINGLAS

2. Усиление кровельного свеса

При монтаже гибкой черепицы Шинглас ТехноНИКОЛЬ свес крыши необходимо усилить. С этой целью используются металлические планки. Их укладывают ребрами на сплошную основу и фиксируют в шахматном порядке специальным крепежом.

Длинные кровельные гвозди забивают, чередуя в шахматном порядке. Между соседними расстояние составляет 12-15 см. Металлические планки соединяют внахлест, перекрывая таким образом от 3 до 5 см. Шаг от гвоздя до гвоздя в этой области равен 2-3 см.

Рис.7
Усиление карнизного свеса

3. Укладка подкладочного ковра

Независимо от типа уклона при обустройстве основания потребуется укладка подкладочного ковра (по всей площади кровли). Для монтажа на ендовах и на кровельных свесах может использоваться самоклеящийся ANDEREP или аналогичный. В ендове подкладочный ковер должен быть не менее метра в ширину. При этом на каждый скат уходит по 50 см материала. Укладывают его без нахлестов, стараясь создать единый слой на всем протяжении ендовы.

Специалисты компании "Кровли-М" напоминают: если такой вариант монтажа невозможен, то материал укладывается с 30-сантиметровым нахлестом друг на друга. Образующийся вверху кровли стык тщательно проклеивается.

Рис.8
Монтаж подкладочного ковра

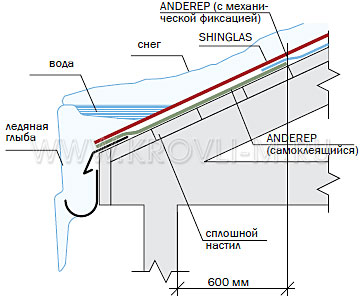

Вдоль кровельного свеса укладывается самоклеящийся подкладочный ковер ANDEREP (подойдет и другой со сходными свойствами). Материал должен полностью покрыть карнизный свес и обеспечить герметизацию дополнительных 60 см. Это 60-сантиметровой участок от внутренней поверхности стены и до конька (рис. 7). Таким образом удается защитить здание, усилив изоляцию в районе карниза. За счет подобной укладки даже при резких колебаниях температуры и влажности снаружи или под кровлей вероятность протечек сводится к нулю. При укладке на кровельном свесе на пару сантиметров не достают до перегиба планки карниза. Оставшаяся часть ската устилается механически фиксируемым ковром ANDEREP или аналогичным.

Монтаж изоляции выполняют параллельно свесу кровли, раскатывая рулон снизу вверх. При укладке формируется продольный нахлест шириной 10, а поперечный – 15 см. В случае создания подкладочных ковров из органических материалов (типа BiCARD) показатель продольного нахлеста увеличивается. Если угол наклона крыши составляет менее 30°, то нахлест увеличивается до 60 см, если больше — до 10 см.

ANDEREP монтируют механическим способом, прибивая к основанию оцинкованными гвоздями. Для этих целей используют крепеж с широкой шляпкой. Шаг между соседними гвоздями равен 20-25 см. Места укладки тщательно обрабатывают мастикой ТехноНИКОЛЬ №23 на 8-10 сантиметров в длину.

Примечание: При монтаже гибкой черепицы Шинглас, имеющей форму БОБРОВЫЙ ХВОСТ, АККОРД, СОНАТА или ТРИО, можно не использовать сплошной подкладочный ковер, укладывая изоляцию исключительно в зонах возможного нарушения герметичности.

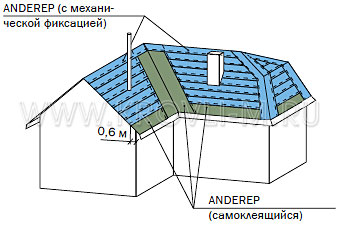

При монтаже мягкой кровли Shinglas достаточно сформировать полосы изоляционного материала 50-сантиметровой ширины по всему периметру; проложить подкладочный ковер шириной в 60 сантиметров от обращенной в сторону помещения поверхности стены в направлении конька (рис. 8); закрепить метровый отрезок в ендове, 1*1 м — в районе кровельных проходок, и полуметровый — по периметру окон мансарды.

Такой вариант монтажа гибкой черепицы ТехноНиколь Шинглас увеличивает срок службы кровли в целом (при условии укладки в СЗФО и ПФО, районах ЮФО, СКФО и ЦФО).

4. Укрепление фронтонного свеса

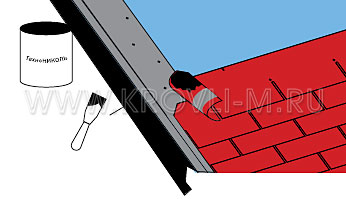

Рис.9
Усиление фронтонного свеса

Дополнительное усиление фронтонного свеса обеспечивается за счет наложения поверх изоляционного ковра металлических торцевых планок. Каждые две соседние образуют 3-5-сантиметровый нахлест, в районе которого шаг крепежа не превышает 2-3 см.

Остальной крепеж забивают в шахматном порядке, чередуя попеременно через каждые 12-15 см. После усиления, непосредственно перед монтажом мягкой кровли Shinglas, на поверхность торцевых планок наносится слой мастики. Угол гонта укорачивается сверху.

5. Подготовка ендовы

Для монтажа черепицы ТехноНИКОЛЬ Шинглас используется два способа подготовки ендовы. Это открытый способ и «подрез».

Открытый способ

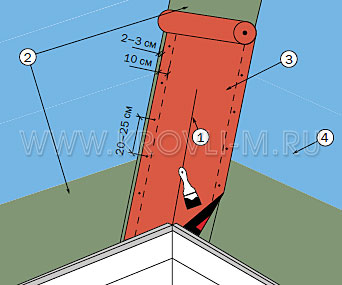

Рис.10
Подготовка ендовы

Инженеры компании "Кровли-М" рекомендуют начинать укладку со специального ковра ТехноНИКОЛЬ (поверх самоклеящегося слоя ANDEREP (2). Материал укладывается строго параллельно оси ендовы (1) с небольшим (2-3 см) горизонтальным смещением. Для лучшего прилегания ендовый ковер обрабатывается битумной мастикой ТехноНИКОЛЬ (3). Обработке подлежит участок с внутренней стороны, на 10 см отступающий от краев по периметру.

В этом случае при укладке битумной черепицы изоляционный ковер можно заменить металлическим листом. Это особенно актуально в жарких регионах. Несмотря на преимущественную засушливость жаркого климата, поверхность листа должна быть обработана антикоррозионным составом.

Изоляционный ковер или металлический лист закрепляются при помощи кровельных гвоздей. От края листа в пределах 2-3 см стоит сделать отступ. Шаг между забиваемыми гвоздями составляет 20-25 см.

При укладке ендового ковра стоит следить за отсутствием нахлестов. Поверхность изоляции должна быть ровной на всем протяжении ендовы. Если нахлест все же имеется, то его ширина не должна превышать 30 см. Нужно также позаботиться о тщательной проклейке стыка.

«Подрез»

Эта техника перед укладкой гибкой черепицы не предусматривает создание ендового изоляционного ковра. Остальную информацию об обустройстве кровли смотрите в п. 5.

6. Разметка ската крыши

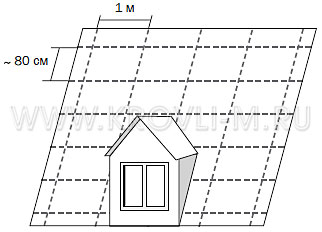

Рис.11
Разметка ската

Наличие линий разметки облегчает монтаж ТехноНИКОЛЬ SHINGLAS. При укладке они выполняют функции направляющих, помогая размещать материал ровно в горизонтальной и вертикальной плоскостях. Особенно это актуально в случае со скатом сложной формы.

Расстояние между вертикалями не должно превышать размер гибкой черепицы Шинглас. Шаг должен быть приблизительно 80 см - обычно пять рядов. Но они играют роль направляющих. Не стоит использовать их в качестве шаблона, в соответствии с которым укладывается кровля.
