Монтаж софитов

В малоэтажном строительстве чаще всего оборудуются такие типы кровли, как чердачная (неотапливаемое помещение, подкровельное пространство не имеет слоя утеплителя, утеплитель расположен только на потолке помещения под кровлей) и мансардная (полноценное жилое отапливаемое помещение, которое имеет дополнительный слой теплоизоляции под кровельным покрытием).

Любой тип кровли нуждается в вентиляции, но к мансардным кровлям со слоем утеплителя это относится в первую очередь. Это связано с тем, что для жилых помещений требуется полноценная вентиляция. В противном случае слой теплоизоляции может накопить влагу и потерять свои теплоизоляционные свойства.

Обеспечить необходимый вентиляционный поток в подкровельном пространстве помогут софиты для сайдинга Деке.

Расчет количества перфорированных софитов Деке

Расчет количества софитов, необходимых для монтажа на карниз крыши, производится исходя из общей площади подкарнизного пространства и полезной площади софитов Docke (каждая панель имеет 0,93 кв. м. полезной площади).

Для обеспечения правильной вентиляции подкровельного пространства необходимо обеспечить площадь вентиляционных отверстий в соотношении 1/150 к общей площади кровли. При расчетах стоит учитывать площадь всех других вентиляционных отверстий в кровле (слуховые окна и т.п.). Их площадь необходимо вычесть из результата соотношения 1/150.

Технология расчета выглядит следующим образом:

(( S кр / 150) – S вен)/0,0015 = N соф , где

S кр – площадь всей кровли в м2,
S вен – площадь других вентиляционных отверстий в м2,
N соф – количество перфорированных софитов, площадь сквозных отверстий в которых равна 1500 мм2 (или 0,0015 м2), при длине панели в 3050 мм.

Соффиты с центральной перфорацией имеют площадь сквозных отверстий в 3 раза меньшую по отношению к стандартным перфорированным софитам. То есть коэффициент 0,0015 следует заменить на 0,0005 при расчете количества софитов с центральной перфорацией.

Инженеры компании "Кровли-М" рекомендуют размещать перфорированные софиты по периметру кровли равномерно (например, через один или два сплошных софита в зависимости от требуемого количества).

Основные требования к монтажу софитов

Свес кровли может иметь различную конфигурацию, поэтому важно помнить ряд основных требований производителя при монтаже софитов Деке (Docke):

  1. Установка софитов на открытом свесе без промежуточной опоры панелей возможна в том случае, если ширина свеса не превышает 40 см. Если ширина свеса предполагает большее расстояние – необходимо оборудование дополнительной опоры (смотрите рис. 52а). В регионах со значительной ветровой нагрузкой дополнительная опора оборудуется в любом случае, здесь минимальное расстояние между крепежом не должно превышать 20 см.
  2. Монтаж софитов на карнизе крыши вплотную к кровельному покрытию (когда софит соприкасается с металлочерепицей или другим видом кровельного материала вплотную с обратной стороны кровли) не допускается.
  3. Задача монтажа софитов заключается в том, чтобы закрепить панель софита между двух удерживающих профилей, один на свесе кровли, второй на стене дома.
  4. Монтировать панели софитов можно как на строящемся, построенном, так и на уже эксплуатирующемся здании. При этом температура окружающей среды не должна быть ниже -10° C (при этой температуре сайдинг становится хрупким и в процессе монтажа может легко повредиться).
  5. Основание должно быть прочным, то есть гнилые доски при монтаже на старой кровле следует заменить.
  6. Лучше всего софиты монтировать до завершения установки рядового вертикального сайдинга. В этом случае вы получаете точное место установки финишного профиля в верхней части стены.
  7. Если монтаж софитов Деке осуществляется на веранде, крыльце и т.п., все коммуникации и электрическая проводка должны быть проложены заранее, до начала работ с софитами.
  8. Установку принимающих профилей инженеры компании "Кровли-М" рекомендуют начинать со свеса кровли.
  9. Основные способы крепления софитов обозначены на рис.52. Вы можете использовать и другие монтажные профили для установки софитов в зависимости от конструкции вашей кровли.

Варианты крепления софитов

Рис. 52. Варианты крепления софитов: а — на открытом свесе крыши; б — на закрытом свесе крыши; 1 — софит; 2 — J-фаска Docke (целая или разрезанная); 3 — прижимной профиль (изготавливается из J-профиля); 4 — J-профиль; 5 — молдинг Деке; 6 — дополнительный брусок.

Технология монтажа софитов Деке (Docke)

Работы начинаются с установки принимающего профиля на свесе кровли. Это могут быть, например, J-профили или J-фаска. С помощью уровня устанавливают высоту крепления ответного профиля (J-профиль или молдинг Docke) на стене, если свес кровли открытый. В случае с закрытым свесом, ответный профиль может быть закреплен на досках свеса вплотную к стене.

Теперь софит необходимо отрезать по длине полученного проема между монтажными профилями за минусом технического зазора для установки соффита (зазор определяется опытным путем при установке первой панели).

Одним концом соффит заводится в принимающий профиль (чаще всего тот, что на стене) до упора, после чего заводится второй конец в противоположный профиль. При этом допускается незначительный отгиб принимающего профиля. При чрезмерном усилии профиль может деформироваться. Вторая и последующие панели софитов устанавливаются аналогичным способом с обязательным сцеплением с замком предыдущей панели.

Возможен и другой способ установки софитов, который предполагает вставку панелей между ответными профилями, один из которых закреплен слабо, так, чтобы можно было беспрепятственно вставлять панель и протягивать ее до места установки. Соффит устанавливается на свое место и крепеж ответной планки добивают или докручивают до конца.

Дополнительное крепление при монтаже софитов на карниз крыши может не потребоваться, если в регионе строительства нет больших ветровых нагрузок и ширина между ответными профилями не превышает 40 см. Во всех остальных случаях панель крепится к основанию с шагом в 20 см.

Соединение соффитных

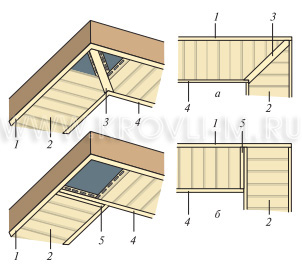

Рис. 53. Соединение подшивки карниза (софитов) на углах: а — на косой угол; б — на прямой угол; 1 — карнизный принимающий профиль; 2 — софит Docke; 3 — Н-профиль или два J-профиля; 4 — пристенный принимающий профиль; 5 — J-профиль.

Оформление углов

Соединить софиты можно под прямым или косым углом – смотрите рисунок 53.

Косой угол оборудуется с помощью H-профиля или двух J-профилей, состыкованных между собой «спина к спине». H-профиль (или J-профили) устанавливается по диагонали угла, соединяя углы принимающих профилей соффитов. Наилучший внешний эффект получается, если расположить рисунок панелей софитов так, чтобы углубления образовывали букву V, то есть выходили как лучи из одной точки (смотрите рис. 53а).

В случае с прямым углом, один из пристенных крепежных профилей продолжает свою линию до ответного профиля на свесе кровли, а к нему с обратной стороны в пролете свеса крепится еще один принимающий J-профиль для завершения примыкающей плоскости софитов, упирающихся в этот угол (смотрите рисунок 53б).

Пример устройства софита над открытой верандой

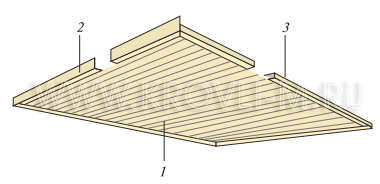

Рис. 54. Пример устройства софита над открытой верандой: 1— соффит; 2 — фаска; 3 — J-профиль или молдинг.

Монтаж софитов Деке на большой площади

Соффиты могут монтироваться не только на свесе кровли, но и на крыльце, веранде или других конструкциях.

В этом случае технология их монтажа практически не отличается от способа монтажа софитов на карнизе крыши (см. рис. 54 и требования выше). Однако, специалисты компании "Кровли-М" напоминают несколько важных моментов:

  • Если направление укладки панелей соффитов совпадает с направлением балок (панели софитов будут располагаться вдоль балок), то необходимо оборудовать обрешетку перпендикулярно балкам.
  • Если направление укладки панелей софитов предполагается перпендикулярно направлению балок, то крепление без обрешетки возможно только в случае, если пролеты между балками не превышают 50 см. В противном случае необходимо организовать два дополнительных слоя обрешетки (обрешетка и контробрешетка), чтобы последний слой был перпендикулярен направлению укладки софитов.
