Установка обрамлений оконных и дверных проемов

Одно из самых слабых и уязвимых мест при монтаже винилового сайдинга Деке (Docke) – проемы в местах расположения окон и стен. Здесь влага может проникать под обшивку, поэтому необходимо уделять их защите максимальное внимание.

Для этого по периметру проема создается защитный слой в виде фартука из кровельной стали или алюминиевой фольги. Если подобный вариант кажется дорогостоящим, то можно использовать обычный рубероид.

Монтаж угловых профилей

Рис. 21. Монтаж угловых профилей сайдинга Деке на углы непрямоугольного вида

Первым монтируют нижний фрагмент фартука. Крепеж размещают по верхней кромке. Нижнюю часть не фиксируют, чтобы под нее можно было завести рядовой сайдинг. Это обеспечит отвод воды с фартука на сайдинг.

Боковые полосы закрепляются поверх нижней, а заканчивается монтаж установкой верхней полосы поверх боковых. По опыту инженеров компании "Кровли-М", такая конструкция гарантирует сток воды по фартуку и ее беспрепятственный отвод. Повысить гидроизоляционные свойства фартука можно посадив его элементы на силиконовый герметик.

Важный нюанс: крепление профиля сайдинга или подложки под него нельзя осуществлять непосредственно на дверной или оконный блок. В этом случае, если возникнет необходимость ремонта, то придется разбирать обшивку из сайдинга.

Установка наличников сайдинга Docke

В случае, когда окно располагается вровень со стеной, проемы оформляют наличниками Docke. Такой вариант является наиболее практичным и функциональным.

Первым делом при монтаже винилового сайдинга Деке по периметру окна закрепляют небольшие фрагменты стартового профиля длиной около 80 мм каждый. Отрезки монтируются замковой частью внутрь проема с зазором в 2-3 см от его внутреннего края. Между фрагментами, расположенными на одной стороне проема, должно быть не более 30 см.

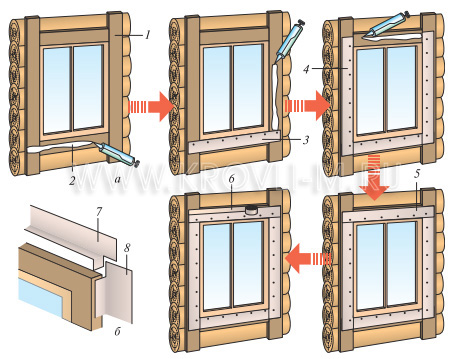

Рис. 22. Гидроизоляция дверных и оконных проемов: а — вровень со стеной; б — выступающего из стены; 1 — контробрешетка; 2 — герметик из силикона; 3 — нижний стальной фартук; 4 — боковой стальной фартук; 5 — верхний стальной фартук; 6 — герметик или алюминиевый скотч; 7 — верхний Г-образный фартук из кровельной стали; 8 — боковой Г-образный фартук из кровельной стали.

Далее заготавливают 4 наличника – 2 горизонтальных и 2 вертикальных. Длина элементов, предназначенных для верхней и нижней частей проема, должна быть на 2 высоты наличника больше ширины окна или двери. Размер двух боковых фрагментов определяется по той же схеме – 2 высоты наличника плюс высота обрамляемого проема.

Верхний горизонтальный наличник с обоих концов обрезают под углом 45 градусов, после чего делают небольшие продольные разрезы около 20 мм длиной. В этом месте винил отгибают вниз, получая «язычки», которые в готовой конструкции будут отводить влагу из верхнего фрагмента в боковые.

Обрамление оконных проемов

Рис. 23. Обрамление оконных проемов при помощи наличников Деке, без откосов

Боковые элементы тоже обрезают под углом 45 градусов, но только с нижнего края. В верхней части подрезают внутреннюю плоскость наличника, чтобы обеспечить беспрепятственное вхождение в нее «язычка» верхнего горизонтального фрагмента.

Монтаж обрамления начинают с нижнего наличника. Для этого под заранее установленный фиксирующий профиль вводят загиб внешнего края наличника, который фиксируют гвоздями или саморезами через монтажное отверстие.

Далее устанавливают один из боковых наличников. Делается это обязательно поверх нижнего горизонтального элемента, для чего его фиксирующий профиль подрезают с обратной стороны примерно на 20 мм.

Верхний наличник монтируют поверх уже закрепленного бокового фрагмента. Последним при монтаже сайдинга Docke устанавливается второй боковой наличник, внутрь которого вводят отогнутые «язычки» верхнего горизонтального элемента.

В месте стыковки наличников обязательно оставляют небольшой зазор для компенсации теплового расширения. Величина зазора определяется размером проема и, соответственно, длиной используемых наличников. При обрамлении небольших проемов зазор можно не оставлять, так как в этом случае для компенсации расширения достаточно будет перфорированных монтажных отверстий наличника.

Околооконные профили Docke

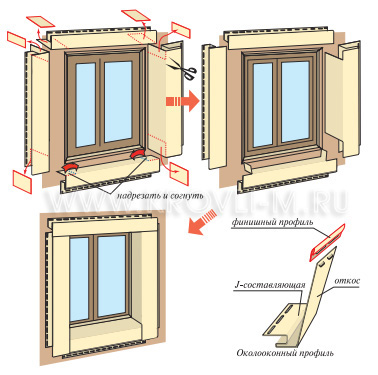

Околооконный профиль Docke применяется в тех случаях, когда оконный проем оказывается заглубленным относительно внешней поверхности стены. Величина заглубления с учетом обрешетки может достигать 200 мм.

По сути, околооконный профиль это тот же наличник, дополненный виниловым откосом, который прикрывает место стыковки оконного или дверного проема со стеной дома. Отсюда и небольшие различия в технологии отделки фасада сайдингом. Основные этапы те же, только добавляется подрезка откосной части профиля – в ней делаются специальные насечки, которые обеспечивают более надежную фиксацию околооконного профиля.

Монтаж начинают с установки верхнего профиля, предварительно подрезав его виниловую полку. Размер подреза определяется по длине верхнего откоса, уменьшенной на два температурных зазора. Их величина определяется исходя из длины профилей и погоды. Если монтаж сайдинга Деке производится в жару, то размер зазоров принимается минимальным. И наоборот, чем холоднее на улице, тем больше должны быть зазоры.

Нижний профиль перед монтажом тоже подрезается. Единственное отличие в том, что подрезанная часть полки не удаляется, а загибается на боковые откосы стен. Благодаря такому решению можно обойтись без привычного отлива.

После этого инженеры компании "Кровли-М" советуют приступать к монтажу боковых профилей. В процессе эксплуатации они практически не расширяются, поэтому в местах их стыковки с откосом верхнего элемента температурный зазор не оставляют. Его делают только в нижней части окна, где боковые профили соединяются с нижней частью конструкции обрамления. При этом отогнутые фрагменты винилового откоса позволяют скрыть образовавшуюся щель.

Важная деталь: левую приоконную панель при монтаже необходимо на 10-12 мм сместить вправо, то есть к середине проема. Также следует поступить и с правым боковым профилем, который должен быть сдвинут влево. Если этого не сделать, то при снижении температуры откос верхней планки может выскочить из соединительного узла.

Для дополнительной герметизации обрамления применяют силикон. Им заполняют конструктивные швы. Однако при работе с окнами большого размера пользоваться силиконом следует с осторожностью. Эластичность данного материала имеет свои пределы, поэтому при высоких температурах, когда расширение виниловых элементов становится особенно заметным, силикон может стать причиной деформации обрамления.

Обрамление оконных и дверных проемов

Рис. 24. Обрамление дверных и оконных проемов околооконными профилями

Резные наличники Docke

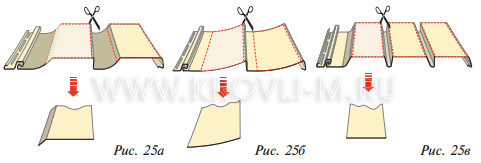

Интересный вариант обрамления получается при использовании резного наличника Docke. Его сборка начинается с подготовки цветной вставки. Она представляет собой полосу шириной от 70 до 85 мм. Ее вырезают из плоской части сайдинга типа D4,5D или D5C. Также в качестве исходного материала можно использовать сплошные соффиты.

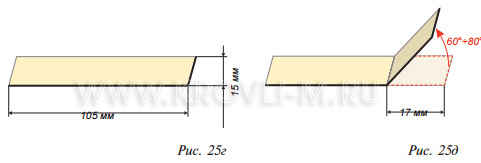

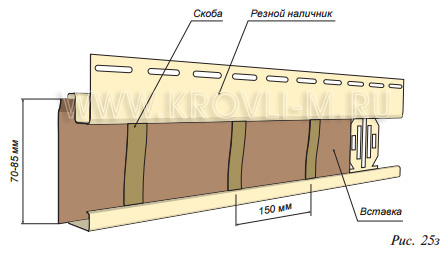

Внутри наличника вставка крепится с помощью скоб. Их также делают из некондиционных обрезков сайдинга. Скобы – это полоски размером 15х105 мм, края которых отогнуты примерно на 17 мм.

Декоративная вставка устанавливается внутрь наличника и закрепляется скобами, отгиб которых располагается напротив монтажной части наличника. Оптимальный шаг скоб – 150 мм. Это позволяет надежно зафиксировать ставку в наличнике.

Завершает монтаж резного наличника подготовка дренажных отверстий диаметром 4-6 мм. Их делают по бокам горизонтальных элементов – под вертикальными полосками. Дренажных отверстий должно быть как минимум 2, но не более 4.

Обрамление оконных и дверных проемов

Наличники с откосами Docke

Установка наличников с откосами DockeУстановка наличников с откосами Docke

Установка наличников с откосами Docke

Монтаж наличников с откосами начинают с установки финишного профиля. Его крепят непосредственно к стене по периметру проема. В первом креплении саморез размещается в верней части монтажного отверстия. Между его шляпкой и панелью оставляется небольшой зазор – около 1 мм. В дальнейшем саморезы устанавливаются по центру отверстий с шагом 20-40 см и закручиваются до конца. На стыках панелей оставляют тепловые зазоры, величина которых определяется по длине элементов.

Установка наличников с откосами DockeУстановка наличников с откосами Docke

Установка наличников с откосами DockeУстановка наличников с откосами Docke

Далее подготавливают наличник. На его откосе делают насечки для фиксации. Затем откос вставляют в финишный профиль и крепят к стене. Наличник фиксируют с помощью планки, которая в дальнейшем будет использоваться для монтажа рядового сайдинга.

Установка Н-профилей

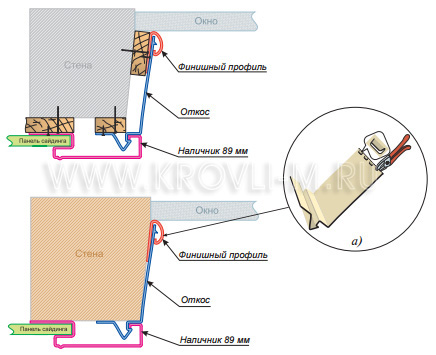

Рис. 27. Схема монтажа откосов и наличников Docke

При необходимости, заказать монтаж сайдинга Docke вы можете в компании "Кровли-М" - у нас работают опытные инженеры и монтажники.
