Монтаж кровельной вентиляции Krovent (Кровент)

Монтаж кровельного вентиля Base-KTV

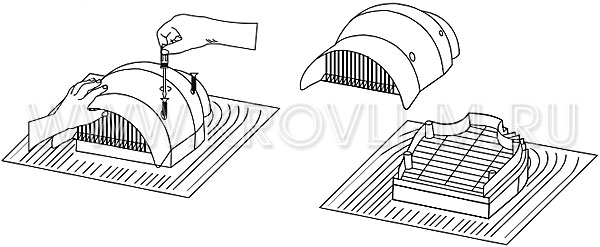

1. Отвинтите четыре самореза, которыми крепится колпак вентиля. Снимите колпак.
Монтаж кровельного вентиля Base-KTV

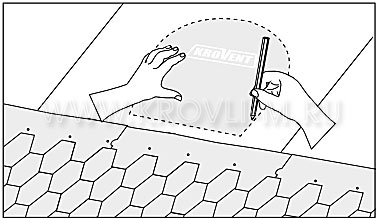

2. Положите трафарет проходного элемента на поверхность кровли и обведите его. Отверстие для кровельного вентиля Base-KTV

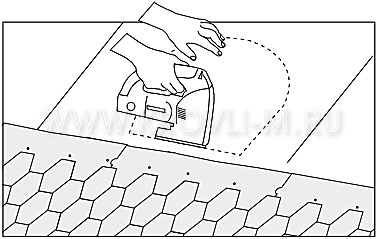

3. Точно по контуру вырежьте лобзиком отверстие в кровле. Вырезание отверстия в кровле

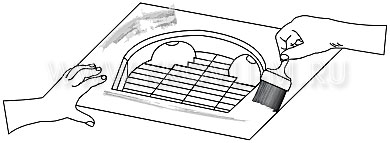

4. На нижнюю поверхность вентиля нанесите битумный клей. Нанесение битумного клея

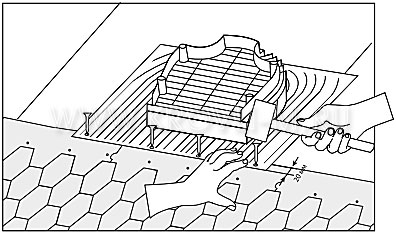

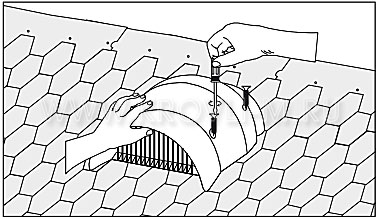

5. Приложите вентиль к поверхности кровли так, чтобы его передний край на 20 мм заходил на гибкую черепицу. Прикрепите его кровельными гвоздями через имеющиеся по краям отверстия. Схема по монтажу кровельного вентиля Base-KTV

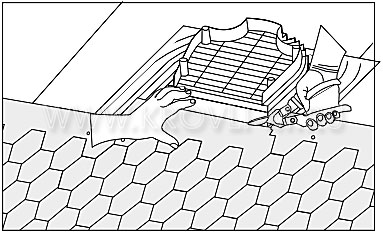

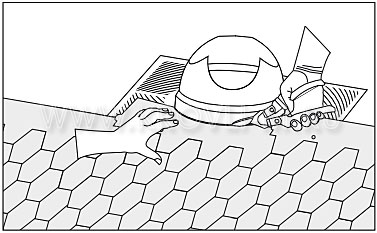

6. При укладке черепицы, как отмечают специалисты компании Кровли-М, аккуратно подрезайте ее по линии ворота проходного элемента. Монтаж черепицы
7. Четырьмя саморезами привинтите колпак вентиля. Установка колпака вентиля

Монтаж кровельного вентиля Base-KTV SeamRoof

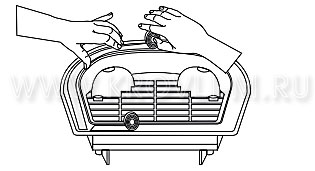

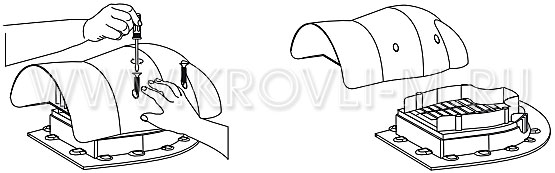

1. Отвинтите четыре самореза и снимите колпак кровельного вентиля.
Схема по монтажу кровельного вентиля Base-KTV SeamRoof

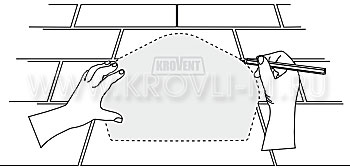

2. По трафарету очертите на кровле контур для выпиливания отверстия. Монтаж кровельного вентиля Base-KTV SeamRoof
3. На нижнюю сторону элемента приклейте уплотнитель (две части). Непосредственно перед приклеиванием снимите с уплотнителя защитную пленку. Приклеивать начинайте с верхней части кровельного вентиля. Приклейка уплотнителя

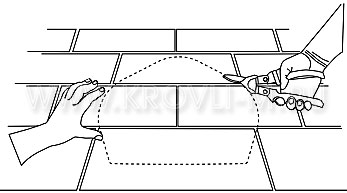

4. При помощи ножниц или лобзика вырежьте в кровле отверстие строго по нарисованному контуру. Вырезание отверстия в мягкой кровле

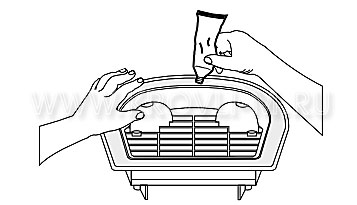

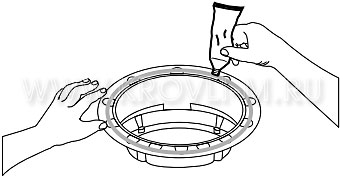

5. На резиновый уплотнитель нанесите силиконовый герметик. Нанесение силиконового герметика

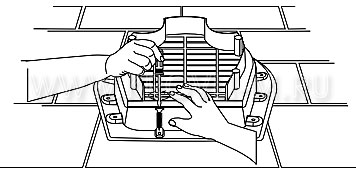

6. Над отверстием установите проходной элемент и прикрепите его саморезами. Установка проходного элемента на кровлю

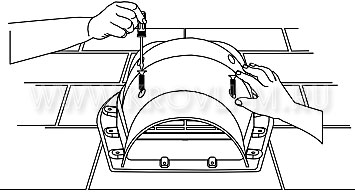

7. Привинтите колпак вентиля. Установка колпака вентиля

Монтаж кровельного вентиля Base-KTV WaveRoof

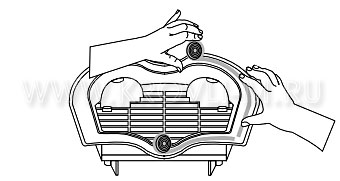

1. Перед началом монтажа следует снять колпак вентиля, для этого вывинтите фиксирующие его саморезы.
Схема по монтажу кровельного вентиля Base-KTV WaveRoof
2. Приложите к металлочерепице трафарет и обведите его. Монтаж кровельного вентиля Base-KTV WaveRoof
3. Приклейте резиновый уплотнитель (две части) на нижнюю сторону вентиля. На уплотнителе имеется защитная пленка, ее удаляют перед приклеиванием. Начинайте приклеивать с верхней части элемента. Приклейка уплотнителя

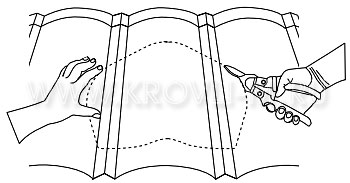

4. По обозначенному контуру вырежьте в кровле отверстие. Для резки металлочерепицы используйте лобзик или ножницы. Вырезание отверстия в металлочерепице

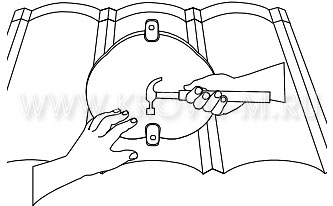

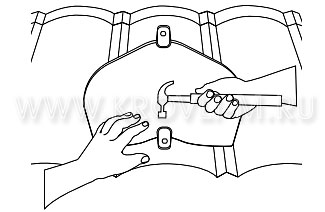

5. Вверху и внизу отверстия с помощью молотка насадите на металлочерепицу клипсы (в комплект не входят). Клипсы следует располагать так, чтобы через них проходили саморезы при закреплении вентиля. Монтаж вентиляции Krovent

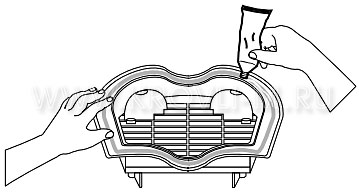

6. На резиновый уплотнитель нанесите силиконовый герметик. Инструкция по монтажу вентиляции Кровент

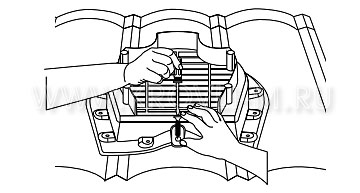

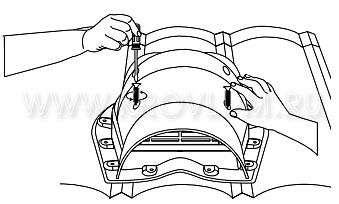

7. Установите над отверстием проходной элемент. Закрепите его в верхней и нижней части саморезами через клипсы. Монтаж кровельной вентиляции
8. Закрепите вентиль саморезами через остальные отверстия. При необходимости для плотного прижатия вентиля к металлочерепице используйте дополнительные клипсы. Монтаж вентиляции кровли
9. Четырьмя саморезами привинтите колпак вентиля.

Монтаж конькового элемента Pipe-Cone

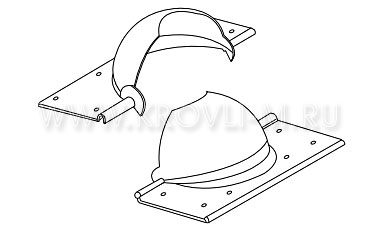

1. Соберите из двух частей основание элемента, для этого одну часть аккуратно вставьте в другую сверху вниз. Инструкция по монтажу конькового элемента Pipe-Cone

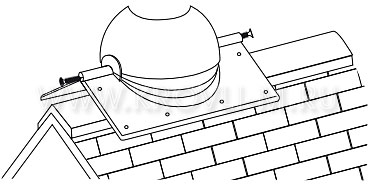

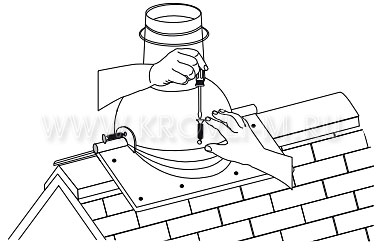

2. Установите коньковый элемент поверх конька кровли. Закрепите его основание под нужным углом при помощи двух черных саморезов 3,8х41. Монтаж конькового элемента Pipe-Cone

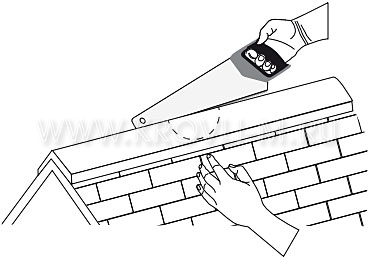

3. Вырежьте в коньке отверстие. Вырезание отверстия на кровле

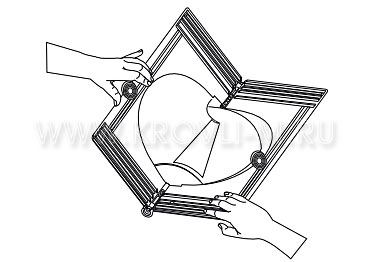

4. На нижнюю сторону конькового элемента приклейте уплотнитель: по бокам короткий, а вдоль торцов длинный в два ряда. Перед приклеиванием снимите с уплотнителя защитную пленку. Если уплотнитель оказался слишком длинным, можно его подрезать. Установка уплотнителя на коньковый элемент

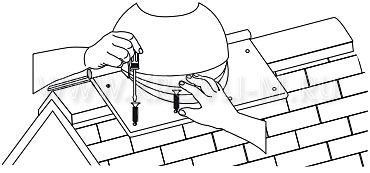

5. Установите коньковый элемент на конек, плотно прижмите его к кровле. Закрепите основание элемента саморезами (используйте 12 черных саморезов 4,2?70). Установка проходного элемента на конек кровли
6. На проходной элемент установите вертикально трубу Pipe-VK. Зафиксируйте ее четырьмя кровельными саморезами. Установка на проходной элемент в вертикальном положении трубы Pipe-VК

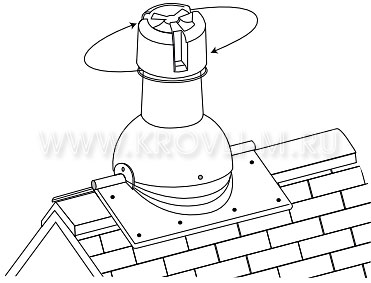

7. При необходимости на трубу установите кровельный колпак HupCap, который вы можете купить в компании Кровли-М. Поверните его по часовой стрелке до прочного соединения с трубой. Монтаж вентиляции кровли

Монтаж основания вентиляционных труб Base-VT

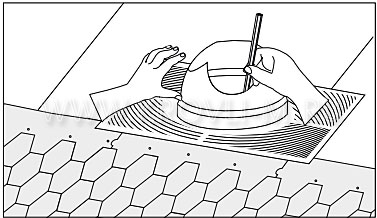

1. Приложите проходной элемент к поверхности кровли так, чтобы его край заходил на 20 мм на гибкую черепицу. Начертите контур отверстия для выпиливания. Инструкция по монтажу основания вентиляционных труб Base-VT

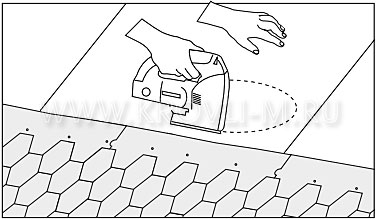

2. Точно по контуру выпилите лобзиком отверстие в кровле. Монтаж основания вентиляционных труб Base-VT

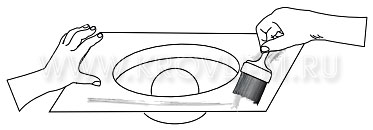

3. На нижнюю поверхность элемента нанесите битумный клей. Нанесение битумного клея

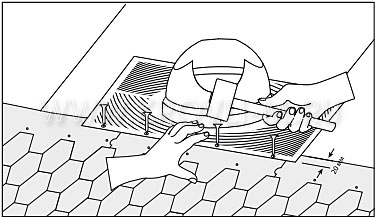

4. Проходной элемент установите на кровлю с учетом буквенного значения на его основании и угла уклона ската. Элемент устанавливают нужной буквой к коньку крыши: при уклоне 55,0 ° - 42,5 ° – А, 42,5 ° - 30,0 ° – В, 20,0 ° - 10,0 ° – С, 32,5 ° - 20,0 ° – D. Закрепите основание элемента кровельными гвоздями через специальные выемки. Установка проходного элемента на скат кровли

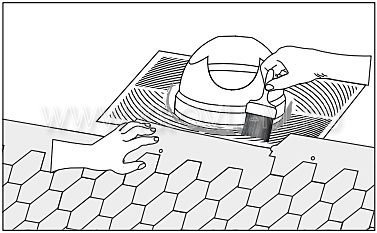

5. Нанесите на верхнюю сторону основания битумный клей. Подходящую к вороту основания черепицу аккуратно подрезайте так, чтобы она ложилась впритык к элементу. Нанесение битумного клея вокруг основания Нанесение битумного клея
6. Установите на элемент вертикально универсальную трубу Pipe-VT. Зафиксируйте ее при помощи четырех кровельных саморезов. Монтаж основания вентиляционных труб Base-VT
7. При необходимости установите на трубу кровельный колпак HupCap. Колпак плотно прикрепите к трубе поворотом по часовой стрелке. Монтаж вентиляции кровли

Монтаж основания вентиляционных труб Base-VT SeamRoof

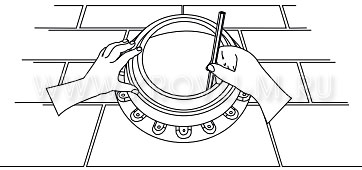

1. Приложите основание трубы к кровле, очертите по ее внутренней стороне контур отверстия для выпиливания. Инструкция по монтажу основания вентиляционных труб Base-VT SeamRoof

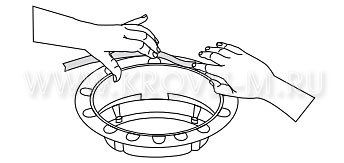

2. На нижнюю поверхность основания приклейте уплотнитель. Начинайте приклеивать с нижней стороны элемента, предварительно аккуратно снимайте с уплотнителя защитную пленку. Монтаж основания труб Base-VT SeamRoof

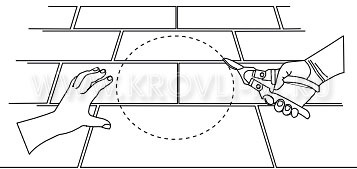

3. При помощи ножниц или лобзика вырежьте в кровле отверстие по контуру. Отверстие в фальцевой или мягкой кровле

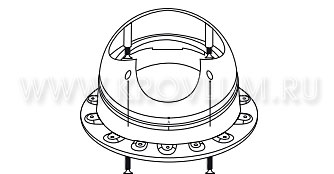

4. Установите на основание полусферу так, чтобы риска полусферы с буквенным значением совпадала с риской на основании. Привинтите полусферу изнутри четырьмя черными саморезами 3,8х41. Буквы обозначают диапазон углов уклона кровельного ската:
Положение «С»: диапазон 20,0° --- 10,0°
Положение «D»: диапазон 32,5° --- 20,0°
Положение «А»: диапазон 55,0° --- 42,5°
Положение «В»: диапазон 42,5° --- 30,0°

Установка полусферы на основание кровли
5. На приклеенный уплотнитель нанесите силиконовый герметик. Нанесение силиконового герметика

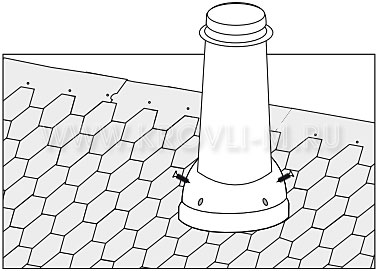

6. Установите основание трубы над отверстием, прикрепите его кровельными саморезами. Установка проходного элемента на кровлю

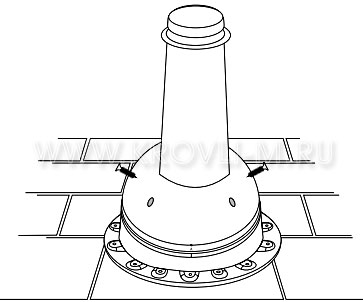

7. На полусферу установите вертикально универсальную трубу Pipe-VT. Прикрепите ее к полусфере четырьмя кровельными саморезами. Монтаж вентиляции кровли

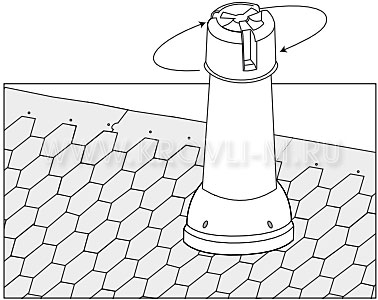

8. На трубу можно установить кровельный колпак HupCap. Колпак помещают на верхнюю часть трубы и поворотом по часовой стрелке плотно соединяют с ней. Установка кровельного колпака

Монтаж основания вентиляционных труб Base-VT WaveRoof

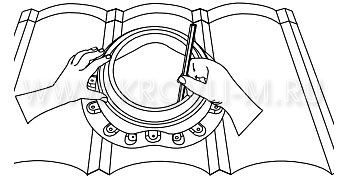

1. Поставьте основание трубы на кровлю, по его внутренней стороне начертите на металлочерепице контур отверстия для выпиливания. Инструкция по монтажу основания вентиляционных труб Base-VT WaveRoof

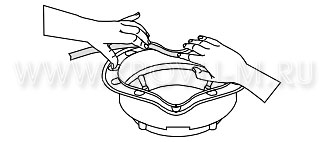

2. На нижнюю поверхность проходного элемента приклейте резиновый уплотнитель. На уплотнителе имеется защитная пленка, ее снимают непосредственно перед приклеиванием. Монтаж основания вентиляционных труб Base-VT WaveRoof

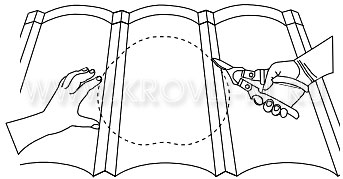

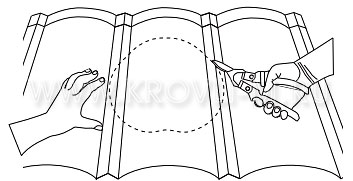

3. По начерченному контуру выпилите лобзиком или вырежьте ножницами отверстие в металлочерепице. Прорезание отверстия в металлочерепице

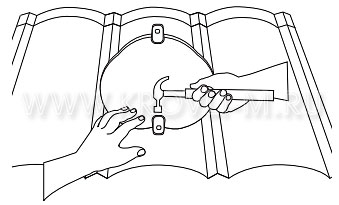

4. В нижней и верхней части отверстия с помощью молотка насадите на металлочерепицу клипсы. Через них должны пройти саморезы при закреплении проходного элемента. Монтаж кровельной вентиляции Кровент

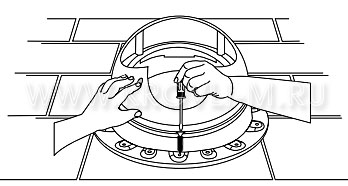

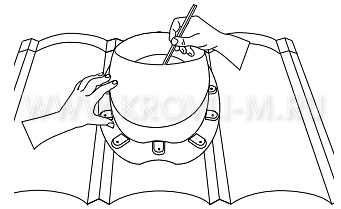

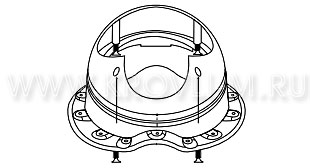

5. В зависимости от уклона кровли совместите полусферу с основанием так, чтобы риски на них совпадали. Руководствуйтесь при этом буквенными обозначениями на полусфере: С – для угла уклонакровли от 20° до 10°, D – от 32,5° до 20°, А – от 55° до 42,5°, В – от 42,5° до 30°. Зафиксируйте полусферу с внутренней стороны четырьмя черными саморезами 3,8х41. Монтаж вентиляции Кровент

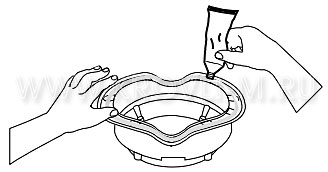

6. На резиновый уплотнитель нанесите силиконовый гермет. Нанесение силиконового герметика на резиновый уплотнитель

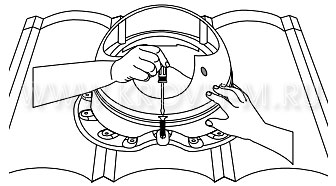

7. Установите элемент над отверстием и закрепите его двумя саморезами в верхней и нижней части. Саморезы должны пройти через клипсы. Установка проходного элемента
8. Ввинтите саморезы в остальные отверстия основания. При необходимости (в местах сильного отклонения профиля) обеспечьте плотное прижатие основания к металлочерепице с помощью дополнительных клипс. Монтаж кровельной вентиляции Кровент

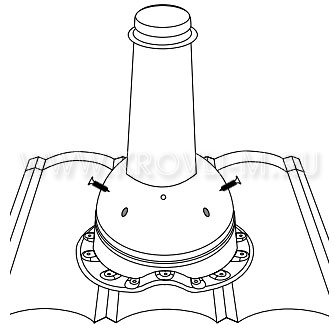

9. Вертикально установите трубу Pipe-VT, прикрепите ее к проходному элементу четырьмя кровельными саморезами.

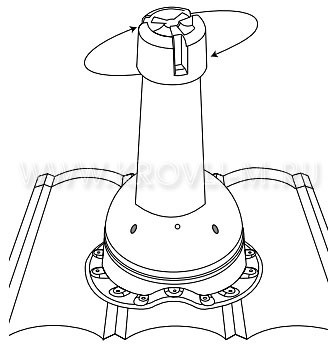

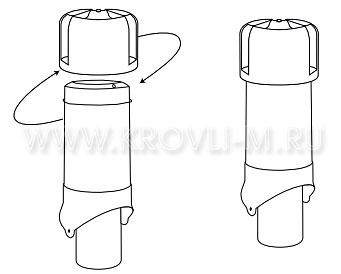

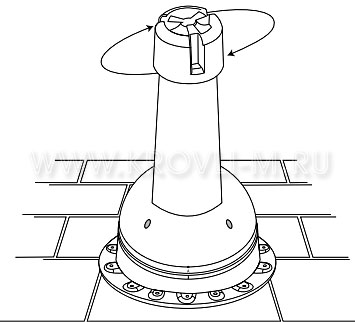

10. При использовании кровельного колпака HupCap установите его на трубу. Плотно зафиксируйте колпак на трубе поворотом по часовой стрелке. Установка кровельного колпака HupCap на трубу

Монтаж основания вентиляционных труб KROVENT Base-VT Wave 125/150

1. Поставьте основание проходного элемента на металлочерепицу. По внутренней стороне элемента очертите на кровле контур отверстия для выпиливания. Инструкция по монтажу основания вентиляционных труб KROVENT Base-VT Wave

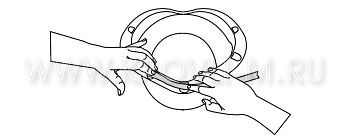

2. Наклейте на нижнюю сторону элемента уплотнитель, предварительно удалив с него защитную пленку. Приклеивать начинайте с нижней части основания. Монтаж основания вентиляционных труб KROVENT
3. По контуру вырежьте ножницами или выпилите лобзиком отверстие в металлочерепице. Монтаж основания вентиляционных труб KROVENT Base-VT Wave125/150
4. На нижний и верхний края отверстия насадите с помощью молотка клипсы. Клипсы следует располагать так, чтобы через них прошли саморезы при креплении элемента. Монтаж кровельной вентиляции Кровент

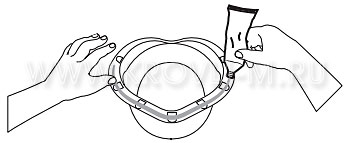

5. На уплотнитель нанесите силиконовый герметик. Инструкция по монтажу основания вентиляционных труб KROVENT Base-VT Wave

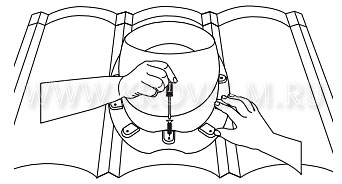

6. Установите основание проходного элемента и закрепите его вверху и внизу саморезами через клипсы. Устройство кровельной вентиляции Кровент
7. Ввинтите саморезы во все остальные отверстия основания. При необходимости используйте добавочные клипсы для обеспечения плотного прижатия основания проходного элемента к поверхности кровли.
8. На вентиляционную трубу Pipe-VT 150is или Pipe-VT 125is установите колпак HupCap 270. Зафиксируйте его на трубе поворотом по часовой стрелке до защелкивания. Установка кровельного колпака HupCap 270

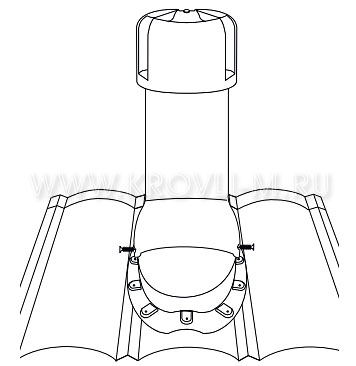

9. Строго вертикально установите вентиляционную трубу с колпаком в основание проходного элемента. Закрепите трубу, ввинтив в специальные отверстия 6 кровельных саморезов. Монтаж кровельной вентиляции Кровент
