Монтаж цокольного сайдинга Дёке-Р

Монтаж цокольного сайдинга Дёке-Р

Цокольный сайдинг Docke-R – полимерный материал, изготавливаемый по технологии литья под высоким давлением, который применяется для отделки фасада здания полностью, либо для оформления цоколя или отдельных архитектурных элементов. Характеризуется следующими эксплуатационными достоинствами:

  • минимальный срок службы – 50 лет;
  • устойчивость к неблагоприятным атмосферным воздействиям и УФ-лучам, достигаемая за счет специального трехслойного покрытия;
  • повышенная устойчивость к ветровым нагрузкам, температурным и другим деформациям, ударопрочность – благодаря усиленным ребрам жесткости;
  • простое и надежное соединение панелей в процессе монтажа, которое достигается особенностями системы замков;
  • сохранение геометрии панелей в течение всего срока службы за счет применения специальных упоров, обеспечивающих необходимые тепловые зазоры между поверхностью стены и облицовочным материалом.

Инструменты для монтажа цокольного сайдинга Деке-Р

Монтаж фасадных панелей Docke-R включает в себя:

  • разметку стены посредством: рулетки, угольника и отвеса, мелованного шнура и карандаша, простого и водяного уровня;
  • раскрой панелей и обрешетки с помощью: ножниц и ножовки по металлу, ножа, электролобзика, болгарки;
  • собственно, монтаж – шуруповертом и отверткой.

Подготовительные работы и монтаж обрешетки

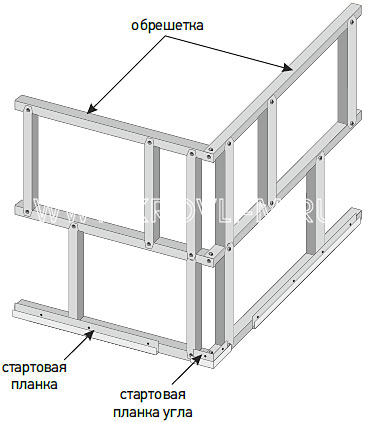

Рис.1Подготовка поверхности стен к монтажу и установка обрешетки

Работы по монтажу цокольного сайдинга Docke-R можно производить в любое время года при температуре воздуха не ниже -15°С, вне зависимости от стенового материала и срока эксплуатации постройки. Естественно, перед монтажом необходимо закончить все другие фасадные работы. Поэтому, если проектом строительства (реконструкции) предусмотрена гидро- пароизоляция, она должна быть уже готова, а при необходимости утепления стен придется установить дополнительную обрешетку под теплоизоляционные плиты.

Обрешетка для монтажа цокольного сайдинга Деке может быть выполнена из бруска (важно, чтобы они были обработаны биовлагозащитными составами и антипиренами) либо из оцинкованного профиля для облицовочных работ.

Монтаж обрешетки выполняется горизонтально и/или вертикально:

  • под стартовый профиль, J-профиль, горизонтальные места крепления фасадных панелей;
  • под вертикальные места крепления фасадных панелей и углы.

Шаг обрешетки рассчитывается, исходя из размера панелей. Важно, чтобы смонтированная обрешетка обеспечивала ровную плоскость.

Основные правила монтажа цокольного сайдинга Docke-R

Фасадные панели Docke-R, как и другие полимерные материалы, расширяются при повышении температуры окружающей среды и сжимаются при ее снижении. Поэтому при их монтаже инженеры компании "Кровли-М" рекомендуют обязательно соблюдать следующие правила:

  • перпендикулярное вхождение саморезов строго по центру гвоздевого отверстия;
  • зазор до 1 мм между шляпкой самореза и панелью (профилем);
  • плотное вхождение панелей одна в другую до упора, создающего тепловой зазор;
  • соблюдение технологии монтажа, и, прежде всего, температурного режима производства работ (выше -15°С).

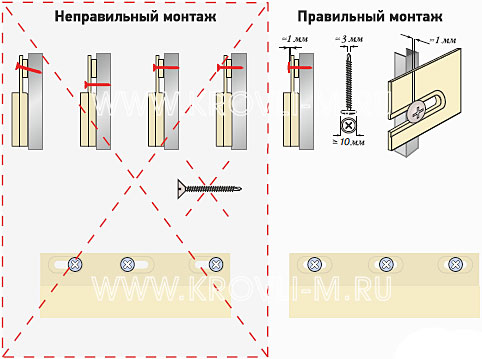

Рис.2Основные правила монтажа сайдинга Дёке-Р

Монтаж стартовых планок

Перед началом монтажа сайдинга Деке нужно измерить линию горизонта цоколя при помощи водяного уровня. В каждом из углов здания необходимо добиться горизонтального положения воды в уровне и отметить полученные точки на стене. Таким образом будут определены самая высокая и самая низкая точки стен здания над горизонтом.

Определив линию горизонта, необходимо измерить расстояние от полученных в углах здания меток до земли. Если оно везде одинаково, фундамент идеально ровный. В этом случае монтаж начинается установкой угловых стартовых планок, от которых затем крепятся по линии горизонта стартовые планки.

При неровном фундаменте с небольшим уклоном, можно параллельно линии горизонта сделать отмостку, от которой затем монтировать стартовые профили в порядке, описанном выше. Если неровность рельефа велика, установка стартового профиля нецелесообразна. Тогда необходимо определить высоту, на которой будет расположен второй ряд фасадных панелей. На этом уровне монтируется линия горизонтальной обрешетки, к которой вниз будет крепиться и первый ряд облицовки. Естественно, панели нижнего или нижних рядов придется подрезать до нужного размера.

Цокольные панели крепятся саморезами через верхние и боковые специальные отверстия. Поскольку заводские отверстия под крепеж в нижней части некоторых панелей отрежутся при раскрое, можно сделать аналогичные в местах шва (так они будут менее заметны). Сотрудники компании "Кровли-М" обращают внимание, что крепить панель к обрешетке, ввинчивая саморезы непосредственно в панель (без подготовленных отверстий) недопустимо, так как это может через некоторое время привести к короблению цокольного сайдинга.

Монтаж J-профиля

Универсальный профиль (так называемый J-профиль) применяется для монтажа фасадных панелей во внутренних углах и для окантовки.

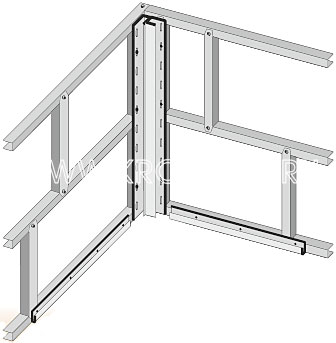

Рис.3Монтаж универсального J-профиля

Использование J-профиля в облицовке внутреннего угла:

  • В первую очередь во внутреннем углу здания монтируются два универсальных фасадных профиля необходимой длины.
  • Затем панели крепятся саморезами с шагом 150-200 мм. При этом в верхнем гвоздевом отверстии саморез вкручивается сверху, а во всех последующих – по центру.

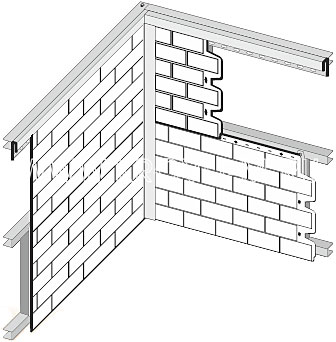

Рис.4Монтаж универсального J-профиля

Использование J-профиля для окантовки верха панелей:

  • Монтаж цокольных панелей Деке-Р завершается окантовкой с помощью J-профиля, который устанавливается на верхней горизонтальной линии обрешетки либо, в случае облицовки фронтона здания, повторяет линию свеса кровли.
  • Выполняется монтаж фасадного J-профиля в соответствии с общими правилами установки панелей сайдинга Docke-R. Чтобы вставить панель в универсальный профиль, достаточно просто отогнуть его.

Монтаж фасадных панелей Docke-R

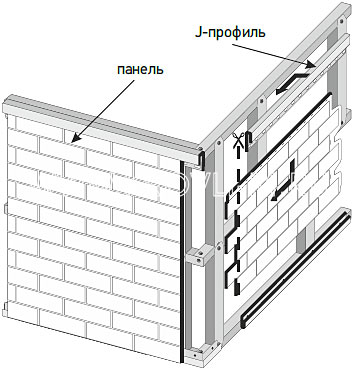

Рис.5Монтаж фасадных панелей Docke-R

Установка фасадных панелей выполняется исключительно снизу вверх и слева направо. Важно правильно раскроить крайние панели ряда в соответствии с шириной фасада. Рассчитав ширину первой панели, необходимо обрезать ее левую сторону под прямым углом.

Первая панель устанавливается в стартовый профиль и закрепляется на обрешетке саморезами в соответствии с описанными выше правилами монтажа (рис. 2). Каждая следующая панель входит в предыдущую до контакта с термокомпенсаторами и монтируется аналогично. Последняя панель обрезается перед установкой, как и первая, но с правой стороны, монтируется и крепится саморезами. Монтаж второго и всех последующих рядов выполняется аналогично.

Сотрудники компании "Кровли-М" напоминают: для того, чтобы отделка фасада имела вид обычной каменной или кирпичной кладки, нужно смещать каждый следующий ряд относительно предыдущего: панели коллекций BURG и STEIN на произвольный шаг, а панели линии BERG («кирпичная стена») – на один кирпич. Стоит заранее рассчитать длину крайних панелей, которая не должна быть меньше 200 мм. Для установки последнего ряда достаточно вставить панели в фасадный окантовочный профиль и закрепить по вертикали.

Отделка углов фасадными панелями Деке-Р

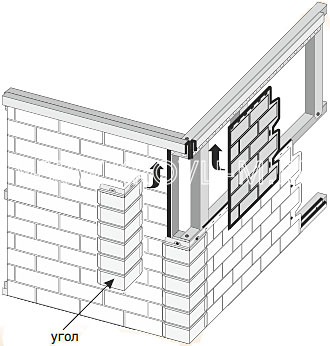

Рис.6Монтаж углов

Необходимо угловые панели установить на угловые стартовые планки и закрепить их сверху двумя 50-миллиметровыми саморезами. Угол должен закрывать, по крайней мере, 15 мм рядом расположенных панелей, при этом до внутреннего ребра угла должно оставаться более 12 мм. Углы монтируются сразу по завершению монтажа каждого нового ряда.
