Дымоходы из стали Schiedel Kerastar

Описание

Дымоходная система Schiedel KerastarВысокое качество исполнения, надежность и универсальность – стальные дымоходы Schiedel Kerastar отличаются функциональностью и длительным сроком эксплуатации. В составе дымоходной системы – керамическая труба, теплоизоляционный слой толщиной 6 см и стальная оболочка. Продуманное сочетание формы и качества материала обеспечивает эстетичность дымоходной системы и ее уникальные эксплуатационные характеристики.

  • Строительство дымоходной системы необходимой конфигурации – с KERASTAR нет ничего невозможного! Отводы 15, 30 и 45 градусов позволят реализовать проект любой сложности.
  • Возможна настенная и напольная установка.
  • Стиль и эстетичность – особый эффект и внешнюю привлекательность конструкции придает блестящая оболочка из нержавеющей стали.
  • Дымоходная система Шидель Керастар может быть установлена и снаружи, и внутри строения.
  • Отделочные работы после монтажа не потребуются.

По некоторым характеристикам стальные дымоходы KERASTAR ни в чем не уступают керамическим дымоходам – имеют 30-летнюю гарантию от производителя на коррозию, прогорание и намокание внутренней трубы, позволяет использовать любой тип топлива, обладает долговечностью и повышенной надежностью.

Сфера применения

Дымоходные системы Schiedel KERASTAR разработаны для отвода продуктов горения и применяются в единой системе с теплогенераторами, которые могут работать на любом типе топлива - от дизеля и дров до природного газа и угля. Кроме того, благодаря техническим характеристикам внутренней трубы из керамики система может эксплуатироваться с конденсационными котлами.

Есть вопросы по особенностям конструкции дымоходной системы KERASTAR? Позвоните в компанию "Кровли-М" – мы ответим на все ваши вопросы и поможем сформировать заказ.

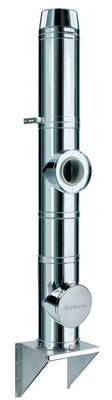

Дымоходная система Schiedel Kerastar

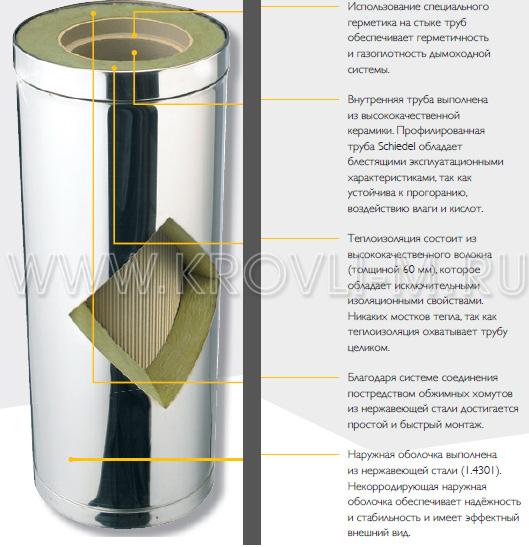

Конструкция стальных дымоходов Schiedel Kerastar

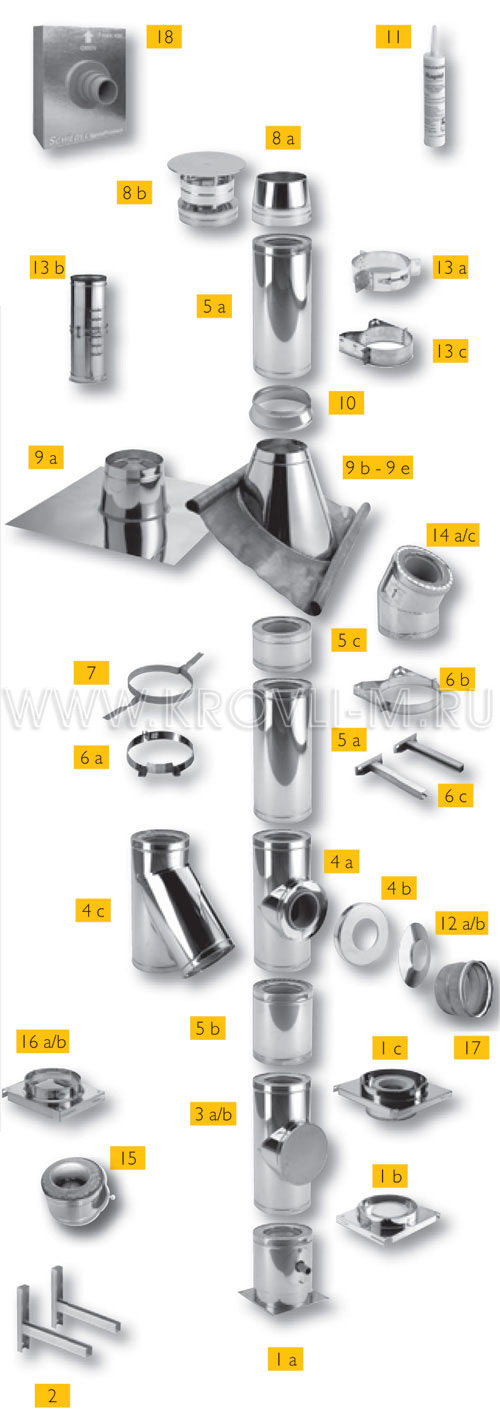

Конструкция дымоходной системы Schiedel Kerastar

1a Нижний элемент с отводом конденсата

1b Настенный элемент с отводом конденсата

1c Настенный элемент с ёмкостью для сбора золы

2 Опорная консоль (длина 475 - 1504 мм)

3a Тройник прочистки для твердого топлива

3b Тройник прочистки для дизельного топлива и газа

4a Тройник 90°

4b Розетка на изоляцию

4c Тройник 45°

5a Элемент трубы 660 мм

5b Элемент трубы 330 мм

5c Элемент трубы 165 мм

6a Настенный хомут 50 мм

6b Настенный хомут раздвижной 60 мм

6c Настенный консоль для удлинения

7 Хомут для перекрытия

8a Устье

8b Устье с зонтиком

9a Проход через крышу 0°

9b Проход через крышу 3° - 15°

9c Проход через крышу 16°- 25°

9d Проход через крышу 26° - 35°

9e Проход через крышу 36° - 45°

10 Уплотнительная манжета от дождя

11 Герметик

12a Розетка для подключения DW

12b Розетка для подключения EW

13a Кольцо для растяжек

13b Статическая манжета

13c Статический настенный хомут

14a Отвод 15°

14b Отвод 30°

14c Отвод 45°

16a Опорный элемент проходной - одноконтурный

16b Опорный элемент проходной - двухконтурный

17 Элемент для подключения потребителя

18 Противопожарная разделка прохода стены

Техническая информация

Технические характеристики дымоходной системы Schiedel KERASTAR
Режим эксплуатации разрежение
Топливо твердое, жидкое, газообразное
Рабочая температура 400°С
Внутренняя оболочка керамическая профилированная труба
Наружная оболочка нержавеющая сталь 1.4301, зеркальная толщина стенки 0,6 мм
Теплоизоляция 60 мм



Параметры 1 пм трубы KERASTAR
Внутренний диаметр [мм] 140 160 180 200 250 300 400
Наружный диаметр [мм] 273 295 315 339 392 450 550
Вес [кг] 20 22 24 27,5 30 41,5 55,6
Толщина стенки
керамической трубы [мм]
6,5 7 7 8,5 12 12 12

Программа поставок стальных дымоходов Шидель

  130 140 150 160 180 200 230 250 300 350 400 450 500 600 700
KERASTAR yes yes yes yes yes  no   no



yes в наличии на складе, полный ассортимент
(за исключением отдельных артикулов под заказ)
no нет на складе, поставка только под заказ после оплаты,
срок поставки 3-5 недель
нет в программе поставок
* складская программа только для черного и серого цветов

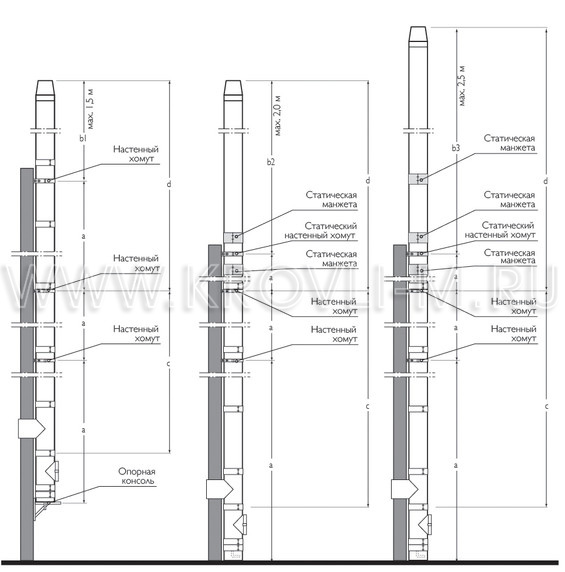

Указания по монтажу

Высота свободно стоящего участка дымовой трубы над точкой верхнего крепления
b1 = макс 1.5 м.

Высота свободно стоящего участка дымовой трубы над точкой верхнего крепления
b1 = макс 2.0 м.

Высота свободно стоящего участка дымовой трубы над точкой верхнего крепления
b1 = макс 2.5 м.

Указания по монтажу дымоходов Schiedel Kerastar

ДИАМЕТР O (ММ) A B1 B2* B3** C+D
140 4,0 1,5 2,0 2,5 20,0
160 4,0 1,5 2,0 2,5 20,0
180 4,0 1,5 2,0 2,5 20,0
200 4,0 1,5 2,0 2,5 20,0
250 4,0 1,5 2,0 2,5 19,1

*Если высота свободностоящей дымовой трубы превышает полтора метра, установите 1 статический настенный хомут и 2 статические манжеты.

**Если высота свободностоящей дымовой трубы превышает два метра, установите 1 статический настенный хомут и 3 манжеты.
