Дымоходы из стали Schiedel ICS 5000

Применение

Дымоходная система из нержавеющей стали Schiedel ICS 5000 Schiedel ICS 5000 – двухконтурная стальная дымоходная система. Предназначена для отведения продуктов сгорания от устройств, работающих на жидком топливе и газе при давлении до 7500 Па.

Описание

Изоляция стальных дымоходов Шидель ICS 5000 выполнена из отдельных элементов.

Система может использоваться с различными теплогенерирующими устройствами, в том числе на комбинированных теплоэнергетических станциях и резервных энергетических установках.

Классификация по EN 1856-1

EN 1586-1T600 Н1DV3 - L50050 050

EN 1856-1T600 Н1DV3 - L50050 075

Устойчивость к коррозии

При разработке дымоходов из стали Schiedel ICS 5000 уделялось особое внимание ее антикоррозийным свойствам. Система не подвергается коррозии даже под воздействием конденсата, содержащего агрессивные вещества. Она может применяться с различными приборами, работающими на жидком и твердом топливе, в том числе и с конденсационными устройствами.

Schiedel ICS 5000 – единственная стальная дымоходная система, которая прошла испытания на коррозийную устойчивость в известной на международном уровне организации GASTEC.

Технические характеристики стальных дымоходов Шидель ICS 5000

  • Не подвергается коррозии.
  • Может эксплуатироваться при внутреннем давлении до 7500 Па.
  • Имеет сплошной изоляционный слой по всей длине дымохода.
  • Довольно легкая, не требует устройства фундамента.
  • Наружная оболочка сильно не нагревается.
  • Возможна напольная и настенная установка.
  • Высококачественные сварные швы.
  • Калиброванные элементы.
  • Система может использоваться сразу же после окончания монтажа.

Конструкция дымоходов из стали

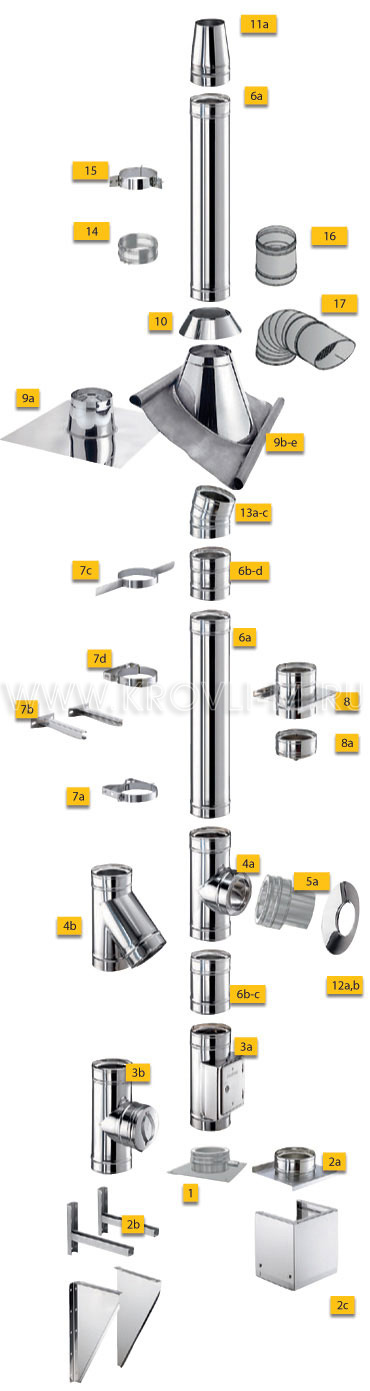

Конструкция дымоходной системы из нержавеющей стали Schiedel ICS 5000

1 Основание с отводом конденсата

 Настенный элемент с отводом конденсата

2b Консоль

 Напольная телескопическая опора

За Тройник прочистки

3b Тройник прочистки для избыточного давления

 Тройник подключения 90°

4b Тройник подключения 45°

 Переходник на теплогенератор

 Элемент трубы 1000 мм

6b Элемент трубы 500 мм

 Элемент трубы 250 мм

 Хомут настенный

7b Консоль для хомута настенного

 Хомут для перекрытия

7d Настенный хомут раздвижной

8 Промежуточный опорный элемент

 Емкость для сбора конденсата

 Проход через крышу 0°

9b Проход через крышу 3-15°

 Проход через крышу 16-25°

9d Проход через крышу 26-35°

 Проход через крышу 36-45°

10 Манжета от дождя

11а Конус

11b Конус с зонтиком

12а Розетка для подключения DW

12b Розетка для подключения SW

13а Отвод 15°

13b Отвод 30°

13с Отвод 45°

14 Хомут усиленный

15 Хомут для растяжек

16 Переходник на выхлопную трубу

17 Выхлопная труба

Составные части стальных дымоходов Schiedel ICS 5000

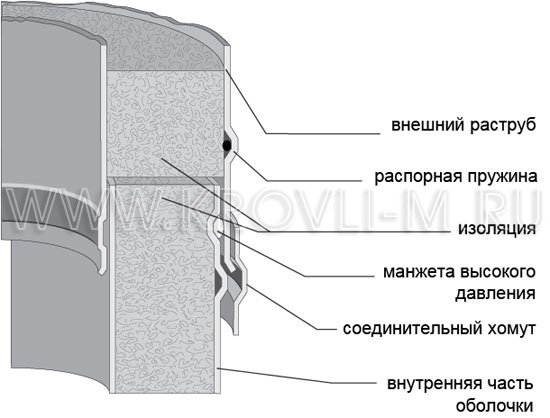

Муфтовое соединение с хомутом обеспечивает поперечную устойчивость конструкции и отведение конденсата. Оно позволяет надежно, быстро соединить элементы и сохранить целостность изоляции.

Манжета высокого давления монтируется на внешнем контуре системы. Манжета защищена изоляцией, что, по опыту инженеров компании "Кровли-М", способствует продлению срока ее эксплуатации.

Дополнительное уплотнение используется при сложных условиях эксплуатации дымоходной системы, монтируется под соединительным хомутом. Повышает газоплотность системы (до 7500 Па) и ее безопасность.

Внутренняя труба  устроена так, что ее удлинение при повышении температуры не оказывает влияние на качество соединений.

Дымоходная система из нержавеющей стали Schiedel ICS 5000



Технические данные дымоходов из стали Schiedel ICS 5000
Топливо Газ, дизельное топливо
Допустимая рабочая температура 540°С
Кратковременная допустимая температура 760°С
Термический удар 1100°С
Режим эксплуатации Положительно давление, под разряжением
Возможное внутреннее давление До 7500 Па
Внешняя оболочка AlSl 304 : 1.4301 : X5CrNi 18-10
Толщина внешней оболочки 0,6 мм (d. 150 - 450 мм);
0,7 мм (d. 500 - 700 мм)
Сварной шов трубы Лазерная сварка или сварка в среде инертного газа
Изоляция SuperWool 607™
Толщина изоляции 20 или 50 мм
Среднее термическое сопротивление
(при 200°С)
0,508 м КВт

Программа поставок

  130 140 150 160 180 200 230 250 300 350 400 450 500 600 700
ICS 5000 25  no   no   no   no   no   no   no   no   no   no   no   no
ICS 5000 50  no   no   no   no   no   no   no   no   no   no   no   no



yes в наличии на складе, полный ассортимент
(за исключением отдельных артикулов под заказ)
no нет на складе, поставка только под заказ после оплаты,
срок поставки 3-5 недель
нет в программе поставок
* складская программа только для черного и серого цветов

Указания по монтажу стальных дымоходов Шидель

Нагрузки и высоты Schiedel ICS 5000

ICS5000 25 D80-D300

ICS5000 25 D80-D300

ICS5000 25 D350-D700

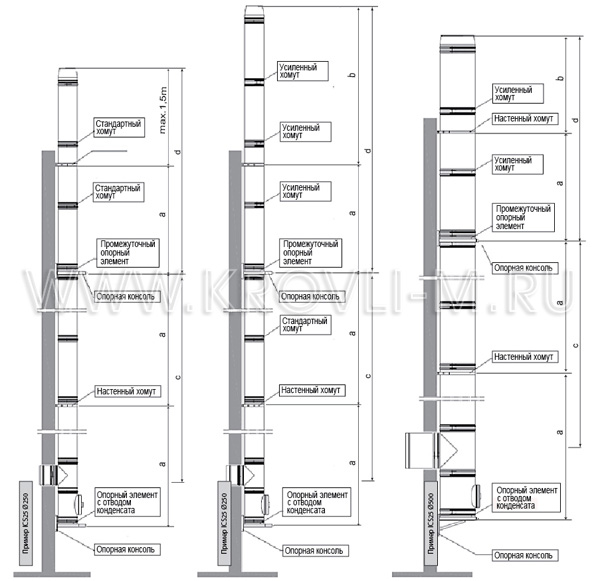

Нагрузки и высоты дымоходной системы Schiedel ICS 5000

ВНУТР. Ø (ММ) A (М) B (М) C (М) D (М)
80 4 3 15 15
100 4 3 15 15
130 4 3 15 15
150 4 3 15 15
180 4 3 15 15
200 4 3 15 15
230 4 3 15 15
250 4 3 15 15
300 4 2,5 15 15
350 3 2 8 12
400 3 2 8 12
450 3 2 8 12
500 3 2 8 12
600 3 2 6 8
700 3 2 6 8



МАКС. НАГРУЗКА ЭЛЕМЕНТОВ (М) INT Ø (MM) 130 150 180 200 230 250 300 350 400 450 500 600 700
Напольная опора с отводом конденсата 18 18 18 18 18 18 18 12 - - - - -
Основание с отводом конденсата 22 18 18 18 18 18 18 12 12 12 10 10 10
Опорный элемент с отводом конденсата 15 15 15 15 15 15 15 12 12 12 10 10 10
Промежуточный опорный элемент 15 15 15 15 15 15 15 12 12 12 10 10 10
Опорная консоль 22 18 18 18 18 18 18 12 12 12 10 10 10
Настенный хомут 50mm 3 3 3 3 3 3 3 3 3 3 3 3 3
Настенный хомут с консолью для удлинения 75-300mm 3 3 3 3 3 3 3 3 3 3 3 3 3
Настенный хомут с консолью 4 4 4 4 4 4 4 3 3 3 3 3 3
Консоль для настенного хомута 4 4 4 4 4 4 4 3 3 3 3 3 3
Кольцо для растяжек 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5
Тройник 90° 22 18 18 18 18 18 18 6 6 6 6 4 4
Тройник 45° 15 10 10 10 10 10 10 3 3 3 3 2
Тройник прочистки (круглый) 22 18 18 18 18 18 18 6 6 6 6 4 4
Тройник прочистки (прямоугольный) 22 18 18 18 18 18 18 6 6 6 6 4 4
Вентилируемая опорная пластина (все типы) 12 12 12 9 9 9 - - - - - - -
