Дымоходы из стали Schiedel ICS

Применение

Дымоходная система из нержавеющей стали Schiedel ICS Schiedel ICS – двухконтурная стальная дымоходная система для каминов, котлов и банных печей. Предназначена для отведения продуктов сгорания от твердотопливных, жидкотопливных и газовых теплогенераторов.

Описание

Стальные дымоходы Schiedel ICS представляют собой выполненную из нержавеющей стали двухконтурную конструкцию с отдельными изоляционными элементами.

Эксплуатация дымоходов из нержавеющей стали Шидель ICS с твердотопливными теплогенераторами с открытой камерой сгорания осуществляется в режиме разрежения.

С котлами, работающими на жидком топливе и газе, система может эксплуатироваться как в режиме разрежения, так и при повышенном давлении (с использованием манжет).

Классификация по EN 1856-1

EN 1856-1 T 450 N 1 WV 2 L 50050 G 50

EN 1856-1T450 N1 DV3 L50050 G50

EN 1856-1T450 N1WV2 L50050 G75

EN 1856-1T450 N1 DV3 L50050 G75

EN 1856-1 T 200 P 1 WV 2 L 50050 O 00

Технические характеристики стальных дымоходов Schiedel

  • Может использоваться с любыми видами топлива.
  • Не требует устройства фундамента.
  • Система довольно компактная, не занимает много места.
  • Сплошной изоляционный слой по всей длине дымохода.
  • Высокая устойчивость к влаге.
  • Небольшой вес.
  • Возможность как напольного, так и настенного монтажа.
  • Качественные сварные швы.
  • Калиброванные элементы.
  • Систему можно эксплуатировать сразу же после монтажа.

Конструкция дымоходов из нержавеющей стали

1  Напольный элемент с отводом конденсата
 Настенный элемент с отводом конденсата
2b  Консоль
 Напольная телескопическая опора
За  Тройник прочистки
Зb  Тройник прочистки для избыточного давления
 Тройник подключения 90°
4b  Тройник подключения 45°
 Переходник SW-DW
 Элемент трубы 1000 мм
6b  Элемент трубы 500 мм
 Элемент трубы 250 мм
 Хомут настенный
7b  Консоль для хомута настенного
 Хомут для перекрытия
7d  Настенный хомут для консоли
8  Опорный элемент
 Емкость для сбора конденсата
 Проход через крышу 0°
 Проход через крышу 3-15°
 Проход через крышу 16-25°
9d  Проход через крышу 26-35°
 Проход через крышу 36-45°
10  Манжета от дождя
11а  Конус
11b  Конус с зонтиком
12а  Розетка для подключения DW
12b  Розетка для подключения SW
13а  Отвод 15°
13b  Отвод 30°
13с  Отвод 45°
13d  Отвод 90°
14  Хомут усиленный
15  Хомут для растяжек

Техническая информация

Составные части дымоходов из нержавеющей стали Schiedel ICS

Внутренняя труба производится из нержавеющей стали марки 1.4404/AISI 316L. Это высококачественный, устойчивый к коррозии и высоким температурам материал. Швы по всей длине трубы выполнены с использованием высокотехнологичной сварки.

Уплотнительная манжета используется при эксплуатации системы в условиях повышенного давления. По опыту компании "Кровли-М", стальные дымоходы Шидель ICS могут применяться при температуре до 200°C и давлении до 200 Пa. Манжеты выпускаются для труб диаметром 130-350 мм. Для устройств, работающих на газовом топливе, используются силиконовые уплотнительные манжеты, а на дизельном – манжеты из VITON.

Теплоизоляция SUPERWOOL 607 – специальный термостойкий материал на основе экологичного минерального сырья. Стандартная толщина теплоизоляционного слоя 25 мм, под заказ возможна поставка дымоходных систем Шидель ICS с теплоизоляцией толщиной 50 мм.

Внешняя оболочка дымохода производится из нержавеющей стали марки 1.4301/AISI 304. Является статической опорой дымоходной системы и благодаря полированной поверхности придает ей эстетичный вид.

Система соединения включает крепежные хомуты, манжеты, раструбы. Обеспечивает удобный, безопасный и быстрый монтаж всей конструкции.

Технические данные стальных дымоходов Schiedel ICS 80 - 700
внутренний диаметр [мм] 80 100 130 150 180 200 230 250 300 350 400 450 500 550 600 650 700
внешний диаметр [мм]130150180200230250280300350400450500550600650700750
площадь сечения [см2] 50801301702503104154907109901290163020002420287033703900
материал внутренней трубы1,4404
толщина стенки [мм]0,6
материал внешней трубы1,4301
толщина стенки [мм]0.6
теплоизоляциявысокотемпературная биорастворимая изоляция Superwool 607 толщиной 25 мм
коэффициент теплопередачи [m2K/W]0,50

Программа поставок Schiedel ICS

  130 140 150 160 180 200 230 250 300 350 400 450 500 600 700
ICS 25 yes yes yes yes  no  yes  no   no   no   no   no   no   no
ICS 50  no   no   no   no   no   no   no   no   no   no   no   no   no



yes в наличии на складе, полный ассортимент
(за исключением отдельных артикулов под заказ)
no нет на складе, поставка только под заказ после оплаты,
срок поставки 3-5 недель
нет в программе поставок
* складская программа только для черного и серого цветов

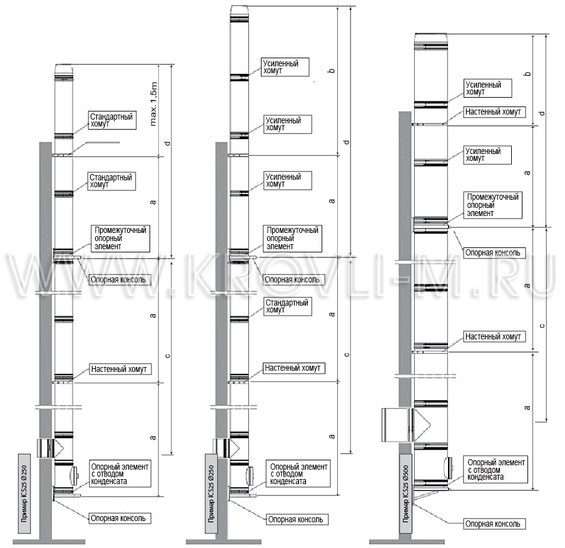

Указания по монтажу дымоходов из нержавеющей стали Шидель

Указания по монтажу дымоходов Schiedel ICS



ВНУТР. Ø (ММ) A (М) B (М) C (М) D (М)
80 4 3 15 15
100 4 3 15 15
130 4 3 15 15
150 4 3 15 15
180 4 3 15 15
200 4 3 15 15
230 4 3 15 15
250 4 3 15 15
300 4 2,5 15 15
350 3 2 8 12
400 3 2 8 12
450 3 2 8 12
500 3 2 8 12
600 3 2 6 8
700 3 2 6 8



МАКС. НАГРУЗКА ЭЛЕМЕНТОВ (М) INT Ø (MM) 130 150 180 200 230 250 300 350 400 450 500 600 700
Напольная опора с отводом конденсата 18 18 18 18 18 18 18 12 - - - - -
Основание с отводом конденсата 22 18 18 18 18 18 18 12 12 12 10 10 10
Опорный элемент с отводом конденсата 15 15 15 15 15 15 15 12 12 12 10 10 10
Промежуточный опорный элемент 15 15 15 15 15 15 15 12 12 12 10 10 10
Опорная консоль 22 18 18 18 18 18 18 12 12 12 10 10 10
Настенный хомут 50mm 3 3 3 3 3 3 3 3 3 3 3 3 3
Настенный хомут с консолью для удлинения 75-300mm 3 3 3 3 3 3 3 3 3 3 3 3 3
Настенный хомут с консолью 4 4 4 4 4 4 4 3 3 3 3 3 3
Консоль для настенного хомута 4 4 4 4 4 4 4 3 3 3 3 3 3
Кольцо для растяжек 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5
Тройник 90° 22 18 18 18 18 18 18 6 6 6 6 4 4
Тройник 45° 15 10 10 10 10 10 10 3 3 3 3 2
Тройник прочистки (круглый) 22 18 18 18 18 18 18 6 6 6 6 4 4
Тройник прочистки (прямоугольный) 22 18 18 18 18 18 18 6 6 6 6 4 4
Вентилируемая опорная пластина (все типы) 12 12 12 9 9 9 - - - - - - -
