Сфера применения

Керамические дымоходы Schiedel MULTI разработаны для конденсационных котлов и используется при строительстве объектов коммерческого и общественного назначения.

Описание

Дымоходы из керамики Шидель MULTI представляют собой концентрическую конструкцию (сэндвич-дымоход), которая относится к системам воздух-газ (LAS). Отвод продуктов горения производится по внутренней трубе, изготовленной из керамики, а необходимый для горения воздух проходит в пространстве между трубой и оболочкой из бетона.

Имеется два режима эксплуатации – прямоток и противоток.

Классификация согласно EN 1443:

T200 N1 W1 O00 R00 EI090

T200 P1 W1 O00 R00 EI090

Особенности дымоходной системы

• Повышенная устойчивость к воздействию влаги, кислоты и разрушению металла;
• Керамический дымоход – оптимальный вариант для отвода дыма, температура которого не превышает 200 градусов. Используется в комплексе с теплогенераторами, работающими на жидком топливе или газе;
• Возможна эксплуатация при избыточном давлении;
• Дымоходная система отличается особой экономичностью, которая достигается за счет более высокого КПД при минимизированных затратах энергии;
• Имеется система отведения и утилизации появляющегося в процессе эксплуатации конденсата.

Гарантия качества

Тройная гарантия качества сроком на 30 лет – еще одно преимущество дымоходной системы Schiedel MULTI. Гарантия дается от прогорания, разрушения металла и воздействия влаги со стороны дыма.

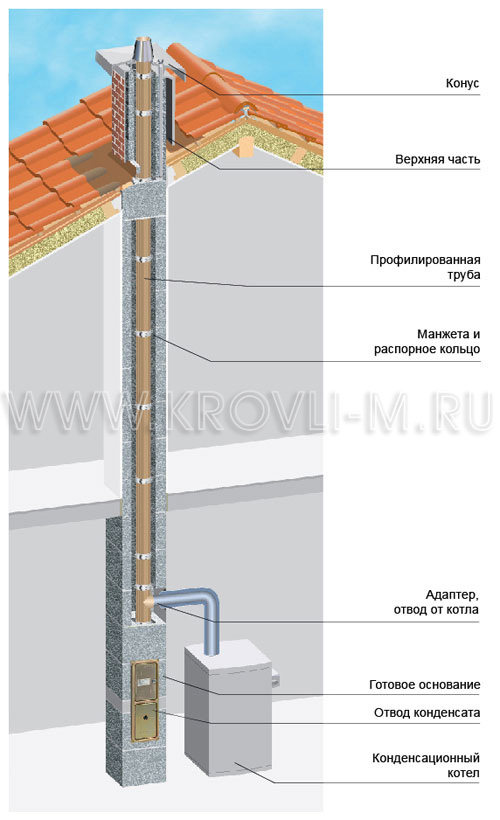

Конструкция

Комплектация

В поставляемый комплект дымоходов из керамики Schiedel MULTI входят все необходимые для монтажа комплектующие.

Особенности монтажа

Общая рекомендация – важно соблюдать правила по технике безопасности в процессе монтажа.

• Обеспечить безопасность высотных работ;
• Индивидуальная защита;
• Соблюдать правила работы с электроинструментами.

Как собирать керамические дымоходы Шидель Мульти?

В комплектации имеется инструкция – сборка дымохода должна осуществляться по рекомендациям производителя.

Для соединения керамических труб инженеры компании "Кровли-М" рекомендуют использовать герметик ROTEMPO красного цвета, который поставляет компания-производитель Schiedel, для сборки керамзитобетонных блоков используйте цементно-песчаный раствор М150.

Какие потребуются инструменты?

Чтобы монтажные работы были выполнены быстро и качественно, используйте специальные инструменты. Вам понадобятся болгарка, рулетка, алмазный и корундовый диски, рулетка, угольник, мастерок, резиновая киянка, ведро, дрель, монтажный пистолет, маркер и миксер.

Монтаж керамического дымохода Schiedel Multi

Начиная монтажные работы, определите, где будут располагаться дверцы, месторасположение и высоту подключения потребителя.

Для устойчивости свободно стоящей части дымовой трубы может потребоваться дополнительное армирование или монтаж специальных креплений, которые необходимо установить своевременно.

Руководство по монтажу MULTI-2014
