НАЧАЛО РАБОТЫ ПО УКЛАДКЕ NULINE

Благодарим Вас за приобретение продукции NuLine - гофрированного кровельного материала, обеспечивающего Вам привлекательный вид дома и долговечность службы.

Хотя материалы NuLine укладываются легко, до начала установки Вам следует тщательно изучить эти инструкции для того, чтобы понять, как использовать материалы для покрытия кровли.

Мы рекомендуем привлечь архитектора или инженера-строителя для проверки Вашего плана покрытия кровли с точки зрения звукоизоляции и, особенно, надлежащей вентиляции.

Кровельное покрытие NuLine, как и все другие подобные материалы, должно укладываться очень тщательно. Ошибки при установке могут впоследствии вызвать проблемы с крышей Вашего дома. Поэтому не торопитесь, точно соблюдайте эти инструкции при установке. Как Вы понимаете, они не могут охватить все возможные ситуации.

СКАТ И ОБРЕШЕТКА КРЫШИ

Для получения удовлетворительных результатов при укладке листов NuLine мы рекомендуем, чтобы скат или крутизна крыши была 76 мм на каждые 305 мм. Для установки листов данные инструкции рассматривают именно такой скат (или более крутой), при этом планки обрешетки крыши располагаются с интервалом по центрам равным 610 мм.

Что касается листов, то при некоторых условиях интервал в 610 мм может быть уменьшен. Например, в районах с большой снеговой нагрузкой или с потенциально большими заносами снега на крыше интервал между рейками обрешетки может быть уменьшен до 457 мм или 305 мм. (При наличии каких-либо сомнений, мы рекомендуем еще более уменьшить этот интервал.) Не используйте интервал по центрам стоек равный 406 мм.

На искривленных крышах рейки обрешетки должны быть ближе друг к Другу в местах малого ската возле гребня.

Другим случаем, когда интервал между рейками должен быть уменьшен, является крутизна ската менее, чем 76 мм на 305 мм. При крутизне от 51 мм на 305 мм до 76 мм на 305 мм интервал должен быть не менее 457 мм. Кроме того, желательно использовать при этом нахлест в два гофра.

Если существует возможность экстремальных погодных условий, или если Ваше здание имеет внутренний потолок, желательно наличие твердого покрытия с кровельным картоном.

Мы не рекомендуем укладку наших материалов на крышах с расстоянием от венчающего карниза до высшей точки, превышающим 24 м, кроме случаев, когда крутизна ската составляет 76 мм на 305 мм или более. Мы также не рекомендуем производить установку на любых крышах с крутизной ската менее 51 мм на 305 мм. Интервалы между рейками обрешетки, превышающие 610 мм, могут вызвать серьезные проблемы поэтому не рекомендуются.

ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

Для установки продукции NuLine Вам понадобятся лишь следующие инструменты:

• Столярный молоток
• Стальная мерная лента
• Электрическая циркулярная пила с диском с твердосплавными насадками
• Меловой шнур
• Шпагат
• Лоток для гвоздей
• Резак

КАК РАССЧИТАТЬ НЕОБХОДИМОЕ КОЛИЧЕСТВО ЛИСТОВ

Измерьте длину конька крыши, а затем разделите полученную величину на 111,8 см (ширина покрытия для одного листа) для определения количества листов в одном ряду. Для неполных участков округляйте до ближайшей четверти.

Измерьте длину ската и разделите полученную величину на 1,8 м для определения количества рядов. Для неполных участков округляйте до ближайшей половины.

Теперь умножьте количество листов для каждой части Вашей крыши.

ПЛАН ДЛЯ АДЕКВАТНОЙ ВЕНТИЛЯЦИИ

Плохая вентиляция может привести к сильному накоплению теплого воздуха или конденсации, что может привести к повреждению каркаса дома или материала покрытия.

Позитивная вентиляция совместно с дополнительной изоляцией может предотвратить конденсацию. На рис. 36 показаны способы обеспечения надлежащей вентиляции, используя преимущества гофрированного дизайна листов, а также путем использования вентиляционных гребней Ridgeline.

Однако мы настоятельно советуем еще до начала установки проверить Вашу схему вентиляции с помощью квалифицированного инженера или архитектора.

ХРАНЕНИЕ МАТЕРИАЛОВ НА РАБОЧЕМ МЕСТЕ

При хранении на рабочем месте листы должны находиться в пластиковых упаковках, в которых они были доставлены. Хранение их снаружи в не укрытом состоянии может привести к повреждению в результате дождевых протечек между листами. Открывать упаковки необходимо по мере использования материалов в ходе установки. Не позволяйте листам мокнуть во время хранения.

ОБРЕЗКА ЛИСТОВ NULINE

При обрезке материалов параллельно гофру следует использовать резак с острым лезвием. При поперечной обрезке используйте электрическую циркулярную пилу с диском с твердосплавными насадками.

БЫСТРОЕ ОЦЕНОЧНОЕ РУКОВОДСТВО ДЛЯ ЛИСТОВ

• Листов для покрытия 9,6 кв.м - 4.5 (3,8 листа равны 9, 6 кв.м материала). Используйте оставшиеся материалы для покрытия многочисленных пересечений скатов и впадин.
• Количество необходимых гвоздей на лист: 24 в среднем и 38 на коньковый гребень. Используйте только подлинные гвозди NuLine.
• Длина коньковых гребней составляет 200 см. С учетом нахлеста 18 см, реальное покрытие конька гребнем составляет 182 см.
• Количество необходимых закрывающих фигурных планок: общая длина карнизов плюс удвоенная длина ребер крыши, гребней и разжелобков. Разделите общую длину закрывающей фигурной планки (112 см) и Вы получите число необходимых планок.

КАК ПРОВЕРИТЬ ПРЯМОУГОЛЬНОСТЬ ВАШЕЙ КРЫШИ

При первоначальной проверки прямоугольности Вашей крыши избегайте делать пропилы на карнизах и фронтовых досках и следите за ровностью проводимых линий.

От угла встречи карниза и фронтона (точка А) отметьте на карнизной планке 2,4 м (точка В). Затем отметьте отточки А 1,8 м по доске фронтона (точка С). Измерьте расстояние между точками В и С. Оно должно составлять ровно 3 м, что показывает, что данный угол - прямой. Меньшая или большая величина этого расстояния свидетельствует о том, что угол не прямой.

Для определения степени непрямоугольности Вашей крыши от карниза до конька необходимо использовать две стальных мерных ленты, протянутых из точки А и В. От точки А протяните ленту длиной 1,5 м, а от точки В - 3 м. Точка встречи этих лент покажет величину отклонения отточки С.

Отбейте меловую линию от точки А до новой точки С. Линия должна проходить до конька крыши. На коньке измерьте расстояние от края до меловой линии. Это и будет показателем отклонения от прямоугольности. Если эта величина не превышает 25 мм, то коррекцию можно произвести в ходе установки листов путем прогиба материала.

Используя этот метод, проверьте все углы крыши. При наличии непрямоугольности углов действуйте согласно инструкции, указанной в разделе "Установка первого листа на косоугольной крыше". Если величина отклонения от прямоугольности превышает 25 мм, решите эту проблему до начала установки кровли NuLine.

ПРИМЕЧАНИЕ: листы NuLine являются гибкими до 25 мм. Если косоугольность крыши превышает 25 мм, сначала надо произвести коррекцию листов конькового гребня на 25 мм, и повторять ее в последующих колонках листов.

Настоящее руководство предназначено для оказания помощи работникам по установке. Компания NuLine не несет ответственности за ошибки или упущения и не может считаться ответственной за установку продукта.

УКЛАДКА ЛИСТОВ NULINE

УСТАНОВКА ЛИСТОВ НА НОВОЙ КОНСТРУКЦИИ

На новых зданиях листы NuLine устанавливаются либо на обрешетку (как показано в настоящем руководстве), либо поверх твердой основы, покрытой кровельным картоном. При установке поверх картона просто следуйте этим же инструкциям, удостоверившись в том, что кровельный картон прочно закреплен на основе. Мы особо рекомендуем использовать твердую подложку в домах, имеющих внутренние потолки.

ВНИМАНИЕ: избегайте проводить установку при температуре материала ниже 1,7°С.

ПОВТОРНОЕ ПОКРЫТИЕ ЛИСТАМИ NULINE

Листы NuLine хорошо ложатся в качестве новой кровли на старое покрытие из битумных листов. На крышах с в общем однородной поверхностью просто укладывайте листы, используя при их креплении гвозди, длина которых обеспечивает углубление в подложку на 25 мм. На крышах с покрытием из гофрированного металла или на нестандартных крышах вначале установите планки для гвоздей в соответствующих местах на скатах крыши, а только затем устанавливайте листы NuLine согласно инструкции. Удостоверьтесь в том, что планки для гвоздей установлены в необходимых местах.

КАК ПРАВИЛЬНО ЗАБИВАТЬ ГВОЗДИ

ВНИМАНИЕ: для установки листов используйте только подлинные гвозди NuLine. Другие виды гвоздей могут не обеспечить надежное крепление листов.

Забивайте гвозди NuLine только по вершине гофра в планки строп перпендикулярно (не под углом) так, чтобы резиновые шайбы плотно прилегали к листам. Гвозди должны забиваться с достаточной плотностью без избыточного или недостаточного углубления. Легкое нажатие руки на гофрированную поверхность не должно вызывать появление зазора между шайбой и листом.

УДАЛЕНИЕ ГВОЗДЕЙ ИЗ ЛИСТОВ

Для удаления гвоздя из листа используйте столярный молоток и круглый брусок или трубку диаметром 38 мм. Такая технология поможет избежать повреждения листа. Необходимо уложить брусок или трубку в углубление рядом с выпуклостью гофра и использовать их в качестве упора при удалении гвоздя.

ЗАДЕЛЫВАНИЕ ОТВЕРСТИЙ

Для заделывания отверстий гвоздевого диаметра можно использовать бутилкаучуковый состав или обмазать этим составом тело шурупа и вкрутить его в отверстие.

Для заделки более крупных отверстий необходимо вначале осторожно удалить гвоздь, затем отрезать от листа полосу во всю длину такой ширины, которая позволит закрыть отверстие плюс два выступа гофра, и подсунуть эту полосу под кромку поврежденного листа. Затем прикрепить ее гвоздями по месту установки.

ПЕРЕМЕЩЕНИЕ ПО ЛИСТАМ

Установка кровельных материалов может быть весьма опасным делом. Эта потенциальная опасность возрастает в зависимости от расстояния от земли, увеличения крутизны ската крыши, неблагоприятных условий погоды и ряда других факторов. Мы настоятельно рекомендуем всем, кто устанавливает листы NuLine или выполняет другие работы на крыше, принимать все меры предосторожности для обеспечения личной безопасности.

При ходьбе по прибитым листам NuLine, наступайте только на выпуклости гофра, располагая ступню поперек. Используйте обувь с мягкой подошвой.

Материалы NuLine более пластичны в теплую погоду и менее пластичны в холодную.

ПЛАНИРОВАНИЕ ВЕНТИЛЯЦИИ

Любое кровельное покрытие нуждается в вентиляции. Попытки сохранить тепло в невентилируемом здании путем закрытия всех вентиляционных отверстий являются ложной экономией. И основанием служит тот факт, что плохая вентиляция может вызвать избыточное нагревание здания в летнее время и серьезные проблемы образования конденсата в зимнее время, что в свою очередь может вызвать повреждение конструкции крыши и материалов покрытия.

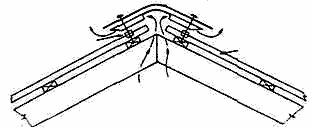

На рисунке содержится предложение о том, как можно воспользоваться преимуществами гофрированных материалов NuLine, а также вентиляционными коньковыми гребнями и закрывающими вентилируемыми фигурными планками для обеспечения надежной вентиляции.

ПРИМЕЧАНИЕ: гибкость листов может привести к несоосности или "растягиванию", если не соблюдать в ходе укладки номинальную ширину 122 см.

УСТАНОВКА ПЕРВОГО ЛИСТА НА КОСОУГОЛЬНОЙ КРЫШЕ

1. Отмерьте по карнизу от стыка фронтона и карниза 122 см и сделайте отметку.
2. Отмерьте по коньку от стыка фронтона и конька 122 см, плюс или минус расстояние, полученное раннее при проверке прямоугольности крыши, и сделайте отметку.
3. Для подгонки листа отбейте меловую линию, соединяющую эти две отметки.
4. Для определения длины свеса всех листов над карнизом забейте гвозди в угловые стропила и протяните шпагат на расстоянии 4,5 см от карниза по всей его длине. Используйте этот маркер для визуального выравнивания свеса панелей над карнизом.
5. После этого Вы можете устанавливать первый лист. Начиная от края фронтона. прибейте гвоздями первый гофр к каждой планке обрешетки с тем, чтобы этот край листа проходил по линии фронтона.
6. Затем подтяните или подожмите лист так, чтобы его противоположный край проходил по отбитой меловой линии. Прикрепите лист гвоздями по второму гофру от этой кромки, а потом прибейте гвоздями остальные части листа. Если Вы намерены использовать закрывающие фигурные планки, установите их до забивания гвоздей по краю карниза.

УСТАНОВКА ПЕРВОГО ЛИСТА НА ПРЯМОУГОЛЬНОЙ КРЫШЕ

1. Отметьте по карнизу от стыка фронтона и карниза 122 см и сделайте отметку.
2. Отмерьте по коньку от стыка фронтона и конька 122 см и сделайте отметку.
3. Для подгонки листа отбейте меловую линию, соединяющую эти две отметки.
4. Для определения длины свес всех листов над карнизом забейте гвозди в угловые стропила и протяните шпагат на расстоянии 4,5 см от карниза по всей его длине.
5. Начиная от стыка карниза и фронтона, прикрепите гвоздями карнизный гофр первого листа NuLine к каждой планке обрешетки со стороны фронтона.
6. Затем подравняйте противоположную часть листа с меловой линией. Забейте гвозди по месту по второму гофру от меловой линии с тем, чтобы позволить этой стороне перекрыть следующий лист. Если Вы намерены использовать закрывающие фигурные планки, установите их до забивания гвоздей по краю карниза.

ЗАВЕРШЕНИЕ УСТАНОВКИ ПЕРВОГО РЯДА ЛИСТОВ

Теперь Вы можете установить остальные листы первого ряда.

От первой меловой линии отмерьте по карнизу последующие расстояния в 112 см. То же самое проделайте и по коньку. (Расстояние в 112 см позволяет произвести перекрытие в один гофр.) Для выравнивания листа отбейте меловую линию между отметками на карнизе и коньке. Согласно схеме забивания гвоздей, установите остальные листы карнизного ряда.

УСТАНОВКА ВТОРОГО РЯДА ЛИСТОВ

Второй ряд может быть установлен так, чтобы все линии перекрытия этого ряда находились напротив средней части листов нижележащего ряда т.е., чтобы линии перекрытия по рядам располагались в шахматном порядке.

Для получения такой схемы перекрытия необходимо начать установку следующего листа, разрезанного вдоль его средней лини. Помните, что лист надо разрезать по его канавке. Поскольку край этого первого листа не будет проходить по меловой линии, отбейте новую линию от фронта по ширине половины листа. Затем устанавливайте остальные листы второго ряда, используя при этом полные листы и выравнивая их по новым меловым линиям (через каждые 112 см). Перекрывайте нижним краем листов первого ряда на 18 см. Проверьте, что центр каждого перекрытия проходит по центру планки обрешетки.

Для того, чтобы все перекрытия находились на одном уровне, просто начинай те установку второго ряда с целого листа, укладывая последующие ряды так же, как и первый ряд.

ПРИМЕЧАНИЕ: инструкции по установке гребня и другие советы по установке смотрите ниже. ВНИМАНИЕ: удостоверьтесь в обеспечении надлежащей вентиляции.

Мы рекомендуем начинать установку на стороне дома, противоположной направлению превалирующих в этом районе ветров.

УСТАНОВКА КОНЬКОВОГО ГРЕБНЯ

До установки гребня необходимо завершить установку листов на обоих скатах крыши. Края последних рядов листов должны находиться на удалении не более 5,1 см от конька, что обеспечит крепление конькового гребня. Пока не прибивайте верхние края. После крепления конькового гребня по месту гвоздями, используйте для крепления верхних краев гвозди NuLine.

Установите первый коньковый гребень на стороне, менее подверженной воздействию преобладающих ветров так, чтобы его края выступали на 7,6 см - 15,2 см от конька. Вставьте фигурные планки, затем забейте гвозди NuLine через участки конька, закрывающие планки и каждый выступ гофра листов. Теперь подрежьте выступающие края. конькового гребня и подогните их к торцевой планке для обеспечения защиты от непогоды.

ГРЕБЕНЬ ВЕНТИЛЯЦИОННЫЙ КОНЬКОВЫЙ

Является идеальным устройством для улучшенной циркуляции воздуха на чердаке. Он также способствует ликвидации влаги, снижению расходов на потребление энергии и продлению срока службы крыши. Что более важно, вентиляционный гребень практически незаметен после установки.

ПРИМЕЧАНИЕ: после установки вентиляционного конька устанавливается коньковый гребень NuLine. При установке используются гвозди 101 мм.

КОНЬКОВЫЕ ГРЕБНИ

Гребни, идеальные для использования на крышах жилых домов, имеют размеры 200 см в и длину и 48,3 см в ширину. Изготавливаются из того же материала как листы NuLine. И покрывают 182 см конька или ребра с перекрытием в 18 см.

Вес их очень мал и они легко устанавливаются. Используйте их совместно с вентиляционными гребнями или без последних.

ЗАКРЫВАЮЩИЕ ФИГУРНЫЕ ПЛАНКИ

В настоящее время выпускаются планки двух видов: вентилируемые и обычные. Для улучшения системы вентиляции в тех местах, где это требуется, используйте вентилируемые планки совместно с коньковым вентиляционным гребнем. Обычные фигурные планки следует использовать в местах, требующих плотную герметизацию. Длина каждой из фигурных планок составляет 112 см.

ГВОЗДИ С ВОДОСТОЙКИМИ ШАЙБАМИ

Это оцинкованные гвозди покрашенные под цвет листов с кольцевой насечкой и с резиновыми шайбами. Стандартная длина гвоздей составляет 76 см. В районах с высоко коррозийными условиями, располагающихся вблизи соленой воды или в местах использования удобрений, следует использовать гвозди из нержавеющей стали.

ПРОСТОТА В ОБСЛУЖИВАНИИ И УХОДЕ

Кровельные листы NuLine не требуют больших усилий для обслуживания и ухода за ними. Через некоторое количество лет Ваше кровельное покрытие NuLine постареет в результате воздействия погодных условий. В этом случае Вы можете омолодить Вашу крышу путем окрашивания. Вначале уберите с крыши грязь и мусор. Затем покрасьте крышу кистью или распылителем, используя для этого краску NuLine или другую, например, высококачественный 100% акриловый латекс для наружной покраски.

ВНИМАНИЕ: не обрабатывайте кровельные покрытия NuLine паром и не используйте для его очистки устройства, нагнетающие воздух под давлением.
